Installation
gehäuse des Frequenzumrichters und am
Metallgehäuse des Bremswiderstands an.
Dimensionieren Sie den Bremskabelquerschnitt
passend zum Bremsmoment.

2.4.9 Mech. Bremse

Nr. 122
123
(optionale
(optionale
Funktion)
Funktion)
MBR+
MBR-
Tabelle 2.12
In Hebe-/Senkanwendungen ist die Steuerung einer
elektromechanischen Bremse notwendig:
Die Bremssteuerung erfolgt über die speziellen
Klemmen 122 und 123 für die Steuerung/
Versorgung einer mechanischen Bremse.
Wählen Sie für Anwendungen mit einer elektro-
mechanischen Bremse [32] Mechanische
Bremssteuerung in der Parametergruppe 5-4*, [1]
Array, Relais 2 aus.
Der Frequenzumrichter löst die Bremse, wenn der
Motorstrom den eingestellten Wert in 2-20 Bremse
öffnen bei Motorstrom überschreitet.
Der Frequenzumrichter betätigt die Bremse, wenn
die Ausgangsfrequenz kleiner als die in
2-21 Bremse schliessen bei Motordrehzahl oder
2-22 Bremse schließen bei Motorfrequenz
eingestellte Frequenz ist. Die Bremse aktiviert erst
dann, wenn der Frequenzumrichter einen
Stoppbefehl durchführt.
Geht der Frequenzumrichter in den Alarmmodus oder
besteht eine Überspannungssituation, greift die
mechanische Bremse sofort ein. Nähere Informationen
finden Sie im FCD 302 Programmierungshandbuch
MG04GXYY.
HINWEIS
Wenn Sie die Klemmen 122 und 123 zur mechanischen
Bremssteuerung/-versorgung über die Parametergruppe
5-4*, [1] Array, Relais 2 einstellen, steht nur ein Relais-
ausgang (Relais 1) zur freien Programmierung zur
Verfügung.
Produkthandbuch VLT
Mech. Bremse
UDC = 0,45 x Effektivwert
der Netzspannung
max. Strom = 0,8 A
®
MG04F303 - VLT
ist eine eingetragene Marke von Danfoss
®
Dezentral FCD 302
2.4.10 Anschluss von Sensoren/
Stellgliedern an M12-Buchsen
Pin
Adernfarbe
1
Braun
3
Blau
4
Schwarz
Tabelle 2.13 4 x M12-Anschlusseingang
Pin
Adernfarbe
1
Braun
3
Blau
4
Schwarz
Tabelle 2.14 2 x M12-Anschluss Ausgang
* Bei Verwendung reservierter Kabel für eine Option. Bei Nichtver-
wendung können Sie diese abschneiden.
LCP
USB

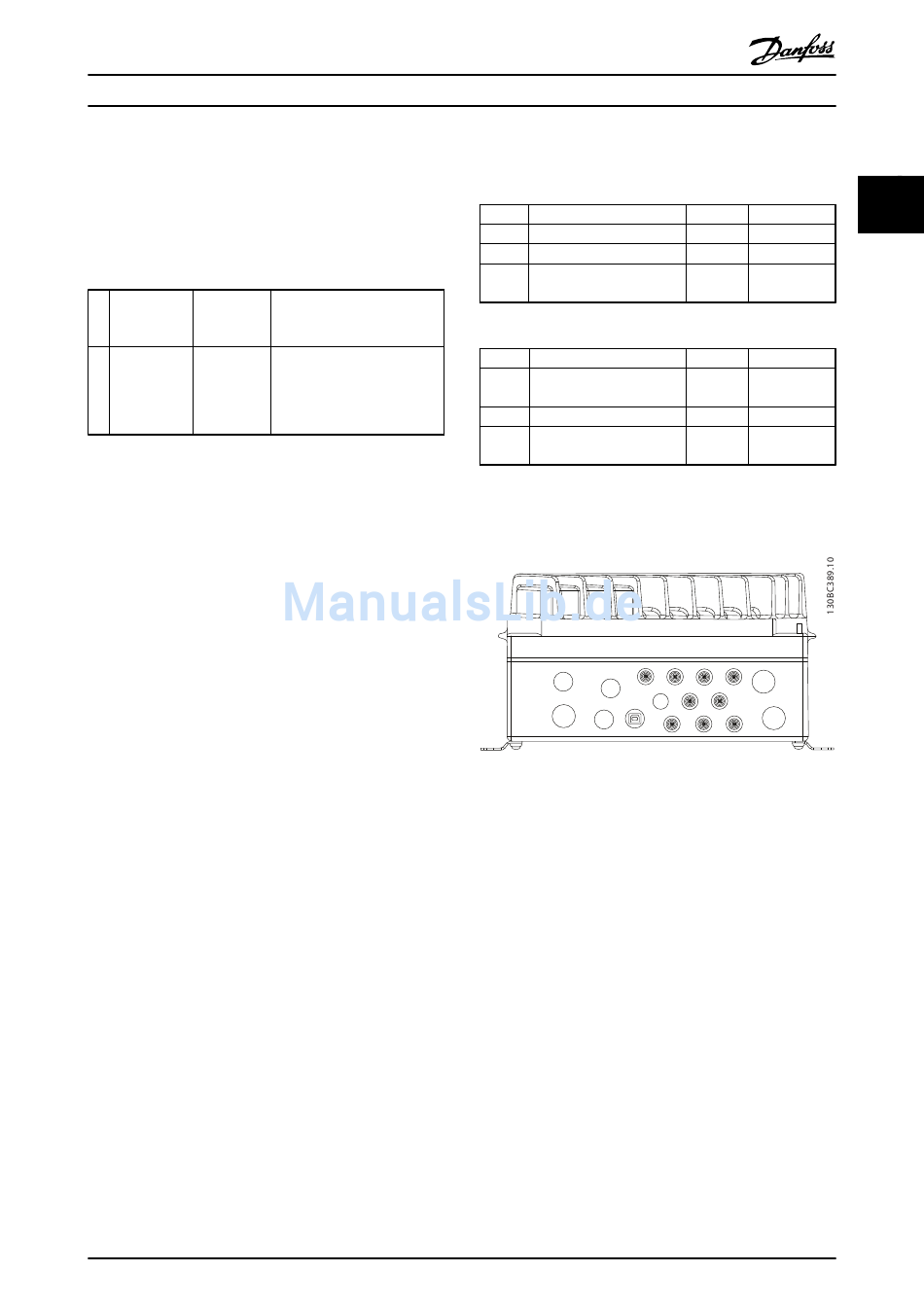

Abbildung 2.17
Klemme
Funktion
12
+24 V
20
0 V
18, 19, 32,
Klemme
33
Klemme
Funktion
Reserviert
Reserviert
*
20
0 V
02, 05
Schließer (24
V)
RL2
33
RL1
FB2
FB1
18
19
32
25
2
2
