Installation
2.4.13 DIP-Schalter
•
An den Analogeingangsklemmen 53 und 54
können Sie eine Spannung (0-10 V) oder einen
Strom (0-20 mA) als Eingangssignal auswählen.
•
Stellen Sie Schalter S201 (Klemme 53) und S202
(Klemme 54) ein, um den Signaltyp auszuwählen.
EIN bedeutet Strom, AUS bedeutet Spannung.
•
Die Werkseinstellung von Klemme 53 ist
Drehzahlsollwert ohne Rückführung
•
Die Werkseinstellung von Klemme 54 ist Istwert-
signal mit Rückführung
3

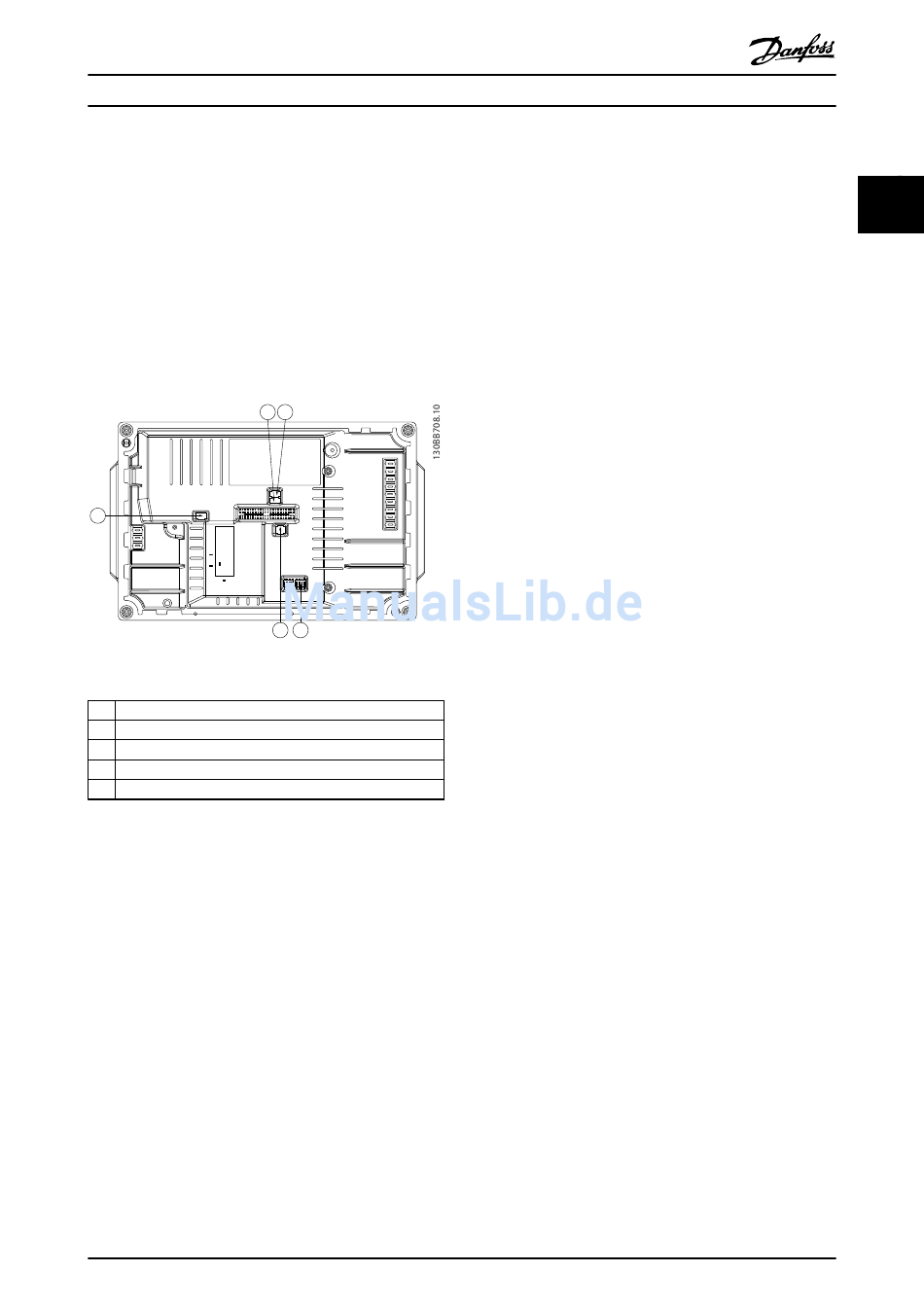

Abbildung 2.25 Position der DIP-Schalter
1
S201 - Klemme 53
2
S202 - Klemme 54
3
S801 - Standardbusabschluss
4
Profibus-Abschluss
5
Feldbusadresse
Tabelle 2.15
HINWEIS
Schalter 4 und 5 gelten nur für Frequenzumrichter mit
Feldbus-Optionen.
2.4.14 Serielle Kommunikation
Schließen Sie serielle RS485-Schnittstellenkabel an die
Klemmen (+)68 und (-)69 an.
•
Sie können Schalter S801 (BUS TER.) verwenden,
um für die serielle RS485-Schnittstelle (Klemmen
68 und 69) die integrierten Busabschlusswider-
stände zu aktivieren. Siehe Abbildung 2.25.
•
Für die serielle Kommunikation empfiehlt Danfoss
die Verwendung eines abgeschirmten Kabels.
•
Zur vorschriftsgemäßen Erdung siehe
2.4.11 Erdungsanforderungen.
Produkthandbuch VLT
1
2
4
5
®
MG04F303 - VLT
ist eine eingetragene Marke von Danfoss
®
Dezentral FCD 302
•
Der Frequenzumrichter verfügt über zwei interne
Kommunikationsprotokolle.
•
Danfoss FC-Profil
•
Modbus RTU
•
Programmieren Sie zur grundlegenden
Einrichtung der seriellen Kommunikation die
folgenden Parameter:
•
Protokolltyp in 8-30 FC-Protokoll
•
Frequenzumrichteradresse in
8-31 Adresse
•
Baudrate in 8-32 FC-Baudrate
•
Sie können Funktionen extern über die Protokoll-
software und die RS485-Verbindung oder in
Parametergruppe 8-** Optionen/Schnittstellen
programmieren.
•
Durch Auswahl eines bestimmten Kommunikati-
onsprotokolls ändern Sie verschiedene
Werkseinstellungen von Parametern passend zu
den Spezifikationen dieses Protokolls und
erhalten einige zusätzliche protokollspezifische
Parameter.
•
Steuerkartenoptionen sind zur Bereitstellung
zusätzlicher Kommunikationsprotokolle verfügbar.
Die Installations- und Betriebsanweisungen
entnehmen Sie der Dokumentation der jeweiligen
Optionskarte.
•
Profibus
•
Ethernet IP
•
Profinet
2.4.15 Anschluss an einen PC
Installieren Sie zur Regelung des Frequenzumrichters über
einen PC die MCT 10 Software.
Der PC ist über ein Standard-USB-Kabel (Host/Gerät) oder
über die RS485-Schnittstelle angeschlossen.
2
2
29
