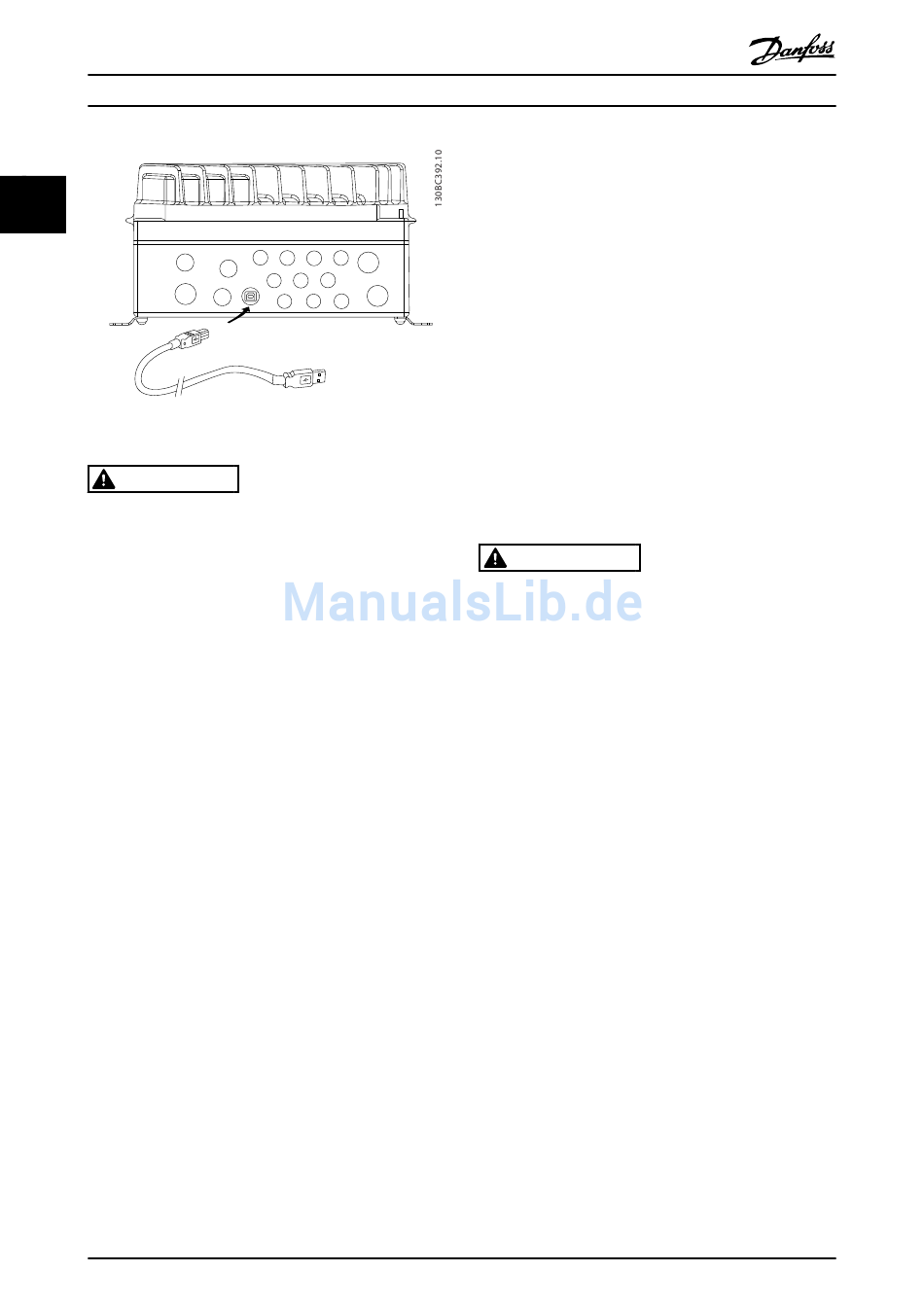

Abbildung 2.26 Elektronikteil
VORSICHT
Die USB-Verbindung ist galvanisch von der Versorgungs-
spannung (PELV, Schutzkleinspannung) und anderen
Hochspannungsklemmen getrennt.
Die USB-Verbindung ist nicht galvanisch von der
Schutzerde getrennt. Verwenden Sie ausschließlich einen
isolierten Laptop/PC als Anschluss für den USB-Anschluss
am Frequenzumrichter oder ein isoliertes USB-Kabel bzw.
einen isolierten USB-Konverter.
2.4.16 Sicherer Stopp
Der FCD 302 bietet die Funktion „Sicherer Stopp" über
Steuerklemme 37. Der sichere Stopp schaltet die Steuer-
spannung der Leistungshalbleiter in der Ausgangsstufe des
Frequenzumrichters ab. Dies verhindert die Erzeugung der
Spannung, die der Motor zum Drehen benötigt. Ist der
sichere Stopp (Klemme 37) aktiviert, gibt der Frequenzum-
richter einen Alarm aus, schaltet ab und lässt den Motor
im Freilauf zum Stillstand kommen. Zum Wiederanlauf
müssen Sie den Frequenzumrichter manuell neu starten.
Die Funktion „Sicherer Stopp" dient zum Stoppen des
Frequenzumrichters im Notfall. Verwenden Sie im
normalen Betrieb, bei dem Sie keinen sicheren Stopp
benötigen, stattdessen die normale Stoppfunktion des
Frequenzumrichters. Wenn der automatische Wiederanlauf
zum Einsatz kommt, muss die Anlage die Anforderungen
nach ISO 12100-2 Absatz 5.3.2.5 erfüllen.
Haftungsbedingungen
Der Anwender ist dafür verantwortlich, sicherzustellen, dass
Personal, das die Funktion „Sicherer Stopp" installiert und
bedient:
•
die Sicherheitsvorschriften im Hinblick auf
Arbeitsschutz und Unfallverhütung kennt.
•
gute Kenntnisse über die allgemeinen und Sicher-
heitsnormen in dieser Beschreibung und in der
30
®
Produkthandbuch VLT
„Personal" ist dabei definiert als: Integrator, Bediener,
Wartungspersonal.
Schutzmaßnahmen
Sicheren Stopp installieren und einrichten
Funktion „Sicherer Stopp"!
Die Funktion „Sicherer Stopp" trennt NICHT die Netzver-
sorgung zum Frequenzumrichter oder zu
Zusatzstromkreisen. Führen Sie Arbeiten an elektrischen
Teilen des Frequenzumrichters oder des Motors nur nach
Abschaltung der Netzversorgung durch. Halten Sie zudem
zunächst die unter Sicherheit in diesem Handbuch
angegebene Wartezeit ein. Eine Nichtbeachtung dieser
Vorgaben kann zu schweren Verletzungen oder zum Tod
führen.
®
MG04F303 - VLT
ist eine eingetragene Marke von Danfoss
Dezentral FCD 302
erweiterten Beschreibung im FCD 302 Projektie-
rungshandbuch, MG04HXYY, besitzt.
•
gute Kenntnisse über die allgemeinen und Sicher-
heitsnormen der jeweiligen Anwendung besitzt.
•
Nur qualifiziertes Personal darf sicherheitstech-
nische Systeme installieren und in Betrieb
nehmen.
•
Schützen Sie das Kabel zwischen Klemme 37 und
der externen Sicherheitsvorrichtung gemäß ISO
13849-2 Tabelle D.4 gegen Kurzschluss.
•
Falls externe Kräfte auf die Motorachse wirken (z.
B. hängende Lasten), sind zur Vermeidung von
Gefahren zusätzliche Maßnahmen (z. B. eine
sichere Haltebremse) erforderlich.
WARNUNG
•
Danfoss empfiehlt, den Frequenzumrichter nicht
über die Funktion „Sichere Abschaltung
Motormoment" zu stoppen. Stoppen Sie einen
laufenden Frequenzumrichter mit Hilfe dieser
Funktion, schaltet der Motor ab und stoppt über
Freilauf. Wenn dies nicht zulässig ist, z. B. weil
hierdurch eine Gefährdung besteht, müssen Sie
den Frequenzumrichter und alle angeschlossenen
Maschinen vor Verwendung dieser Funktion über
den entsprechenden Stoppmodus anhalten. Je
nach Anwendung ist eine mechanische Bremse
erforderlich.
•
Bei einem Ausfall mehrerer IGBT-Leistungshalb-
leiter bei Frequenzumrichtern für Synchron- und
Permanentmagnet-Motoren: Trotz der Aktivierung
der Funktion „Sichere Abschaltung
Motormoment" kann das Frequenzumrichter-
system ein Ausrichtmoment erzeugen, das die
Motorwelle um maximal 180/p-Grad dreht. p
steht hierbei für die Polpaarzahl.
•
Diese Funktion eignet sich allein für mechanische
Arbeiten am Frequenzumrichtersystem oder an
