088U0214

Instruktion CF-RD Raumthermostat mit Display

Inhaltsverzeichnis

Inhaltszusammenfassung für Danfoss CF-RD

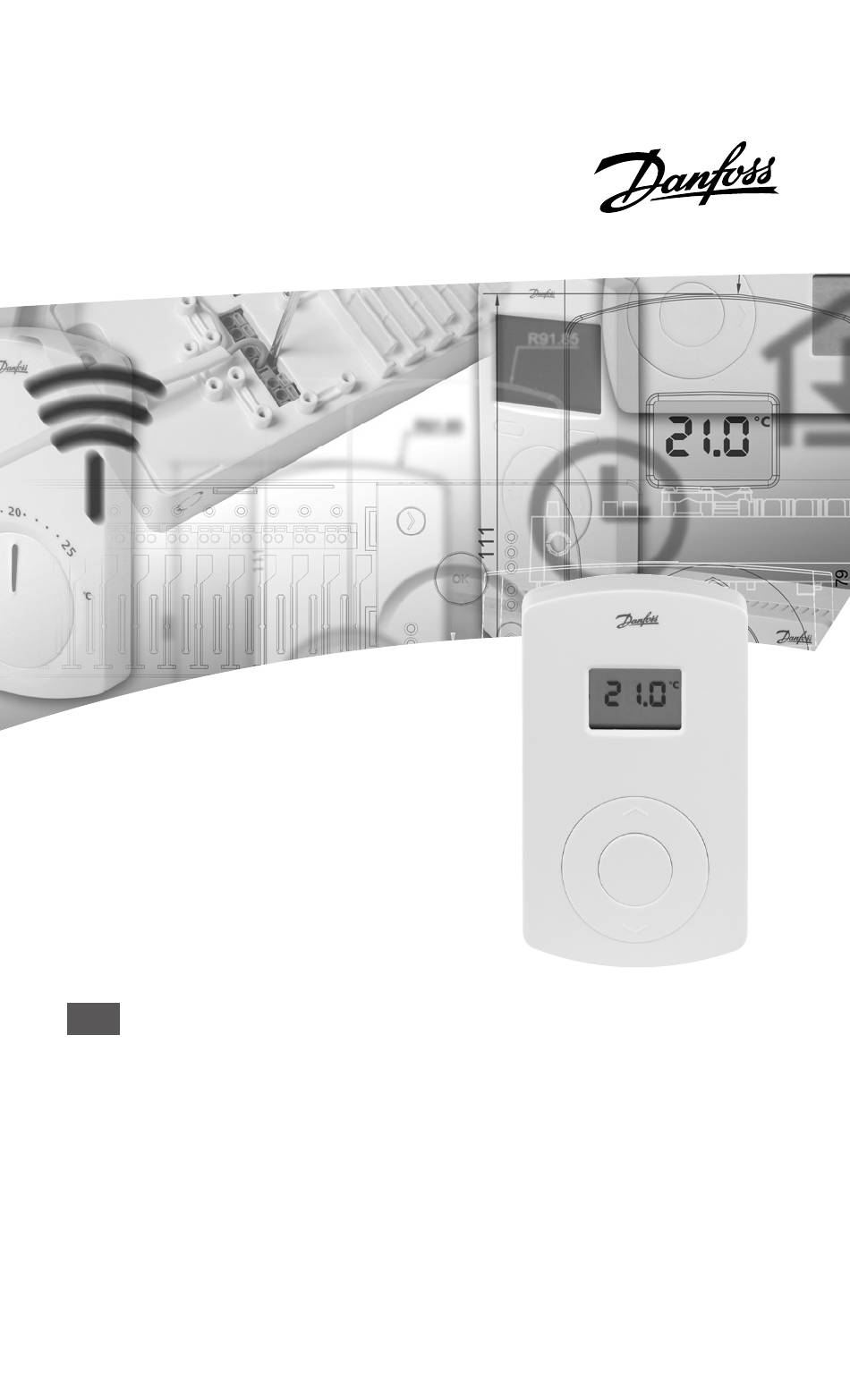

Seite 1 088U0214 Instruktion CF-RD Raumthermostat mit Display...
Seite 3: Inhaltsverzeichnis
Instruktion CF-RD-Raumthermostat mit Display Inhaltsverzeichnis 1. Funktionsübersicht....... . . 4 2.
Seite 4: Funktionsübersicht

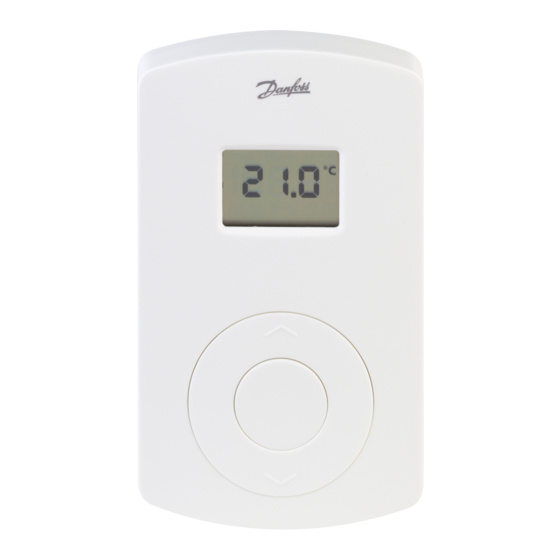

Instruktion CF-RD-Raumthermostat mit Display 1. Funktionsübersicht Vorderseite (Abb. 1)  Auswahlschalter höher/niedriger  Druckknopf  Rote LED (hinter der Abdeckung) LED-Modi Dauerlicht ....... EIN Kein Licht ......AUS Langsames Blinken ..Blinkt Schnelles Blinken ..Flackert Rückseite (Abb. 2)  Hintere Abdeckung  Hintere Abdeckung verriegeln / entriegeln (Drehung um 90°)  Schraubenloch für Wandmontage...
Seite 5: Einbau
Instruktion CF-RD-Raumthermostat mit Display 2. Einbau Hinweis: Die Anmeldung des Raumthermostaten muss im Abstand von max. 1,5 m vom Hauptregler erfolgen. Aktivieren Sie den Installationsmodus am Hauptregler (Abb. 1) • Verwenden Sie zur Auswahl des Installationsmodus die Taste zur Menüauswahl . Die Installations-LED  blinkt. • Aktivieren Sie den Installationsmodus, indem Sie auf OK ...
Seite 6: Temperatureinstellungen
Instruktion CF-RD-Raumthermostat mit Display 3. Temperatureinstellungen Digitalanzeige (Abb. 1) Sollwerteinstellung Mindesttemperaturbegrenzung Höchsttemperaturbegrenzung Symbol Übertragungsverbindung Anzeige Batterieladezustand niedrig Alarmsymbol Nur über den CF-RC-Fernregler verfügbare Einstellungen: V erriegelungssymbol Timersymbol Kühlsymbol * AUTO Symbol automatischer Wechsel * Heizsymbol * Symbol ist nur dann sichtbar, wenn der Thermostat als Hauptthermostat für die sequentielle Regelung der Heizung...
Seite 7: Übertragungstest
Instruktion CF-RD-Raumthermostat mit Display Raumtemperaturbegrenzung • Halten Sie den Druckknopf  gedrückt, bis SET MAX in der Anzeige erscheint. • Betätigen Sie den Auswahlschalter höher/niedriger , um die maximale Raumtemperatur einzustellen. • Betätigen Sie kurz den Druckknopf , SET MIN erscheint in der Anzeige.
Seite 8: Montage
Instruktion CF-RD-Raumthermostat mit Display 5. Montage Platzieren des Raumthermostaten (Abb. 3)  Sofern möglich, sollte der Raumthermostat an einem Ort ohne Sonneneinstrahlung, Luftzug, andere Wärmequellen (z. B. Fernsehgeräte) usw. installiert werden. Montage mit Schrauben (Abb. 2)  Hintere Abdeckung.  Schraubloch für Wandmontage.  Schraube und Dübel. 6. Deinstallation Aktivieren Sie den Deinstallationsmodus am Haupt- regler (Abb. 1) • Verwenden Sie zur Auswahl des Deinstallationsmodus die Taste zur Menüauswahl .
Seite 9: Wechselfunktion Für Heiz-/Kühlsysteme Mit 3 Oder 4 Rohren
Instruktion CF-RD-Raumthermostat mit Display 7. Wechselfunktion für Heiz-/Kühlsysteme mit 3 oder 4 Rohren Einer der standardmäßigen CF-RD-Thermostaten kann als Hauptregler zur sequentiellen Regelung der Heiz- und Kühlstufen je nach Raumtemperatur festgelegt wer- den. Diese Funktion ist nur über den CF-RC-Fernregler verfügbar (siehe Anleitung für CF-RC). 8. Technische Daten Temperatureinstellbereich 5 –...
Seite 10: Fehlersuche
Instruktion CF-RD-Raumthermostat mit Display 9. Fehlersuche Fehleranzeige Mögliche Ursache Batterieladezustand niedrig Die LEDs blinken alle 5 Minuten Batterieladezustand äußerst Die LEDs niedrig blinken alle 30 Sek. Batterieladezustand äußerst Die LEDs niedrig blinken – Übertragung wurde beendet Installations-/Verbindungs- Die LEDs prüfung nicht erfolgreich...
Seite 13 Instruktion CF-RD-Raumthermostat mit Display Abb. 2 Abb. 3 1,5 m. © Danfoss 03/2011 VIUHQ603 Danfoss Heating Solutions...
