Danfoss CF-RF Instruktion

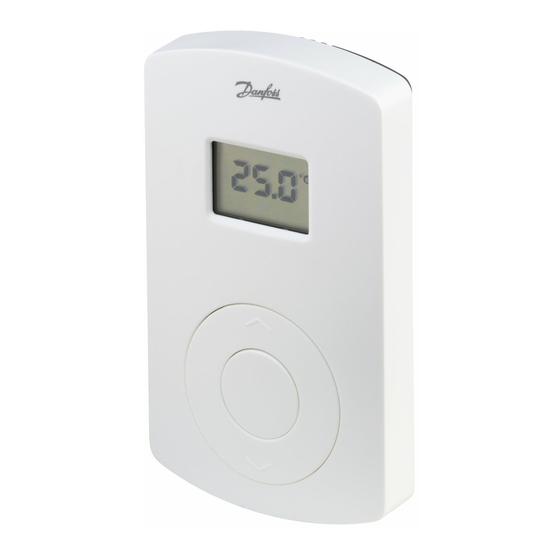

Raumthermostat mit infrarot-bodensensor
Verfügbare Sprachen
Verfügbare Sprachen
088U0213
Instruction CF-RF Room Thermostat with Infrared Floor Sensor
GB
Instruktion CF-RF Raumthermostat mit Infrarot-Bodensensor
D
Vejledning CF-RF Rumtermostat med infrarød gulvsensor
DK
Instruction Thermostat d'ambiance CF-RF avec Capteur au sol infrarouge
F
Bruksanvisning CF-RF rumstermostate med infraröd golvsensor
SE
Instrukcja obsługi termostatu z czujnikiem podłogowym CF-RF
PL
Handleiding voor CF-RF kamerthermostaat met infrarood vloersensor
NL
Istruzioni CF-RF con sensore a pavimento a raggi infrarossi
I
Kapitel
Fehlerbehebung
Verwandte Anleitungen für Danfoss CF-RF
Inhaltszusammenfassung für Danfoss CF-RF
- Seite 14 3. Temperatureinstellungen ........6 4. Funk- Verbindungstest ......... 9 5. Montage ..............20 6. Reset / Zurücksetzen ........... 2 7. Technische Daten ............ 22 8. Fehlersuche ............... 23 9. Bilder und Zeichnungen ......A-A2 VI.UH.R2.1C Hergestellt von Danfoss Floor Heating Hydronics 03.2007...
-
Seite 15: Funktionsübersicht
Anmerkung: Zum Aktivieren der Batterien entfernen Sie bitte den Trennstreifen von den Batterien. 2. Installation / Anmeldung Anmerkung: • Zum Aktivieren der Batterien im Raumthermostaten entfernen Sie bitte den Trennstreifen von den Batterien. VI.UH.R2.1C Hergestellt von Danfoss Floor Heating Hydronics 03.2007... - Seite 16 LED blinkt. • Betätigen Sie die Taste zur Ausgangswahl wählen Sie den gewünschten Ausgang (blinkt), und bestätigen Sie mit OK • Alle Ausgangs-LED wechseln zu „AUS“. Der gewählte Ausgang wechselt kurz zu „EIN“. VI.UH.R2.1C Hergestellt von Danfoss Floor Heating Hydronics 03.2007...
-
Seite 17: Temperatureinstellungen
Display - Fig. 1. . In der Grundeinstellung wird auf dem Display die tatsächliche Raumtemperatur angezeigt. 2. Um diese Grundeinstellung von der Raum- temperatur auf die Bodenoberflächentempe- ratur zu ändern, halten Sie Druckknopf VI.UH.R2.1C Hergestellt von Danfoss Floor Heating Hydronics 03.2007... -
Seite 18: Einstellung Der Raumtemperatur
Anmerkung: Der Thermostat regelt die Fußbodenheizung auf die gewünschte Raumtemperatur innerhalb der für die Bodenoberfläche festgelegten max. und min. Tempe- raturgrenzen. Raumtemperaturbegrenzung . Überprüfen Sie, dass die tatsächliche Raum- temperatur auf dem Bildschirm angezeigt wird. VI.UH.R2.1C Hergestellt von Danfoss Floor Heating Hydronics 03.2007... -
Seite 19: Bodenoberflächentemperaturbegrenzung
4. Den Druckknopf kurz betätigen, SET MIN erscheint auf dem Bildschirm. 5. Den hoch/niedrig Druckknopf betätigen, um die min. Bodenoberflächentemperatur einzustellen. WICHTIG! Die Wärmeabgabe des Fußbodens kann aufgrund unterschiedlicher Bodenbeläge abweichen, was VI.UH.R2.1C Hergestellt von Danfoss Floor Heating Hydronics 03.2007... -
Seite 20: Funk- Verbindungstest
• Verändern Sie die Position des Raumthermo- staten im Raum. • Installieren Sie den Signalverstärker (CF-RU) und platzieren Sie diesen zwischen dem Haupt- regler und den Raumthermostaten. Installieren Sie die externe Antenne (CF-EA). VI.UH.R2.1C Hergestellt von Danfoss Floor Heating Hydronics 03.2007... -
Seite 21: Montage
Fig.3 dargestellten Abstände einge- halten werden. Montage - Fig. 2 . Hintere Abdeckung mit den zwei Schrauben und Dübel durch die Schraubenlöcher befestigen. 2. Den Thermostaten auf die hintere Abdeckung schieben und einrasten lassen. VI.UH.R2.1C Hergestellt von Danfoss Floor Heating Hydronics 03.2007... -
Seite 22: Reset / Zurücksetzen
Abdeckung (Fig. 2) und entfernen Sie eine der Batterien • Halten Sie den Druckknopf 2 (Fig.) gedrückt und setzen Sie die Batterie wieder ein. • Lassen Sie den Druckknopf erst los, wenn die rote LED 3 erlischt. VI.UH.R2.1C Hergestellt von Danfoss Floor Heating Hydronics 03.2007... -
Seite 23: Technische Daten
Sendebereich in normalen Gebäuden (bis zu) 30 m Sendeleistung < mW Batterie Alkaline 2xAA, ,5 V Akku Lebensdauer (bis zu) -3 Jahre Umgebungstemperatur 0-50 °C IP-Klasse Fühlergenauigkeit +/- °C (Infrarot-Oberflächenfühlers) Emissionsgrad des Infrarot-Oberflächenfühlers 0.9 VI.UH.R2.1C Hergestellt von Danfoss Floor Heating Hydronics 03.2007... -
Seite 24: Fehlersuche
Die LED, - Sendevorgang wurde beendet blinkt Installations-/Linktest nicht zufrie- Die LED denstellend blinken 5 mal Fehler am Stellantrieb des Aus- E03 und gangs vom Hauptregler (CF-MC) Raumtemperatur unter 5°C E05 und VI.UH.R2.1C Hergestellt von Danfoss Floor Heating Hydronics 03.2007... - Seite 25 Instruktion CF-RF Raumthermostat mit Infrarot-Bodensensor VI.UH.R2.1C Hergestellt von Danfoss Floor Heating Hydronics 03.2007...
- Seite 86 Fig. 1...
- Seite 87 Fig. 2 Fig. 3 1,5 m. 0,5 m. 0,25 m.
