Installation
Der Serviceschalter ist sowohl beim kleinen als auch beim
großen Gerät optional. Der Schalter ist auf der Motorseite
montiert. Alternativ können Sie den Schalter an der
2
2
Netzseite anbringen oder auslassen.
Beim großen Gerät ist der Trennschalter optional. Sie
können das große Gerät entweder mit Wartungsschalter
oder Trennschalter konfigurieren, aber nicht mit beidem.
Der in der Abbildung gezeigte Aufbau ist in der Praxis
nicht konfigurierbar, sondern dient nur dazu, die jeweilige
Position der Einzelteile zu zeigen.
2.4.3 Klemmentypen
Die Motor-, Steuer- und Netzklemmen sind Federzug-
klemmen (CAGE-CLAMP).
1.
Öffnen Sie den Kontakt durch Einstecken eines
kleinen Schraubendrehers in den Schlitz über
dem Kontakt, wie in Abbildung 2.14 abgebildet.
2.
Stecken Sie den abisolierten Draht in den
Kontakt.
3.
Entfernen Sie dann den Schraubendreher, um
den Draht im Kontakt zu befestigen.
4.
Stellen Sie sicher, dass der Kontakt fest hergestellt
ist. Lose Anschlüsse können zu Geräteausfällen
oder Verletzungen führen.

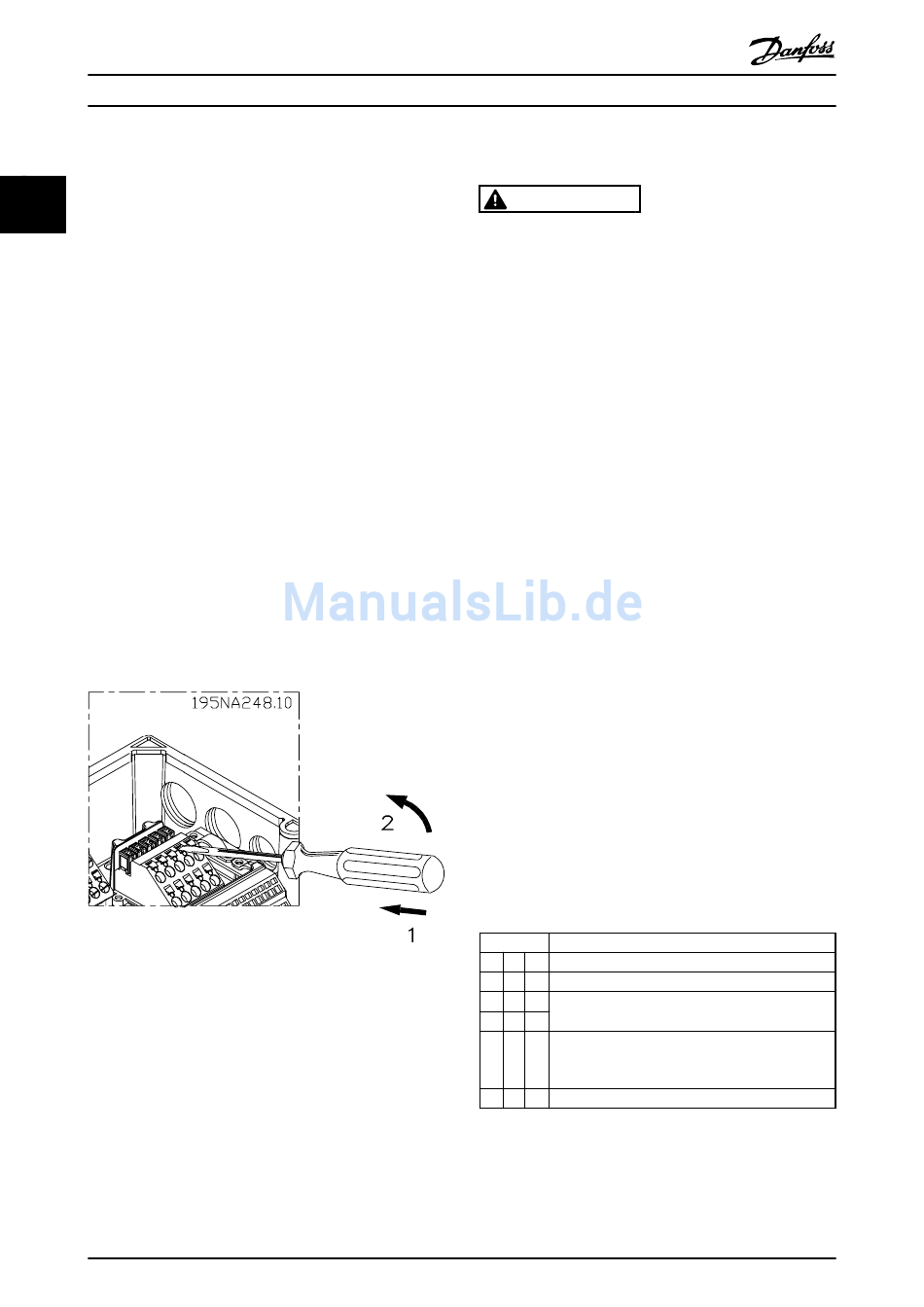

Abbildung 2.14 Öffnen der Klemmen
22
®
Produkthandbuch VLT
2.4.4 Motoranschluss
INDUZIERTE SPANNUNG
Verlegen Sie Motorkabel von mehreren Frequenzum-
richtern getrennt. Induzierte Spannung durch
nebeneinander verlegte Motorkabel kann Gerätekonden-
satoren auch dann aufladen, wenn die Geräte
freigeschaltet sind. Die Nichtbeachtung dieser Empfehlung
kann schwere Personenschäden oder sogar tödliche Verlet-
zungen zur Folge haben.
VORSICHT
GETRENNTE VERLEGUNG VON LEITUNGEN!
Verlegen Sie die Netz-, Motor- und Steuerleitungen zum
Schutz vor Hochfrequenzstörungen in drei getrennten
Kabelkanälen oder verwenden Sie getrennte abgeschirmte
Leitungen. Nichtbeachten kann die einwandfreie und
optimale Funktion des Frequenzumrichters sowie anderer
angeschlossenen Geräte beeinträchtigen.
MOTORÜBERLASTSCHUTZ
Ein Überlastungsschutz des Motors ist nicht Teil der
Werkseinstellung. Wenn diese Funktion erforderlich ist,
stellen Sie 1-90 Motor Thermal Protection auf Alarm oder
Warnung ein. Weitere Informationen finden Sie im FCD 302
Programmierungshandbuch, MG04GXYY.
96 97 98 Motorspannung 0-100 % der Netzspannung
U
U1 V1 W1
W2 U2 V2
U1 V1 W1 6 Kabel aus Motor, Sternanschluss
PE
Tabelle 2.8
®
MG04F303 - VLT
ist eine eingetragene Marke von Danfoss
Dezentral FCD 302
WARNUNG
•
Schließen Sie den Motor an die Klemmen 96, 97
und 98 an.
•
Schließen Sie die Erdung an die PE-Klemme an.
•
Stellen Sie sicher, dass die Abschirmung des
Motorkabels an beiden Enden ordnungsgemäß
geerdet ist (Motor und Frequenzumrichter).
•
Zur korrekten Dimensionierung des Kabelquer-
schnitts siehe 8.1.1 Elektrische Draht und
Leiterquerschnitte.
Nr.
V
W
3 Anschlussklemmen am Motor
6 Anschlussklemmen am Motor
Schließen Sie U2, V2, W2 getrennt an (optionale
Klemmenleiste)
Erdanschluss
