Installation
2.4.2 Position der Klemmen

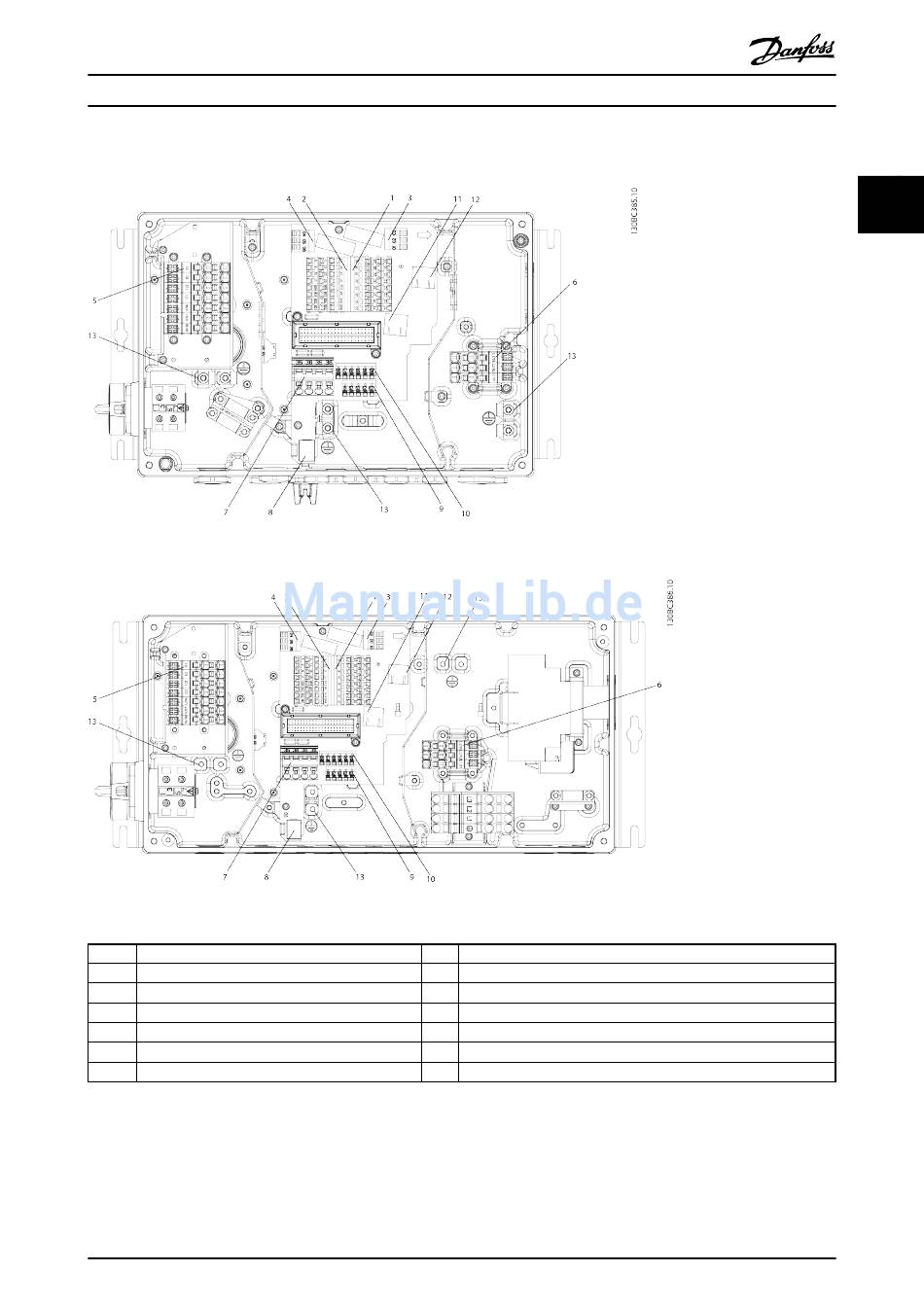

Abbildung 2.12 Position der Klemmen (kleine Bauform)
Abbildung 2.13 Position der Klemmen (große Bauform)
1
Digital- und Analogein-/-ausgänge
2
Sicherer Stopp, LCP-Anschluss, B-Option
3
Relais 1
4
Relais 2
5
Motor, mechanische Bremse, Bremswiderstand
6
Netz
7
Externe Versorgung 24 V DC
Tabelle 2.7
Produkthandbuch VLT
8
USB-Anschluss
9
Standardbus/RS485
10
Profibus
11
Ethernet-Anschluss
12
Ethernet-Anschluss
13
Schutzleiter (PE)
®
MG04F303 - VLT
ist eine eingetragene Marke von Danfoss
®
Dezentral FCD 302
2
2
21
