VACON® 1000
Bedienungsanleitung
2.
Schließen Sie die Drähte wie in
sphasen der Leistungszelle an.
1000 V DC
Netzteil

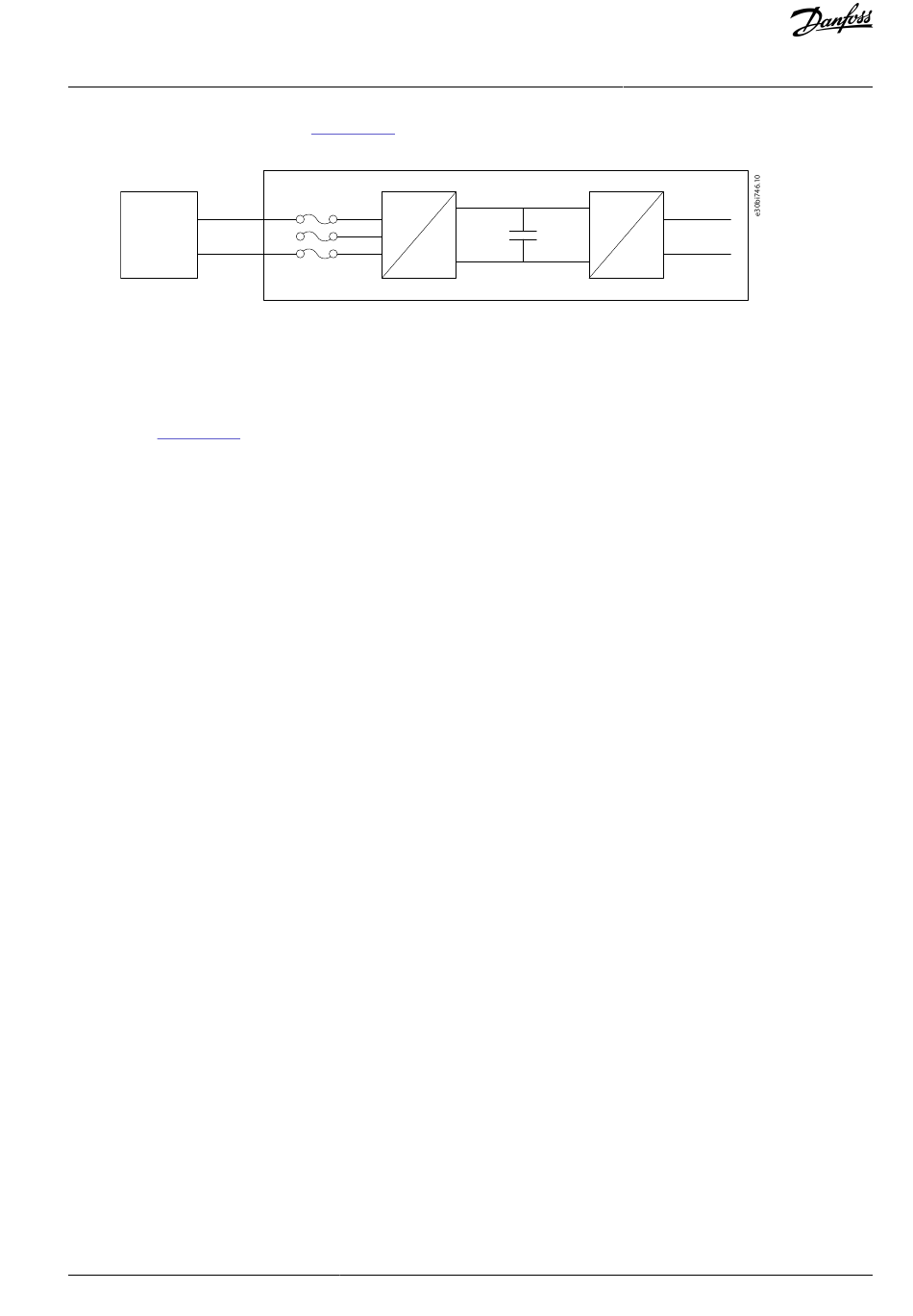

Abbildung 84: Schaltplan DC-Versorgung
3.
Schalten Sie die DC-Versorgung ein. Um ein Auslösen des Überstromschutzes der DC-Versorgung zu vermeiden, erhöhen
Sie die Eingangsspannung langsam auf 30 % der Nennspannung der Leistungszelle von 975 V DC. Halten Sie die Spannung
5 Minuten lang bei 30 %.
Siehe
Abbildung
83.
4.
Erhöhen Sie langsam die Eingangsspannung der DC-Versorgung auf 50 %. Halten Sie die Spannung 10 Minuten lang au-
frecht.
5.
Erhöhen Sie langsam die Eingangsspannung der DC-Versorgung auf 80 %. Halten Sie die Spannung 15 Minuten lang au-
frecht.
6.
Erhöhen Sie langsam die Eingangsspannung der DC-Versorgung auf 100 %. Halten Sie die Spannung 15 Minuten lang au-
frecht.
7.
Wenn der Prozess abgeschlossen ist, reduzieren Sie die Spannungsquelle auf null und schalten Sie die DC-Versorgung aus.
8.
Trennen Sie die Drähte von der Leistungszelle und der DC-Versorgung.
9.
Warten Sie 15 Minuten, bis sich die Kondensatoren der Leistungszelle vollständig entladen haben.
10.
Überzeugen Sie sich unter Verwendung eines Messgeräts, dass keine Spannung anliegt.
11.
Stellen Sie die Originalverdrahtung wieder her.
9.9 Hochspannungsprüfung
Verfahren
1.
Trennen Sie die Eingangs- und Ausgangskabel.
2.
Schließen Sie die Eingangsklemmen (3 Phasen) kurz.
3.
Schließen Sie die Ausgangsklemmen (3 Phasen) kurz.
4.
Schließen Sie die Transformator-Hilfswicklungsklemmen (3 Phasen) kurz und erden Sie sie.
5.
Schließen Sie alle Eingangsklemmen und Ausgangsklemmen der Leistungszelle kurz.
6.
Falls installiert, trennen Sie den an der Leistungszelle U1/V1/W1 angeschlossenen Neutralleiter-Erdungswiderstand.
7.
Falls installiert, trennen Sie den Überspannungsableiter und den Ein- und Ausgangsspannungsteiler von der HS-Klemme.
8.
Prüfen Sie die Eingangs- und Ausgangsspannungen.
-
Wenn die Nennwerte von Eingangsspannung und Ausgangsspannung nicht übereinstimmen, führen Sie die Hoch-
spannungsprüfung separat durch.
-
Wenn die Nennwerte von Eingangsspannung und Ausgangsspannung identisch sind, führen Sie die Hochspannung-
sprüfung sowohl am Eingang als auch am Ausgang durch.
9.9.1 Gemeinsames Prüfen von Ein- und Ausgang
Verfahren
1.
Schließen Sie die kurzgeschlossenen Eingangs- und Ausgangsklemmen an Masse an.
2.
Messen Sie den Isolationswiderstand zwischen den Eingangsklemmen und Erde mit einem 1000-V-Megaohmmeter. Der
Widerstand muss >100 MΩ betragen.
3.
Legen Sie 5 s lang eine Netzfrequenz-Hochspannung an die Eingangsklemme an, die Bezug zur Masse hat. Es ist kein
Durchschlag oder Überschlag zulässig.
4.
Messen Sie den Isolationswiderstand erneut. Der Widerstand muss >100 MΩ betragen und die Abweichung muss weniger
als 30 % gegenüber dem ersten Messergebnis betragen.
5.
Versetzen Sie den Frequenzumrichter nach der Prüfung wieder in den Originalzustand. Stellen Sie Kabelverbindungen
wieder her und entfernen Sie die Kurzschlussbrücken.
Danfoss A/S © 2021.06
Abbildung 84
gezeigt an. Schließen Sie die DC-Versorgung an eine der beiden Eingang-
F1
AC
F2
F3
DC
DC
C
AC
Leistungszelle
AQ363633621020de-000201 / 172F8675 | 95
