VACON® 1000
Bedienungsanleitung
7 Mensch-Maschine-Schnittstelle
7.1 Die VACON® 1000 HMI
Durch die Verwendung einer hochwertigen Touchscreen-HMI (Mensch-Maschine-Schnittstelle) ist eine einfache und visuelle Bedie-
nung für alle Funktionen des VACON® 1000 möglich, wie z. B.:
•
Parametereinstellung
•
Betriebszustand
•
Fehlerdiagnose
Um die Betriebssicherheit zu gewährleisten, ist die Benutzeroberfläche durch ein Passwort geschützt, das sie nur für autorisierte
Bediener öffnet.
7.2 HMI-Startseite
Die Startseite der VACON® 1000 HMI wird unter
•
Einlinienschaltbild
•
Systemstatus
•
Dashboard
Rufen Sie die Untermenüs über das Menü auf der linken Seite der Startseite und die Systemsteuerung über das Symbol in der unte-
ren rechten Ecke auf.
A
B
C
D
E
F
G

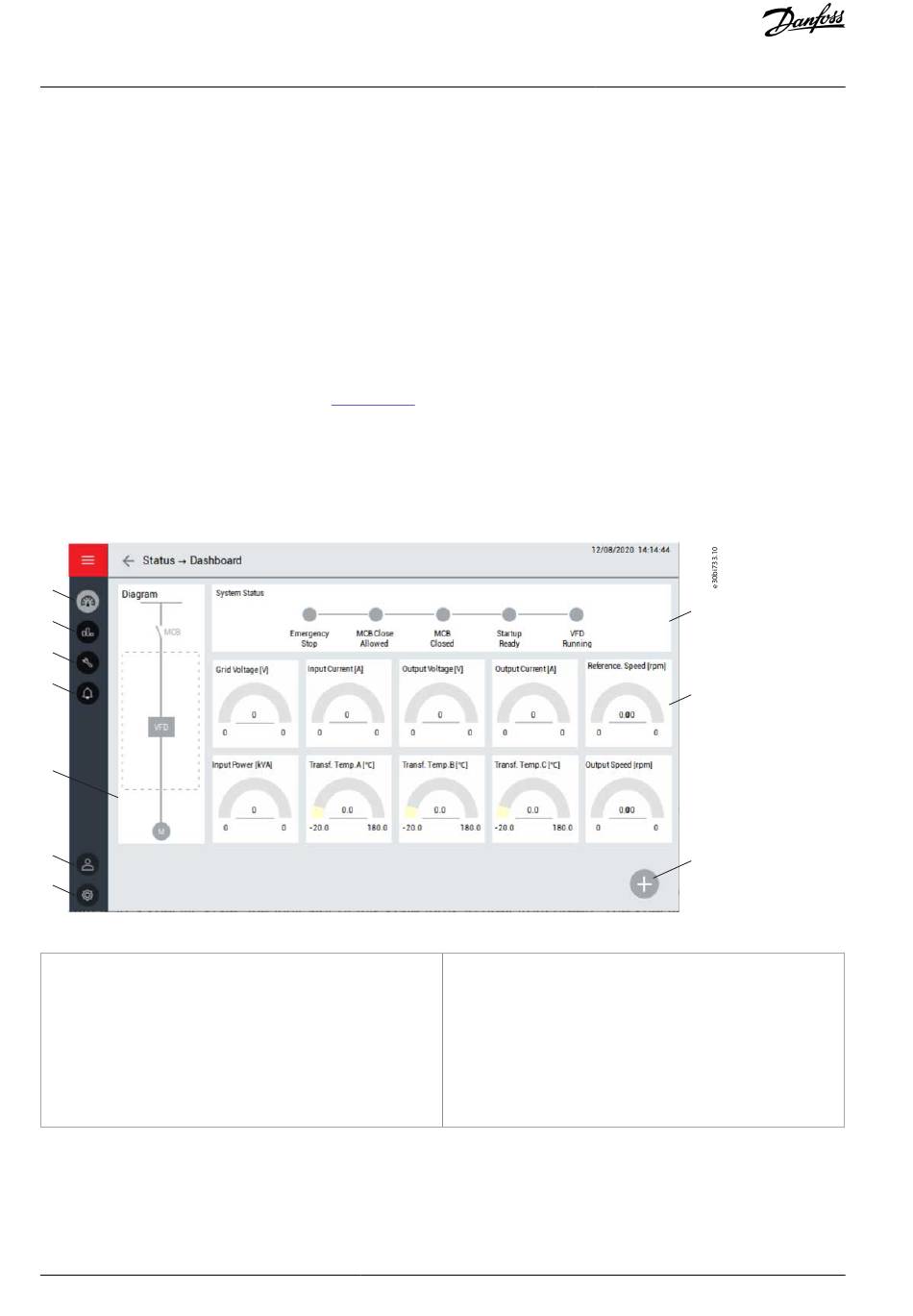

Abbildung 55: HMI-Startseite
A
Status
B
Diagramme und Berichte
C
Einrichtung und Service
D
Ereignisse
E
Einlinienschaltbild
7.2.1 Systemstatus
Wenn sich das System in einem bestimmten Zustand befindet, wechselt die Anzeige dieses Zustands von grau auf grün.
•
Not-Aus: Der Not-Aus-Taster am Schaltschrank ist gedrückt.
•
MCB-Schließen zulässig: Das System ist bereit, aber der Hochspannungstrennschalter ist nicht geschlossen.
64 | Danfoss A/S © 2021.06
Abbildung 55
dargestellt. Die Startseite zeigt:
F
G
H
I
J
Mensch-Maschine-Schnittstelle
Administration
Werkzeugeinstellungen
Systemstatus
Dashboard
Systemsteuerung
AQ363633621020de-000201 / 172F8675
H
I
J
