VACON® 1000
Bedienungsanleitung
9.5 Austausch der HMI-Batterie
Verfahren
1.
Entfernen Sie die Schrauben auf der Rückseite der HMI.
A

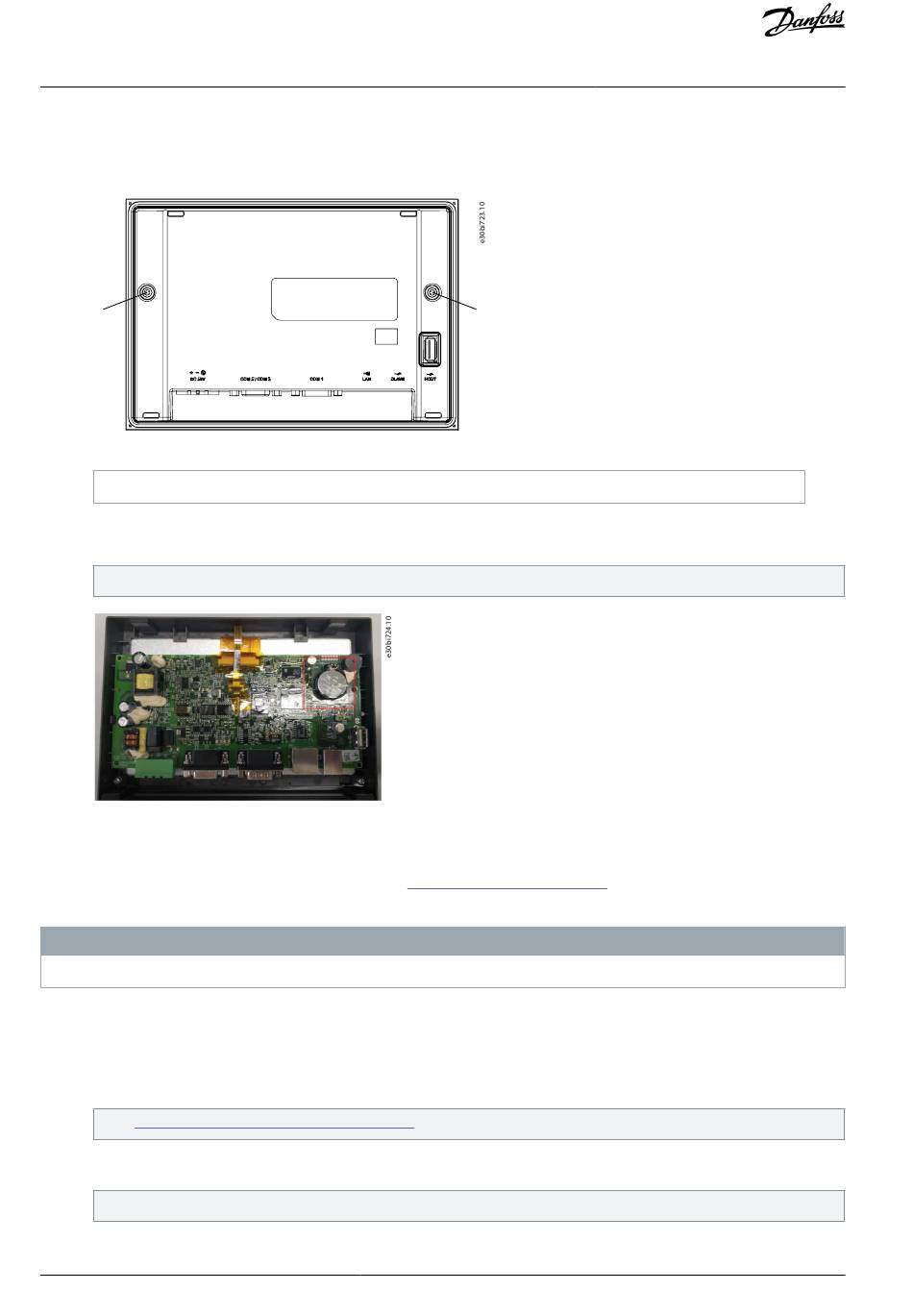

Abbildung 74: Positionen der Befestigungsschrauben der HMI-Abdeckung
A
Befestigungsschrauben Abdeckung
2.
Öffnen Sie die hintere Abdeckplatte der HMI.
3.
Batterie erneuern.
Die HMI verwendet eine 3-V-Lithiumbatterie vom Typ CR2032×1.
Abbildung 75: Lage der Batterie in der HMI
9.6 Austausch der Lüfter
Unterbrechen Sie die Stromversorgung des Systems gemäß
maßnahmen.
Die Lüfter haben je nach Modell unterschiedliche Leistungsstufen.
Verfahren
1.
Wenn heiße Abluft über einen Lüftungskanal außerhalb des Aufstellraums abgeführt wird, müssen Sie die Schnittstelle zwi-
schen Lüftungskanal und Lüfter demontieren.
2.
Entfernen Sie die vorderen und hinteren Gitter (A). Jedes ist mit 9 Sechskant-Kombischrauben M6x16 befestigt. Bewahren
Sie die Schrauben auf.
Siehe
9.6.1 Diagramm für den Austausch des
3.
Entfernen Sie die Lüfterabdeckung (B). Entfernen Sie die 16 M4x8-Senkkopfschrauben und bewahren Sie sie auf.
4.
Entfernen Sie das Bodengitter (C). Entfernen Sie zehn Sechskant-Kombischrauben M6x16 und bewahren Sie sie auf.
Das Bodengitter ist nur in optionalen Konfigurationen erhältlich.
5.
Entfernen Sie die Kabelabdeckung und trennen Sie die Lüfterkabel.
88 | Danfoss A/S © 2021.06
A
9.2 Standard-Wartungsverfahren
H I N W E I S
Lüfters.
und ergreifen Sie alle Sicherheits-
AQ363633621020de-000201 / 172F8675
