VACON® 1000
Bedienungsanleitung

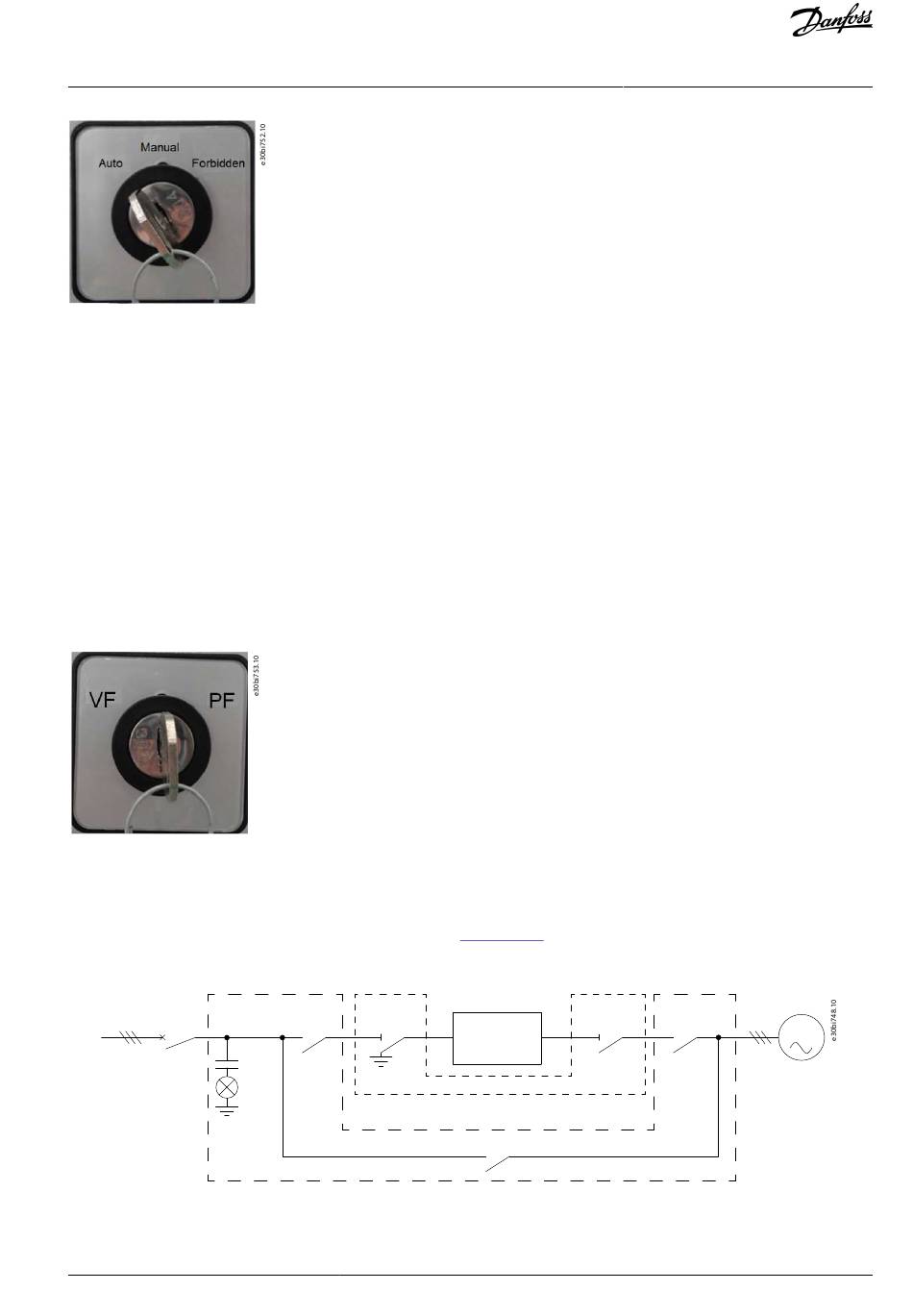

Abbildung 21: Arbeitsmoduswahlschalter SF1
Schalter SF2 wird verwendet, um Umschaltung zwischen variabler Frequenz (VF) und Netzfrequenz (PF) zu wählen.
•
Wenn sich der automatische Bypass-Schaltschrank im manuellen Betriebsmodus befindet und sich der Schalter SF2 in der PF-
Position befindet, schaltet der Frequenzumrichter das System automatisch in den PF-Bypass-Status.
•
Wenn sich der Schalter SF2 in der VF-Position befindet, kann der Frequenzumrichter automatisch vom Netz-Frequenz-Bypass-
Status in den variablen Frequenzmodus wechseln (QS41 und QS42 müssen geschlossen sein). Für diese Funktion muss die Mo-
torfangschaltung aktiviert sein. Daher muss die Motorfangschaltung aktiviert sein und alle zugehörigen Elektromotorparameter
einhalten.
•
VF-Logiksequenz:
-
KM41 ist geschlossen.
-
Wenn die Selbsterkennung nach 10 s normal ist, wird der Bypass-Schalter KM43 geöffnet.
-
KM42 ist geschlossen.
-
Die Motorfangschaltung des Frequenzumrichters startet.
-
PF wird auf VF umgeschaltet.
Abbildung 22: Umschaltmodus-Wahlschalter SF2
3.3.7.3 Synchrontransfer-Schaltschrank
Die Synchrontransfer-Funktion kann eine ungestörte Übertragung zwischen Netz und Frequenzumrichter realisieren und die Aus-
wirkungen auf Motor und Netz reduzieren. Der Primärkreis ist in
selben wie im automatischen Bypass-Schaltschrank. QS41 und QS42 dienen der Frequenzumrichterwartung und sind während des
Betriebs geschlossen.
MCB
HV~
DN41
Abbildung 23: Schaltbild des Synchrontransfer-Schaltschranks
Prozessablauf des Lasttransfers vom Frequenzumrichter zum Netz
Danfoss A/S © 2021.06
Abbildung 23
KM41
QS41
Manual bypass cabinet
Automatic bypass/Synchronous transfer cabinet
dargestellt. Die Schaltgeräte und Gehäuse sind die-
QS42
Drive
KM43
AQ363633621020de-000201 / 172F8675 | 29
Produktübersicht
KM42
M
