VACON® 1000
Bedienungsanleitung
6.
Entfernen Sie die Lüfterhalterung (D). Entfernen Sie 8 Sechskant-Kombischrauben M8x20 und bewahren Sie sie auf.
7.
Entfernen Sie den Lüfter (E). Entfernen Sie 5 M6x16 und 4 M4x12 Sechskant-Kombischrauben und bewahren Sie sie auf.
8.
Bauen Sie den neuen Lüfter ein und ziehen Sie alle Schrauben in umgekehrter Reihenfolge fest.
9.
Beenden Sie die Wartung und den Austausch, indem Sie die Teile in umgekehrter Reihenfolge wieder einbauen.
Schließen Sie die Installation der Lüfterstromversorgung und der Kabelschnittstelle ab, bevor Sie die Befestigungsschrau-
ben des Lüfters festziehen.
10.
Wenn ein Lüftungskanal vorhanden ist, stellen Sie die Schnittstelle des Lüftungskanals wieder her und befestigen Sie ihn.
11.
Prüfen Sie, ob der Lüfter nach dem Einschalten im Normalbetrieb ist. Achten Sie besonders auf die Drehrichtung des Lüft-
ers. Der Lüfter muss Luft aus dem Einlassfensterrahmen ansaugen und Luft aus dem oberen Teil des Schranks nach außen
blasen.

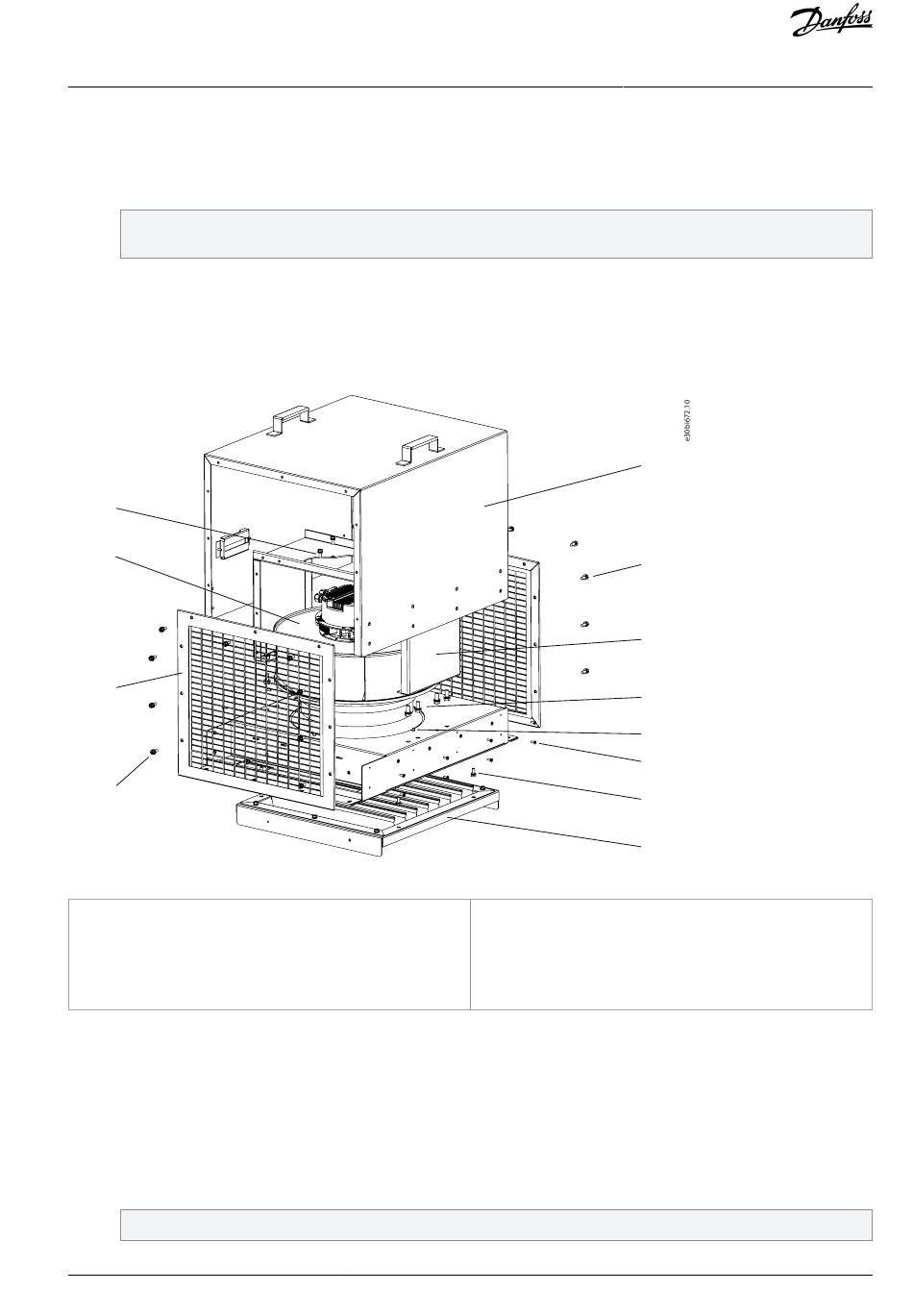

9.6.1 Diagramm für den Austausch des Lüfters
M6×16
E
A
M6×16
Abbildung 76: Austausch des Lüfters
A
Vorderes und hinteres Gitter
B
Lüfterabdeckung
C
Bodengitter
9.7 USV-Batterie
9.7.1 Austausch der USV-Batterie
Verfahren
1.
Schalten Sie QF15 ab.
2.
Entfernen Sie die Abdeckung der USV-Batterie. Die Abdeckung ist mit 4 Schrauben befestigt.
3.
Trennen Sie die Kabel von den Batterieklemmen.
4.
Setzen Sie die neue USV-Batterie ein und schließen Sie die Kabel wieder an.
Achten Sie auf die Polarität der Batterie und stellen Sie sicher, dass die Kabel korrekt angeschlossen sind.
Danfoss A/S © 2021.06
B
M6×16
D
M8×20
M4×12
M4×8
M6×16
C
D
Lüfterhalterung
E
Lüfter
AQ363633621020de-000201 / 172F8675 | 89
Wartung
