VACON® 1000
Bedienungsanleitung
4.
Nachdem die Leistungszelle in Position ist, befestigen Sie die Ecken mit M6-Schrauben an der Befestigungshalterung.

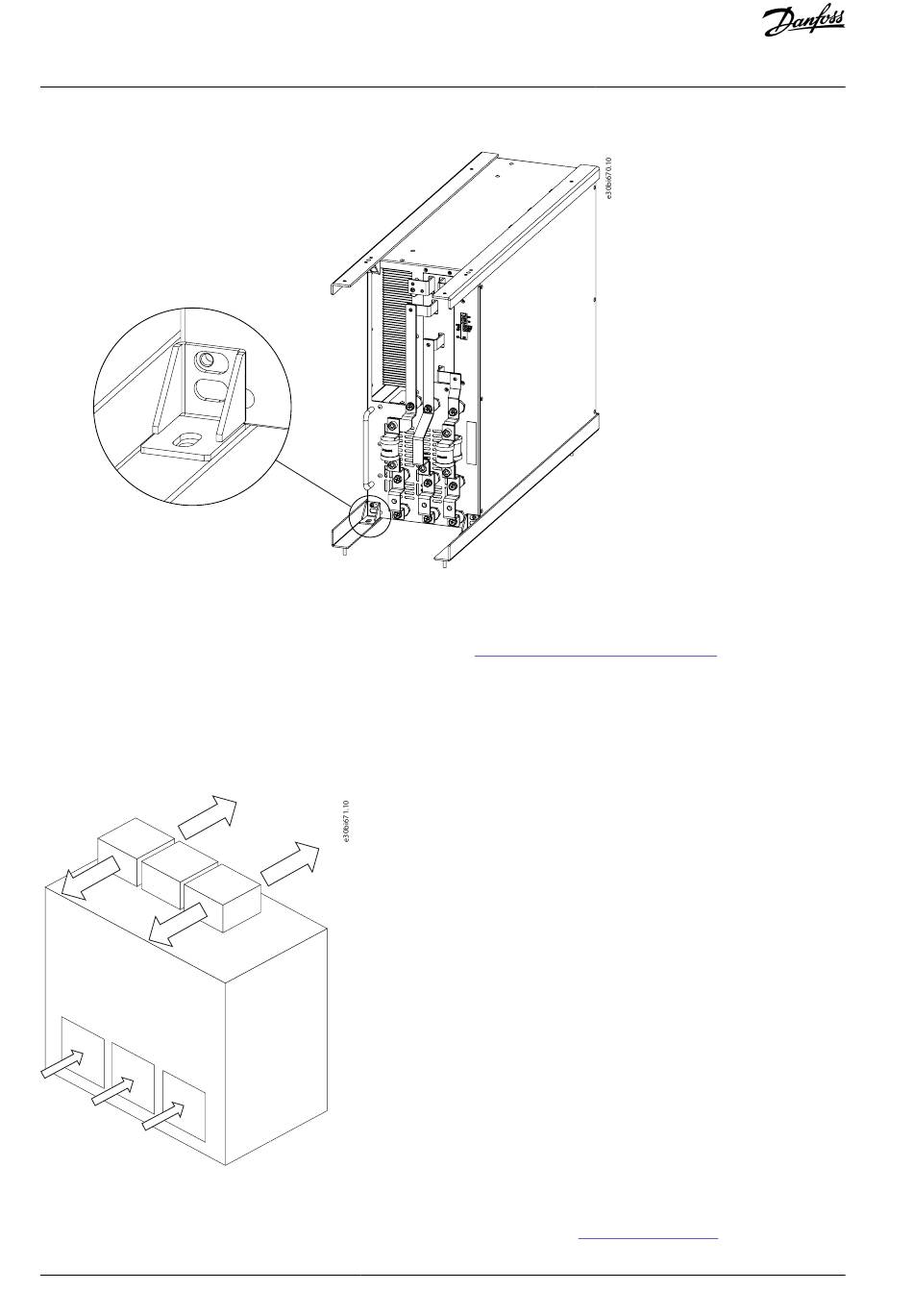

Abbildung 40: Installation der Leistungszelle
5.4 Abmessungen des Enclosed Drive
Siehe Abmessungen des Schaltschranks des Frequenzumrichters unter
Die genauen Abmessungen entnehmen Sie bitte immer den lieferspezifischen Informationen.
5.5 Kühlung und Freiraum um den Enclosed Drive
Der Frequenzumrichter erzeugt während des Betriebs Wärme. VACON® 1000 nutzt erzwungene Luftkühlung zur Regelung der Tem-
peratur des Transformators, der Leistungszellen und anderer Komponenten. Lüfter oben am Schaltschrank liefern den Luftstrom.
Die Kühlluft wird durch den Einlass in den Schaltschrank gesaugt und wie in der Abbildung gezeigt aus dem Auslass geleitet.
Abbildung 41: Kühlluftstrom
Vergewissern Sie sich, dass die Temperatur der Kühlluft für den Umrichter nicht die maximale Umgebungstemperatur für den Be-
trieb übersteigt oder die minimal erlaubte Umgebungstemperatur unterschreitet. Siehe
46 | Danfoss A/S © 2021.06
A
11.2 Leistungsdaten und
Mechanische Installation
Abmessungen.
5.1
Betriebsumgebung.
AQ363633621020de-000201 / 172F8675
