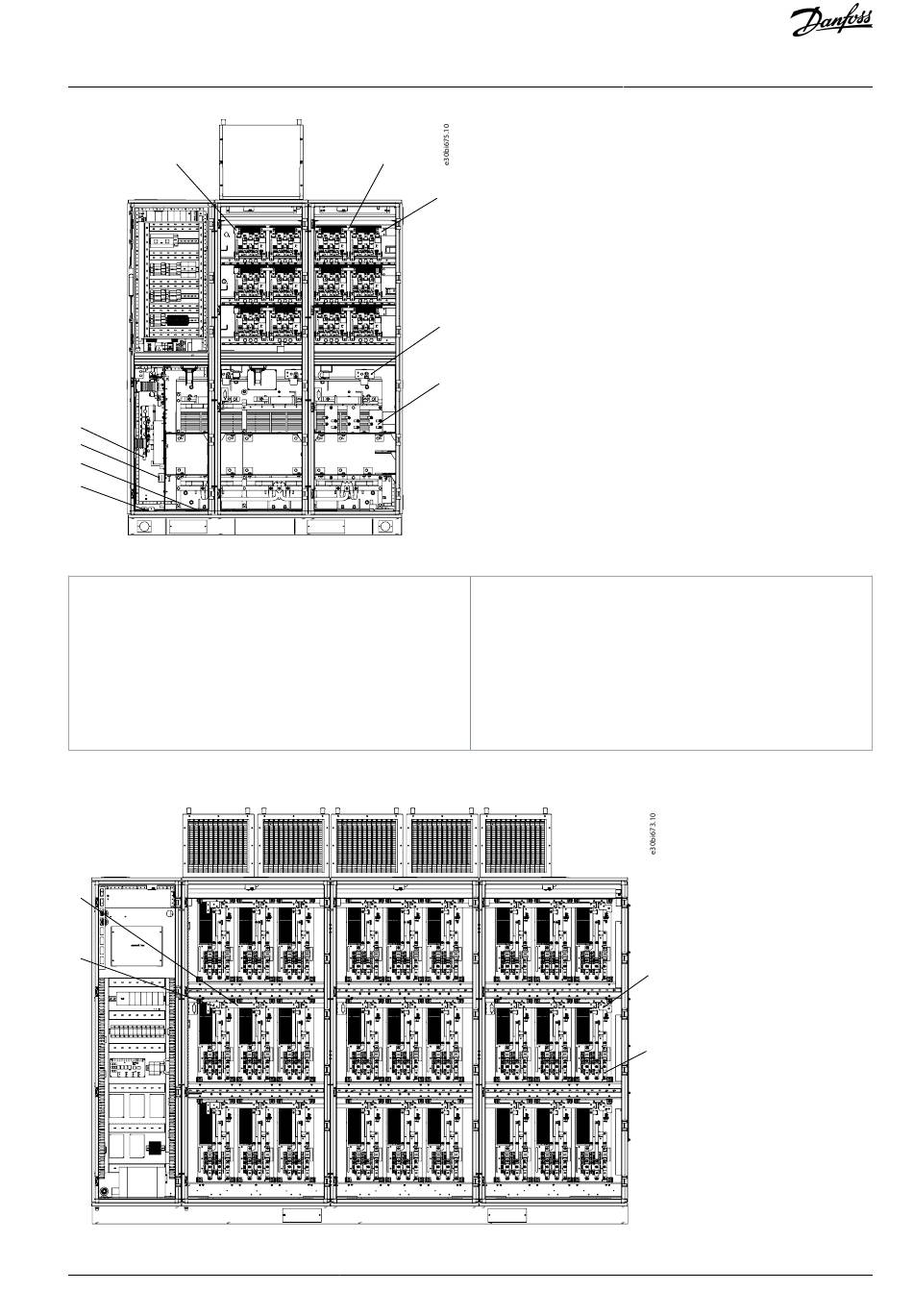

Abbildung 43: Klemmen im Standalone-Schaltschrank
A
Ausgangsleistungsklemme
B
Motoranschlussklemme
C
Leistungsanschlussklemme
D
Erdungsverbindung zwischen Schaltschränken
E
Systemerdungsklemme
6.4.2 Anordnung der Klemmen im Anreihschaltschrank
A
B
Abbildung 44: Klemmen in den Schalt- und Leistungszellenschränken
Danfoss A/S © 2021.06
F
G
H
I
F
Sammelschienen zum Anschluss von Leistungszell-
en in Reihe
G
Ausgangs-Neutralpunktklemme
H
Transformatoreingangsklemme
I
Transformatorausgangsklemme
Elektrische Installation
C
D
