VACON® 1000
Bedienungsanleitung
•
die elektrische Trennung zwischen dem Phasenschiebertransformator und dem Stromverteilungssystem durchführt.
•
die Schaltfunktion für Netzfrequenz und variable Frequenz sowie die zugehörigen elektrischen Schutzmaßnahmen bereitstellt.
A

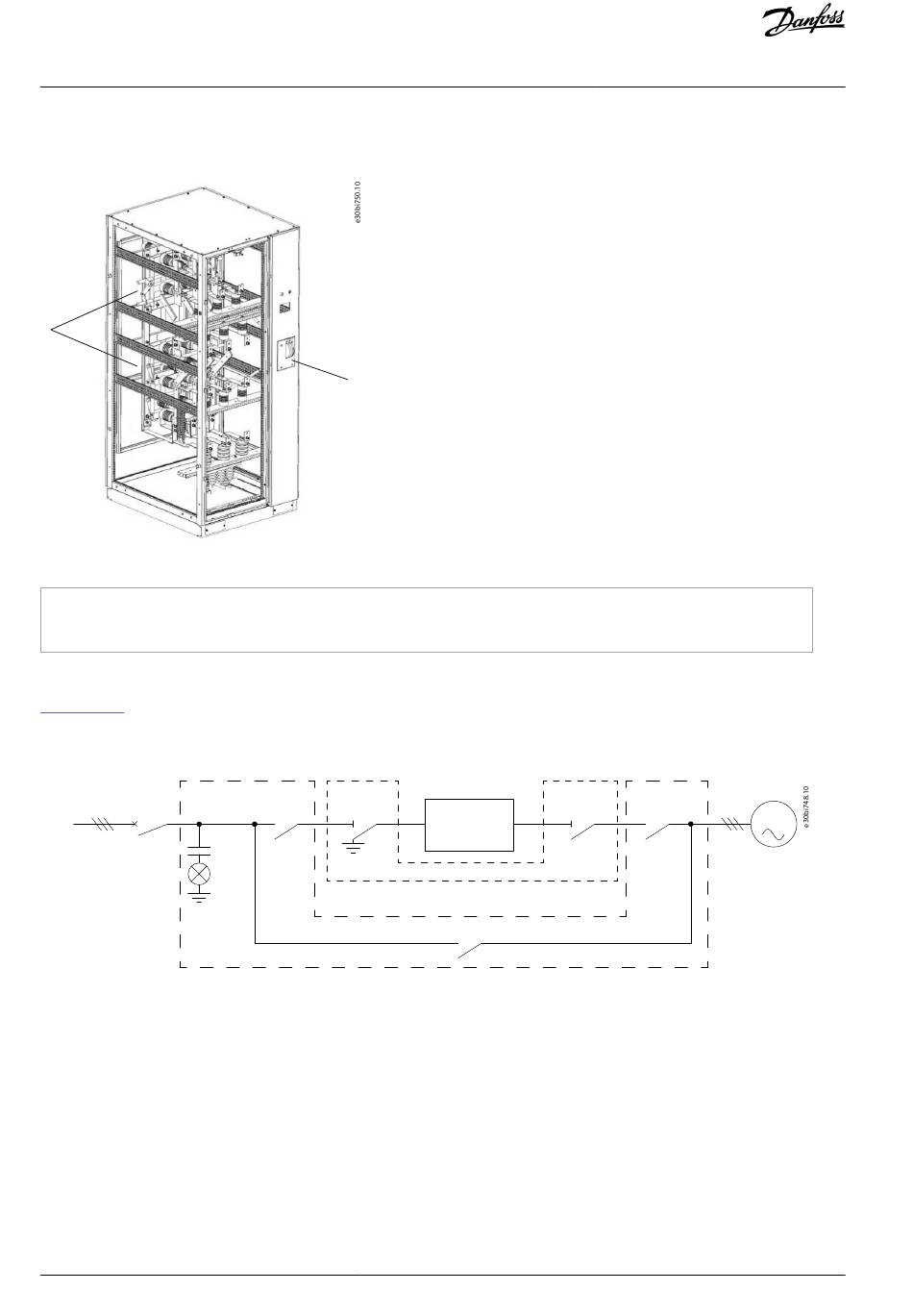

Abbildung 18: Manueller Bypass-Schaltschrank
A
Manueller Hebeltrennschalter
B
Doppelte Trennschaltertafel
3.3.7.2 Automatischer Bypass-Schaltschrank
Abbildung 19
zeigt eine automatische Bypass-Schaltschrankkonfiguration. Dabei sind:
•
KM41-KM43, Hochvolt-Vakuumschütze.
•
QS41-QS42, manuelle Hebeltrennschalter.
MCB
HV~
DN41
Abbildung 19: Schaltbild des automatischen Bypass-Schaltschranks
Bei laufendem Frequenzumrichter:
•
QS41 und QS42 sind geschlossen.
•
KM41 und KM42 sind geschlossen.
•
KM43 ist offen.
Wenn der Frequenzumrichter umgangen wird:
•
KM41 und KM42 sind offen.
•
KM43 ist geschlossen.
Bei Wartungsarbeiten am Frequenzumrichter:
26 | Danfoss A/S © 2021.06
B
KM41
QS41
Manual bypass cabinet
Automatic bypass/Synchronous transfer cabinet
QS42
Drive
KM43
Produktübersicht
KM42
M
AQ363633621020de-000201 / 172F8675
