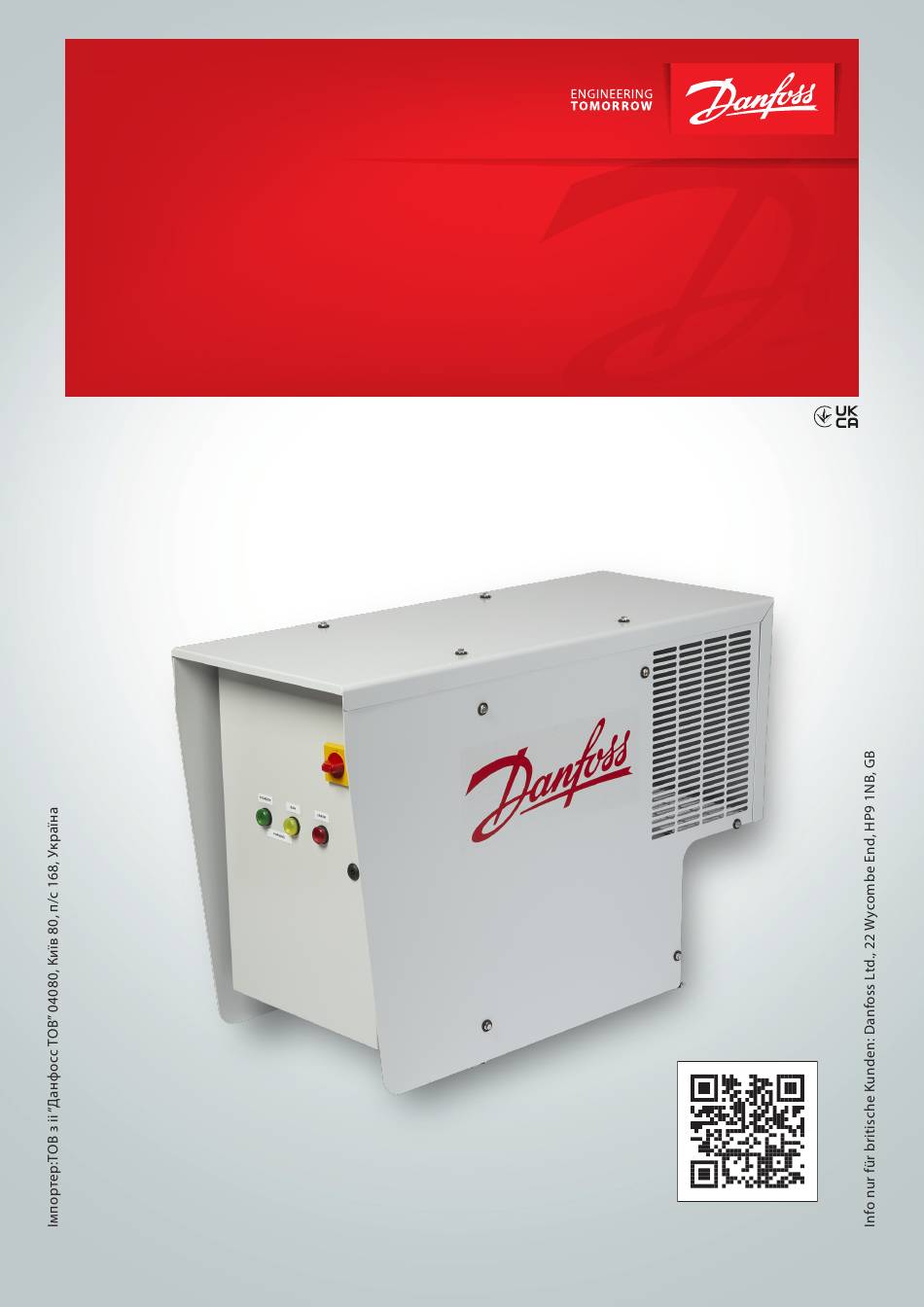

- Seite 1 Benutzerhandbuch Entlüftersystem (IPS 8) für Ammoniak 230 V AC, 50 Hz. CE-Kennzeichnung 089 0879 Weitere Sprachen des IPS 8-Benutzerhandbuchs 148R9645 148R9645 ir.danfoss.com ir.danfoss.com...
-
Seite 2: Inhaltsverzeichnis
Hebevorgang ............................................14 Elektrische Verdrahtung ........................................16 Anzeigeleuchten ........................................... 18 Schnellstart ............................................... 19 Navigation – integrierter MCX-Regler ..................................19 Konfigurieren des IPS über HMI1) am Regler MCX15B2 ..........................21 Wartung/Service/Entsorgung ...................................... 28 2 | BC306932151284de-000601 © Danfoss | Climate Solutions | 2023.10... -
Seite 3: Rechtlicher Hinweis
Title: Product Manager Danfoss only vouches for the correctness of the English version of this declaration. In the event of the declaration being translated into any other language, the translator concerned shall be liable for the correctness of the translation... -
Seite 4: Technische Daten
Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak Technische Daten Versorgungsspannung für: IPS 8, im Feld angeschlossene Magnetspulen 230 V AC, 1 ph, 50 Hz Strom 5,7 A (max. 6,5 A) Leistungsaufnahme max. 1.3 kW Kurzschlussstromfestigkeit Icc 10 kA Umgebungstemperaturbereich -10 bis +43 °C (14 bis 109 °F) Temperaturbereich Transport/Lagerung -30 bis +60 °C (-22 bis 140 °F) -
Seite 5: Bestellung
Temperaturfühler – R717, AKS 21M 084H6001 Niveauschalter LLS 4000, G 3/4" ** Danfoss Druckschalter für Lüfter kontaktieren Danfoss Drucksicherheitsschalter kontaktieren * Zum Schließen des Systemflanschs während der Systemdruckprüfung ** Siehe Abb. 1 und Abb. 10a. BC306932151284de-000601 | 5 © Danfoss | Climate Solutions | 2023.10... -
Seite 6: Einführung
Dichte sammelt sich eingetretene Luft in bestimmten Bereichen des Systems. Aus diesen Um die konstruktiv vorgesehene Leistung der kann sie mit dem Danfoss IPS 8 abgeführt werden. Hauptammoniakanlage wiederherzustellen, Die Bereiche, in denen sich die Luft ansammelt, zu erhalten und weitere Luftansammlung zu... -
Seite 7: Funktionsprinzip
17 NC-Temperaturfühler R717. Gemessen über Analogeingang AI5, Pt 1000 Verflüssiger 18 Restriktor, Entlüftungsleitung Lüfter Kompressorraum Niveauschalter LLS 4000. Zubehör. Nicht enthalten im Lieferumfang Druckschalter für Verflüssigerlüfter des Standard-IPS Sammler Filter 10 Schauglas 7 | BC306932151284de-000601 © Danfoss | Climate Solutions | 2023.10... -
Seite 8: Betriebszyklus
Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak Betriebszyklus Das Danfoss IPS 8 arbeitet in 24-Stunden-Zyklen. einer Schnellabkühlung die Temperatur weiter 45 Minuten hiervon werden für ein Pull Down bis unter den unteren Schwellenwert, geht der (Absenken des Druckes) des R452A verwendet. Regler von einer hohen Konzentration an NC-Gasen Beim Einschalten wird sofort der Pull Down aus und öffnet das Entlüftungs-Magnetventil. -
Seite 9: Entlüftungspunkte
Das Hauptentlüftungsventil wird durch „Tsat452“ in Bezug auf „VClseT“ und „VOpenT“ geregelt. Die Differenz zwischen „VClseT“ und „VOpenT“ beträgt stets 5 °K (kann von Danfoss geändert werden). Wenn „Tsat452“ < „VOpenT“, ist das Hauptentlüftungsventil EIN. Wenn „Psat717“ steigt (hier von 6,9 auf 7,7 bar), Wenn „Tsat452“... -
Seite 10: Anschlussstellen
Alternativ dazu kann der Flüssigkeitsablauf aus dem Entlüfter durch ein HD-Schwimmerventil (6) zur Niederdruckseite erfolgen (siehe Abb. 7). Flüssigkeitsstand Niederdruckseite Abb. 7 Entlüfteranschlüsse (px) und (py). Die Ablaufleitungen (c) müssen vertikal/mit Abwärtsgefälle verlegt sein. BC306932151284de-000601 | 10 © Danfoss | Climate Solutions | 2023.10... - Seite 11 Ammoniakgas absperren zu können. Schließen Sie Leitungen von ausreichender Festigkeit an das Entlüfteraustrittsrohr an und stellen Sie sicher, dass entlüftete nicht kondensierbare Gase in ein Wasserbad von mindestens 200 Litern abgeleitet werden. 11 | BC306932151284de-000601 © Danfoss | Climate Solutions | 2023.10...
-
Seite 12: Anschlusspunkte
Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak Anschlusspunkte Multi-Punkt-Entlüftung In der Werkseinstellung ist das Danfoss IPS 8 ES DARF NIE MEHR ALS EIN ENTLÜFTUNGSPUNKT GLEICHZEITIG OFFEN SEIN. für die Verarbeitung von bis zu acht Schließen Sie ein Entlüftungsventil immer, Entlüftungspunkten konfiguriert. (Multi-Punkt-Entlüftung. Siehe Abb. 10.) bevor Sie das nächste öffnen. - Seite 13 Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak LLS 4000 Abb. 10a IPS mit installiertem LLS 4000 13 | BC306932151284de-000601 © Danfoss | Climate Solutions | 2023.10...
-
Seite 14: Installation
Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak Installation Das Danfoss IPS 8 muss im Einklang mit den Verwenden Sie alle vier Hebeösen und geeignetes Aufstellorten installiert werden, die im Abschnitt Hebezeug bei der Installation (Gerätegewicht = Anschlussstellen und Anschlusspunkte 100 kg/220 lbs). dieses Dokuments angegeben sind. - Seite 15 Standby-Phase (grüne Anzeige) nationalen Vorschriften. im normalen Betrieb beobachtet, 9. Bereiten Sie einen externen Wassertank mit müssen ein oder mehrere Magnetventile einem Fassungsvermögen von mindestens repariert oder ausgetauscht werden. BC306932151284de-000601 | 15 © Danfoss | Climate Solutions | 2023.10...
-
Seite 16: Elektrische Verdrahtung
LLS 4000 MODbus Externer Hauptschalter CAN-Bus GD2, Transformator (optional) Für eine alternative Spannungsversorgung zu im Feld angeschlossenen Magnetspulen Classified as Business Clas assi sifie fie fied usin ines Abb. 16 Regelbox intern 16 | BC306932151284de-000601 © Danfoss | Climate Solutions | 2023.10... - Seite 17 Leuchten vor dem elektrischen Schaltkasten Classified as Business Classi fie fi fi fi fi fi fi fi fi fi fi fi fi fi fi d as B iness Abb. 18 Regler MCX15B2 Ein- und Ausgänge BC306932151284de-000601 | 17 © Danfoss | Climate Solutions | 2023.10...
-
Seite 18: Anzeigeleuchten
Tritt auf, wenn: Siehe Liste (x**) der Alarmbeschreibungen * Der Entlüfter entlüftet kontinuierlich, bis die maximale Laufzeitdauer (voreingestellt sind 160 Std.) erreicht ist und der Entlüfterverdichter stoppt. ** Der Entlüfterverdichter stoppt, wenn ein Alarm anliegt. 18 | BC306932151284de-000601 © Danfoss | Climate Solutions | 2023.10... -
Seite 19: Schnellstart
Temperatur und Status der Überhitzung Status des Entlü ungsvorgangs und Entlü ungszähler Informa onen zur Ak vität der Entlü ungspunkte Protokoll der Entlü ungsereignisse Abb. 21 – Standard-Hauptfenster. Betriebsmodus (Startmodus) (Nur Beispiele) Bubbler-Funktion. Siehe Abb. 22. BC306932151284de-000601 | 19 © Danfoss | Climate Solutions | 2023.10... - Seite 20 Siehe Parameterbeschreibung für Bubbler in Tabelle 01, Unit con g > Bubbler settings (Gerätekon guration > Bubbler-Einstellungen) Wenn das Wassermagnetventil (angeschlossen an DO15) für den Bubbler geö net ist, wird das Symbol angezeigt Abb. 22 20 | BC306932151284de-000601 © Danfoss | Climate Solutions | 2023.10...
-
Seite 21: Konfigurieren Des Ips Über Hmi1) Am Regler Mcx15B2
Zeit, abgelaufen ist, und schließt sich wieder Human Machine Interface (HMI) ist die Schnittstelle zwischen dem IPS und dem Benutzer. Hier die Tastatur und das Display des MCX15B2 BC306932151284de-000601 | 21 © Danfoss | Climate Solutions | 2023.10... - Seite 22 Lesen 8115 aber bei einer Differenz von 5K(9R) Wenn Psat717 sinkt, sinken sowohl „VClseT“ als auch „VOpenT“, aber bei einer Differenz von 5K(9R) Siehe auch V15, Valve Close; V42, BPHStatus BC306932151284de-000601 | 22 © Danfoss | Climate Solutions | 2023.10...
- Seite 23 Der gemessene Druck R717. Von AI2 Druckgastemperatur DisTemp -32768 32767 Lesen 8159 Die gemessene Temperatur an der Druckleitung des Verdichters. Von AI3 Sauggastemperatur SuctionTemp -2147483648 2147483647 Lesen 8160 Die am Hauptentlüftungsventil gemessene Temperatur. Von AI4 BC306932151284de-000601 | 23 © Danfoss | Climate Solutions | 2023.10...
- Seite 24 Zeigt an, wie viele Liter nicht kondensierbarer Gase insgesamt -2147483648 2147483647 Lesen 8196 entfernt wurden Prozentsatz für Entlüftungspunktventil Nr. 16 PP16 -2147483648 2147483647 Lesen 8198 Der prozentuale Anteil der Zeit für diesen Entlüftungspunkt BC306932151284de-000601 | 24 © Danfoss | Climate Solutions | 2023.10...
- Seite 25 AKTIV Lesen 1902 .09 Überhitzungsalarm. Wenn V46, TshCalculate > Alarmeinstellung Tsh Alarm AUTO AKTIV Lesen 1902 .10 Standarddifferenz von 15 K (LI7, nur Tsh Danfoss). NC.Temp.Sensor AI5, Temperaturfühler für nicht kondensierbares Gas, AUTO AKTIV Lesen 1902 .11 Hi temperature Hochtemperaturalarm NC.TempSens...
- Seite 26 Entlüftungsventil Nr. 12 Schließer Lesen 18022 Valve13 Entlüftungsventil Nr. 13 Schließer Lesen 18023 Valve14 Entlüftungsventil Nr. 14 Schließer Lesen 18024 Valve15 Entlüftungsventil Nr. 15 Schließer Lesen 18025 Alarm Alarm Schließer Lesen 18002 BC306932151284de-000601 | 26 © Danfoss | Climate Solutions | 2023.10...
- Seite 27 Bei allen Alarmen außer (*) wird die rote Leuchte an der Außenseite des Kastens aktiviert Bei Alarmen, die nicht zurückgesetzt werden können und/oder bei denen die Ursache nicht identifiziert wurde, wenden Sie sich bitte an Danfoss Legende zu Stufen: 0 = Leseansicht, 2 = Installateuransicht (Code 200) 3 = Danfoss-Serviceansicht (Danfoss kontaktieren) BC306932151284de-000601 | 27 ©...
-
Seite 28: Wartung/Service/Entsorgung
Alle Zulaufleitungen von den Entlüftungspunkten von Den Regler neu starten, um den Abpumpvorgang der Ammoniakanlage schließen. Keines der Absperrventile zwangsweise einzuleiten zwischen IPS 8 und Schwimmerventil schließen Den Regler neu starten, um den Abpumpvorgang 20 Minuten warten zwangsweise einzuleiten 20 Minuten warten... - Seite 29 29 | BC306932151284de-000601 © Danfoss | Climate Solutions | 2023.10...
