VACON® 1000
Bedienungsanleitung
•
Zement und Materialien: Brecher, Mischer, Extruder, Drehrohröfen, Trocknungsöfen, Lüfter und Wasserpumpen.
•
Zucker und Ethanol: Mühlen, Pumpen und Lüfter.
•
Kommunale Arbeiten: Wasserversorgungspumpen, Abwasserpumpen, Wärmenetzpumpen.
3.3 Systemhardware
Der VACON® 1000 Mittelspannungsumrichter besteht aus einem Reglerschaltschrank, einem Leistungszellen-Schaltschrank, einem
Transformatorschrank und einem Verteilerschrank. Andere Schaltschränke können entsprechend den Kundenanforderungen in der
jeweiligen Anwendung konfiguriert werden.
Es gibt zwei Arten von Antriebsgehäusen:
•
Standalone mit Nennströmen bis 215 A
•
Anreihausführung mit Nennströmen von 215–680 A (IEC-Nennwerte bis 11 kV, UL-Nennwerte bis 6,9 kV)
A
C

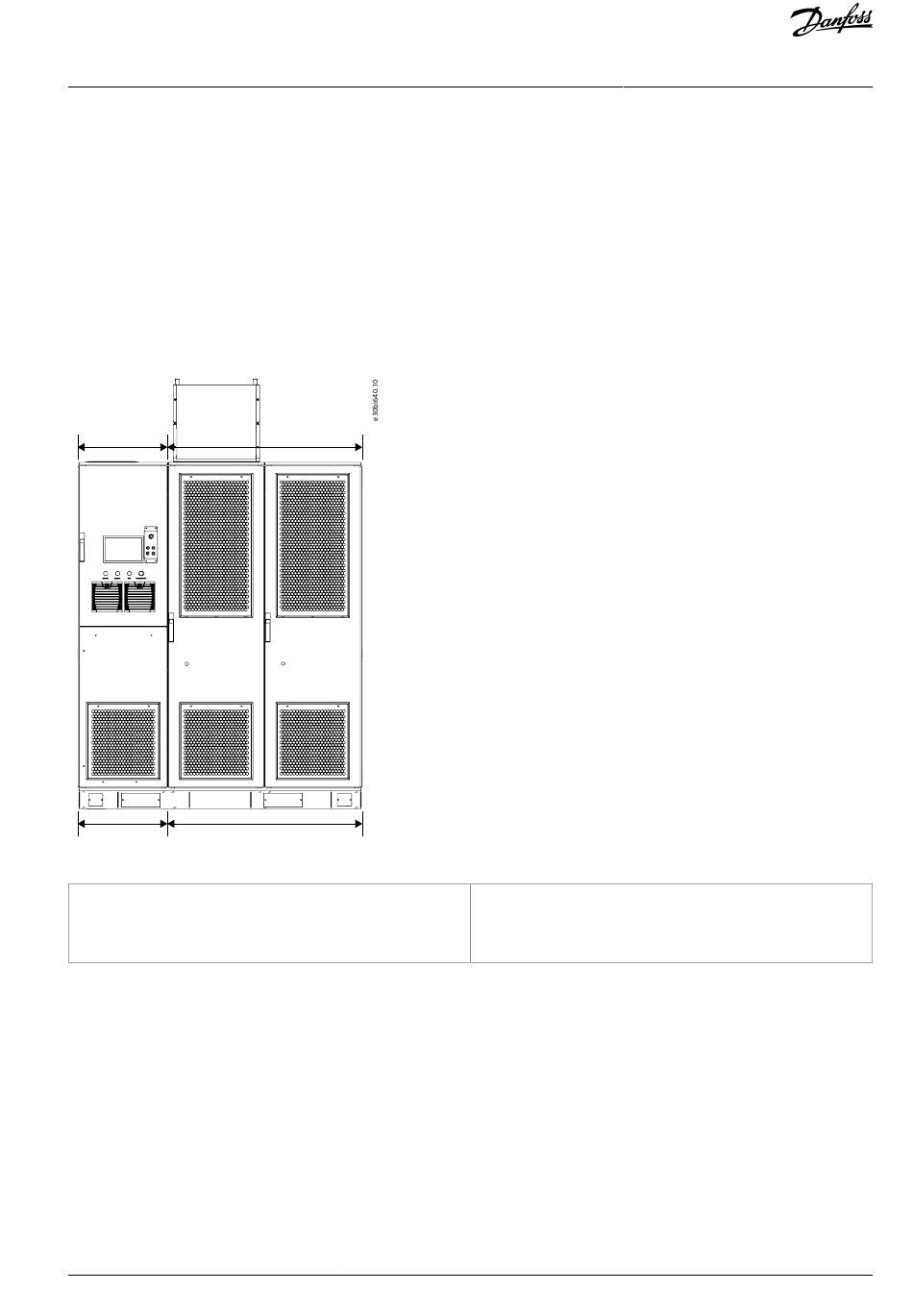

Abbildung 1: Aufbau eines Standalone-Systems
A
Schaltschrank
B
Leistungszellen-Schaltschrank
Danfoss A/S © 2021.06
B
D
C
Verteilerschrank
D
Transformatorschrank
AQ363633621020de-000201 / 172F8675 | 15
Produktübersicht
