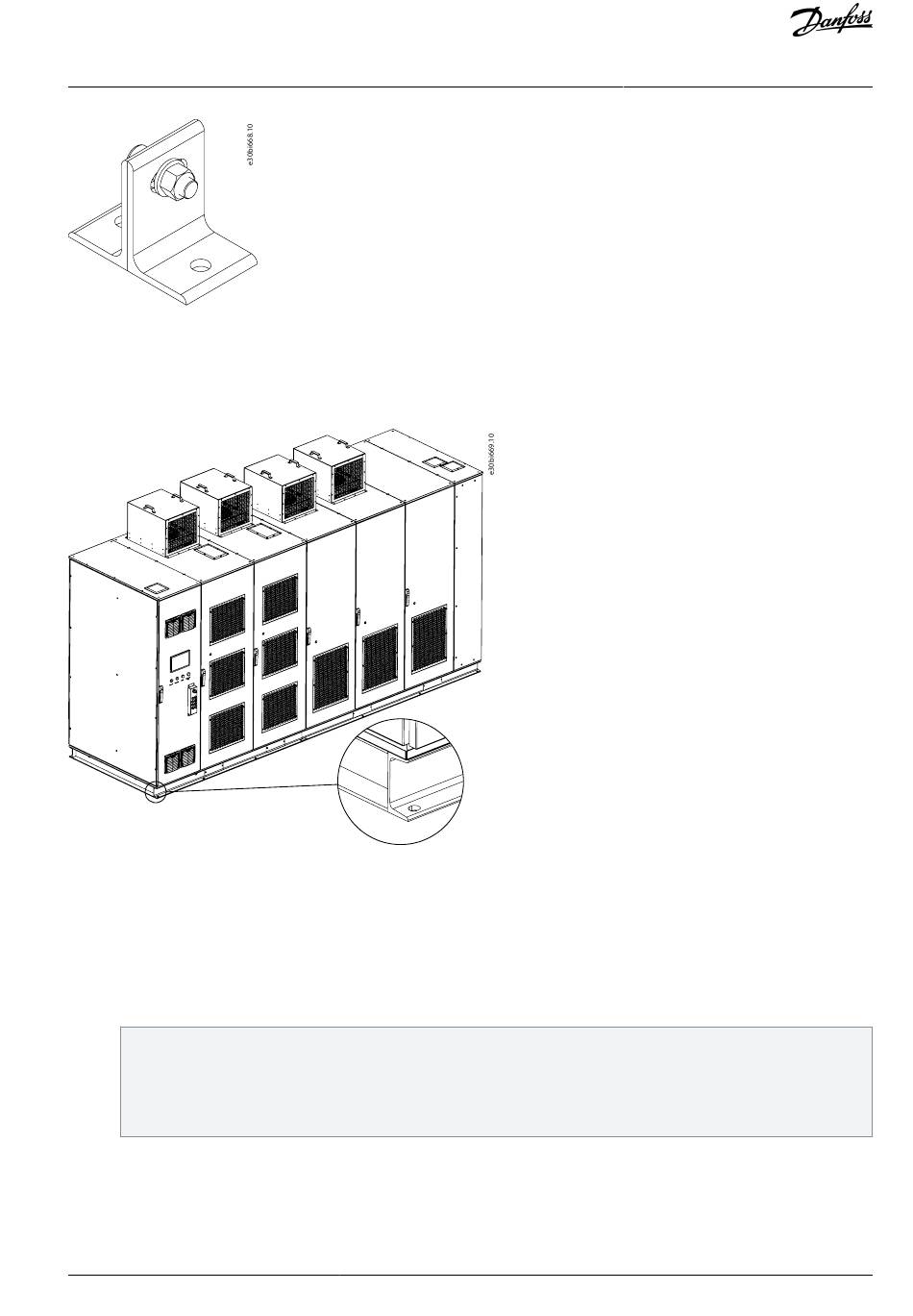

Abbildung 38: Winkelstahl
5.2.2 Montage der Schaltschränke
Verbinden und befestigen Sie das runde Loch an jedem Kanalstahlsockel mit dem Grabenkanalstahl. Verwenden Sie M12×35-
Schrauben. Der Schaltschrank kann auch mit dem Kanalstahlsockel verschweißt werden.
Abbildung 39: Montage der Schaltschränke am Fundament
5.3 Installation der Leistungszellen
Für die Zusammenarbeit während der Installation sind mindestens zwei Personen erforderlich.
Optional ist ein Leistungszellen-Hubwagen von Danfoss erhältlich.
1.
Sobald die Leistungszelle aus der Verpackung genommen wurde, stellen Sie sicher, dass sie nicht beschädigt ist.
2.
Verwenden Sie den Hubwagen der Leistungszelle oder eine andere Hebevorrichtung, um die Leistungszelle zu bewegen
und anzuheben.
Die Hebevorrichtung muss:
-
In der Lage sein, das Gewicht der Leistungszellen zu heben.
-
In der Lage sein, die Leistungszellen auf die erforderliche Höhe zu heben.
-
Einen Verriegelungsmechanismus besitzen.
3.
Schieben Sie die Leistungszelle vollständig in den Aufnahmeschlitz im Schaltschrank.
Danfoss A/S © 2021.06
Mechanische Installation
AQ363633621020de-000201 / 172F8675 | 45
