VACON® 1000
Bedienungsanleitung

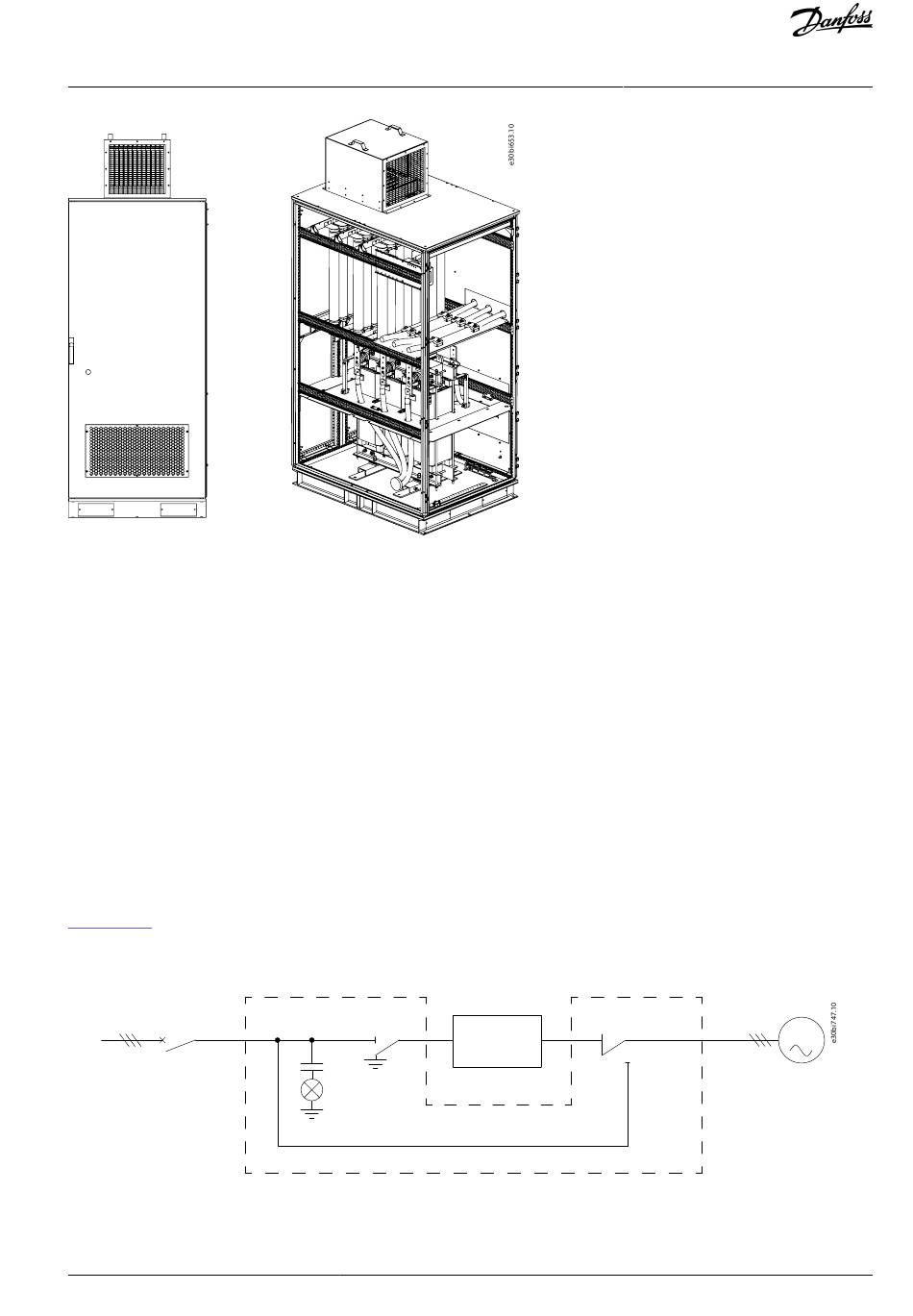

Abbildung 16: Ausgangsfilterschrank
Wann ist die Option Ausgangsfilterschrank auszuwählen?
Der Bedarf nach einem Ausgangsfilter ist anwendungs- und fallspezifisch. Um herauszufinden, ob ein dU/dt-Filter erforderlich ist,
müssen Sie mehrere Dinge beachten:
•
Den Motortyp.
•
Den Motorkabeltyp.
•
Die Länge des Motorkabels.
Wenden Sie sich an Danfoss, um zu beurteilen, ob ein dU/dt-Filter erforderlich ist.
3.3.7 Bypass-Schaltschrank
Verschiedene Bypass-Schaltschränke sind als optionales Zubehör erhältlich:
•
Manueller Bypass-Schaltschrank
•
Automatischer Bypass-Schaltschrank
•
Synchrontransfer-Schaltschrank
3.3.7.1 Manueller Bypass-Schaltschrank
Abbildung 17
zeigt eine typische Bypass-Schaltschrankkonfiguration, wobei:
•
QS41 ein einpoliger Trennschalter mit einem manuellen Erdungs-Hebeltrennschalter ist.
•
QS42 und QS43 zweipolige manuelle Hebeltrennschalter (Wechsler) sind.
MCB
HV~
Abbildung 17: Schaltbild des manuellen Bypass-Schaltschranks
Der Bypass-Schaltschrank enthält einen Trennschalter, der:
Danfoss A/S © 2021.06
QS41
Drive
DN41
Manual bypass cabinet
Produktübersicht
QS42
QS43
AQ363633621020de-000201 / 172F8675 | 25
M
