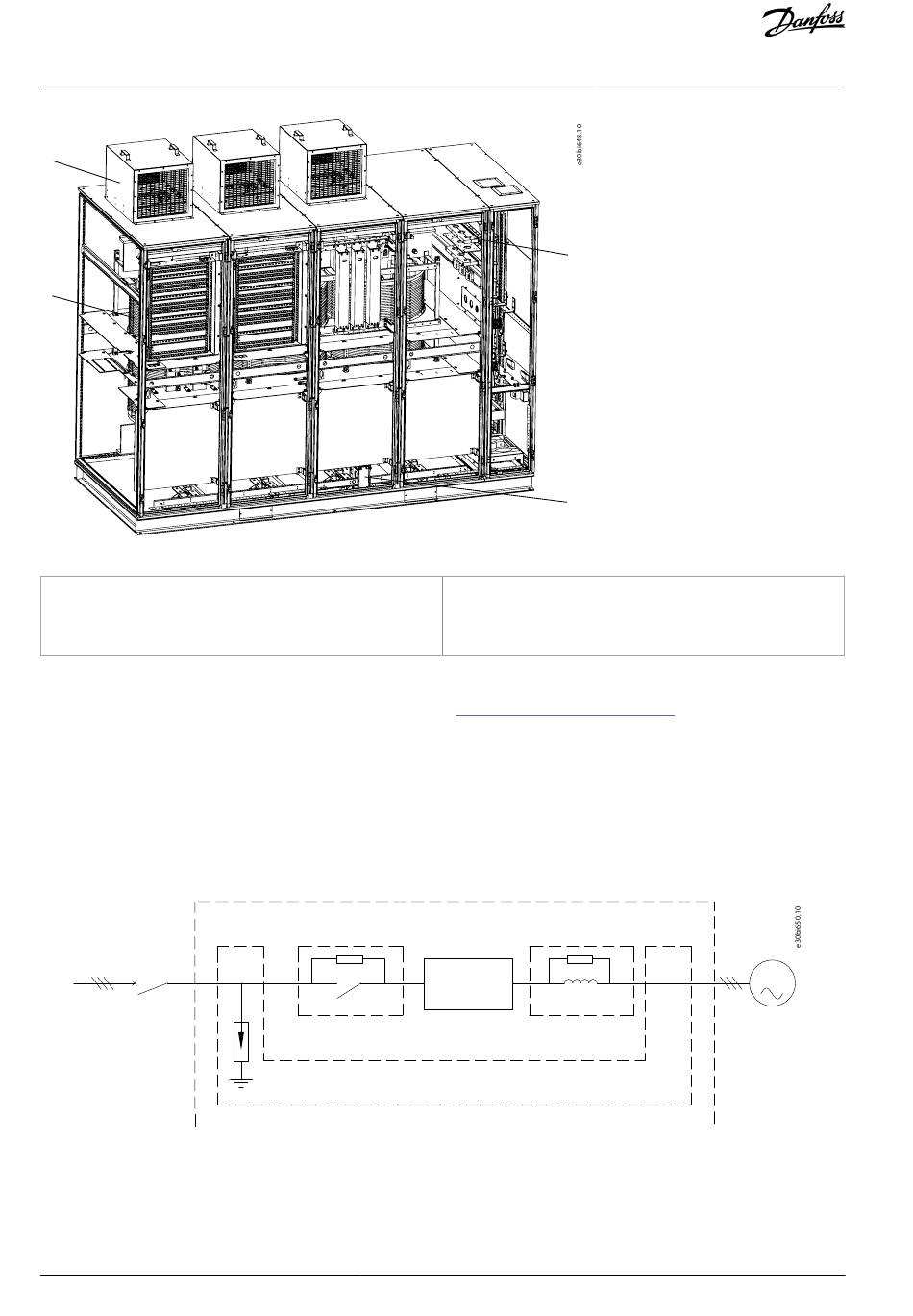

Abbildung 11: Transformatorschrank in VACON® 1000 Anreihsystemen
A
Lüfter
B
Phasenschiebertransformator
3.3.4 Verteilerschrank
Der Verteilerschrank wird für Feldkabelanschlüsse verwendet. Siehe
3.3.5 Anlauf-Schaltschrank
Der Anlauf-Schaltschrank (+PSTC) ist eine Option für die VACON® 1000 Anreihsysteme. Die Hauptfunktion des Anlauf-Schalts-
chranks besteht darin, Einschaltströme zu verringern, die zu einem Abfall der Versorgungsspannung führen können:
•
Ein Phasenschiebertransformator mit großer Kapazität kann einen Magnetisierungsstoß erzeugen, der bis zu dem 6- bis 8-fa-
chen des Nennstroms des Transformators selbst beträgt.
•
Die Leistungszellen des Frequenzumrichters enthalten mehrere Kondensatoren, die einen hohen Vorladestrom benötigen,
wenn Hochspannung anliegt.
MCB
HV~
Abbildung 12: Diagramm der Primärseite des Anlauf-Schaltschranks
Den Anlauf-Schaltschrank zwischen Hochspannungs-Leistungseingang und Phasenschiebertransformator montieren. Wenn der
MCB des Frequenzumrichters geschlossen ist, begrenzt der Anlauf-Schaltschrank schnell und effizient den Magnetisierungsstoß
und den Ladestrom der Kondensatoren. Nach dem Einschalten des Frequenzumrichters durchläuft der strombegrenzende Wider-
stand den KM51-Bypass und der Frequenzumrichter kann normal arbeiten.
