VACON® 1000
Bedienungsanleitung
A
Ausgangsklemme
B
Kühlkörper
C
Griff
D
Sicherung
E
Eingangsklemme
RS
Glasfaser (empfangen)
TS
Glasfaser (senden)
3.3.3 Transformatorschrank
Der Transformatorschrank enthält den Phasenschiebertransformator und sein Zubehör.
Der Transformator ist für einfachen Transport und einfache Installation durch Schrauben in den Schranksockel integriert. In Werk-
seinstellung meldet das System einen Alarm wegen zu hoher Temperatur, wenn die Transformatortemperatur 95 °C übersteigt,
schaltet aber nicht ab. Wenn die Temperatur 110 °C übersteigt, meldet das System einen extra hohen Temperaturfehler und schal-
tet sich ab.
In Standalone-Systemen wird der gleiche Lüfter zur Kühlung von Transformator- und Leistungszellenschränken verwendet.
A
B

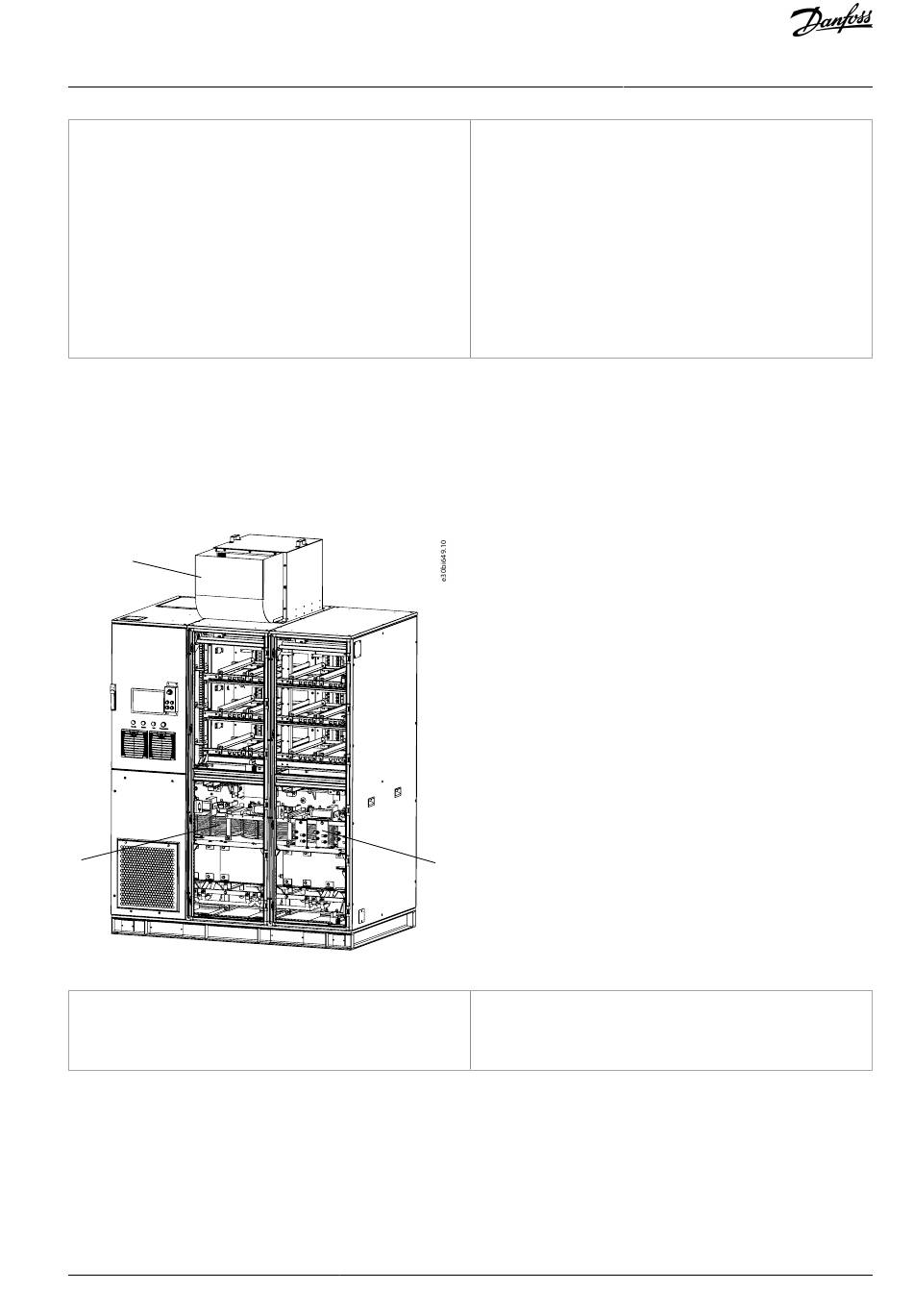

Abbildung 10: Transformatorschrank in VACON® 1000 Standalone-Systemen
A
Lüfter
B
Phasenschiebertransformator
Danfoss A/S © 2021.06
COM
Kommunikationsfehleranzeige
DRV
Antriebsfehleranzeige
UV
Unterspannungsanzeige
TMP
Übertemperaturanzeige
PWR
Leistungsanzeige
OV
Überspannungsanzeige
CDL
50 V DC-Zwischenkreis-Spannungsanzeige
C
C
Eingangsstrom Hallsensor
Produktübersicht
AQ363633621020de-000201 / 172F8675 | 21
