VACON® 1000
Bedienungsanleitung
6.6 Erdung
Verwenden Sie Verbindungssammelschienen, um die Erdungssammelschienen in jedem Schrank anzuschließen.
Bei Installationen gemäß IEC-Norm beträgt der Mindestquerschnitt der Verbindungssammelschienen:
•
Standalone-Ausführung: 25 mm × 3 mm.
•
Anreihausführung <350 A: 40 mm × 3 mm.
•
Anreihausführung 350–680 A: 50 mm × 4 mm.
Bei Installationen gemäß UL-Norm muss der Querschnitt der Verbindungssammelschienen mindestens 50 mm × 6 mm betragen.
Verbinden Sie die Haupterdungsschiene des Schaltschranks mit dem Systemerdungskabel. Der empfohlene Mindestquerschnitt für
den Anschluss beträgt 95 mm
Der Querschnitt der Erdungskabel muss ≥16 mm
sphasenleiter betragen. Zusätzlich muss der Erdungswiderstand des Erdungsanschlusses kleiner als 4 Ω sein.
Der Erdableitstrom muss niedriger als 3,5 mA AC oder 10 mA DC sein und die Sicherheitsspezifikationen für Geräte mit hohem
Ableitstrom erfüllen.
Der Schutzleiter der Erdungsklemme des Systems muss zuverlässig geerdet sein, um Unfälle zu vermeiden.
Verwenden Sie das gleiche Erdungskabel nicht mit anderen Leistungselektronikgeräten oder Schweißgeräten. Erden Sie jeden Fre-
quenzumrichter unabhängig voneinander, wenn sich mehrere Frequenzumrichter im selben Raum befinden. Der Reihenanschluss
an die Erde ist verboten.

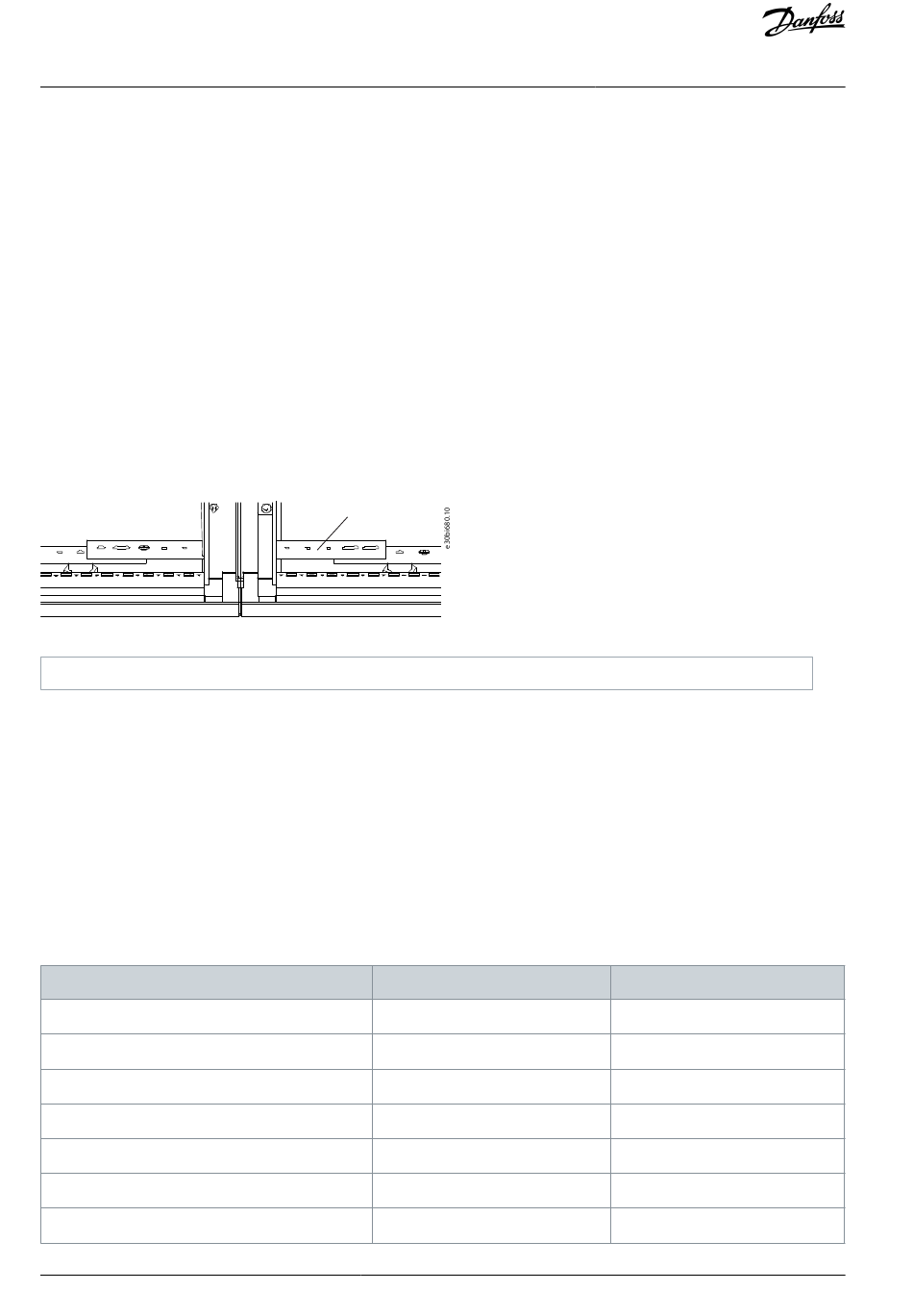

Abbildung 50: Erdungsverbindung zwischen Schaltschränken
A
Verbindungssammelschiene
6.7 Auswahl der Leistungskabel
•
Verwenden Sie bewehrte dreiadrige Kupferkabel mit XLPE- oder ERP-Isolierung und metallischem Schirmgeflecht.
•
Der empfohlene Querschnitt für Leistungs- und Motorkabel basiert auf der Einkabelmethode des dreiadrigen Kabels und einer
Umgebungstemperatur von 40 °C. Wenn sich die Bedingungen ändern (Kabelkonfiguration, Kabelbündel und Umgebungstem-
peratur), siehe die Planungsinformationen entsprechend der Kabelkonfiguration.
•
Die höchste Temperatur der Kabel im Schaltschrank bei Dauerbetrieb beträgt 90 °C.
•
Das Motorkabel im Schaltschrank besteht aus einer Kupferseele mit Ethylen-Propylen-Kautschuk-Isolierung und einem Vinyl-
chlorid-Mantel.
•
Ist die Eingangsspannung größer als die Ausgangsspannung, muss die Nennspannung des Ausgangsleistungskabels der Ein-
gangsspannung entsprechen.
Tabelle 6: Empfohlene Leistungskabelgrößen
Nenn-Eingangs-/Ausgangsstrom
≤100 A
≤120 A
≤150 A
≤190 A
≤240 A
≤270 A
≤310 A
54 | Danfoss A/S © 2021.06
2
.
2
betragen und darf nicht mehr als die Hälfte des Querschnitts der Hochspannung-
A
Leiterspezifikation, IEC
25 mm
35 mm
50 mm
70 mm
95 mm
120 mm
150 mm
2
2
2
2
2
2
2
Elektrische Installation
Leiterspezifikation, UL
2 AWG
2 AWG
1 AWG
1/0 AWG
2/0 AWG
4/0 AWG
250 kcmil
AQ363633621020de-000201 / 172F8675
