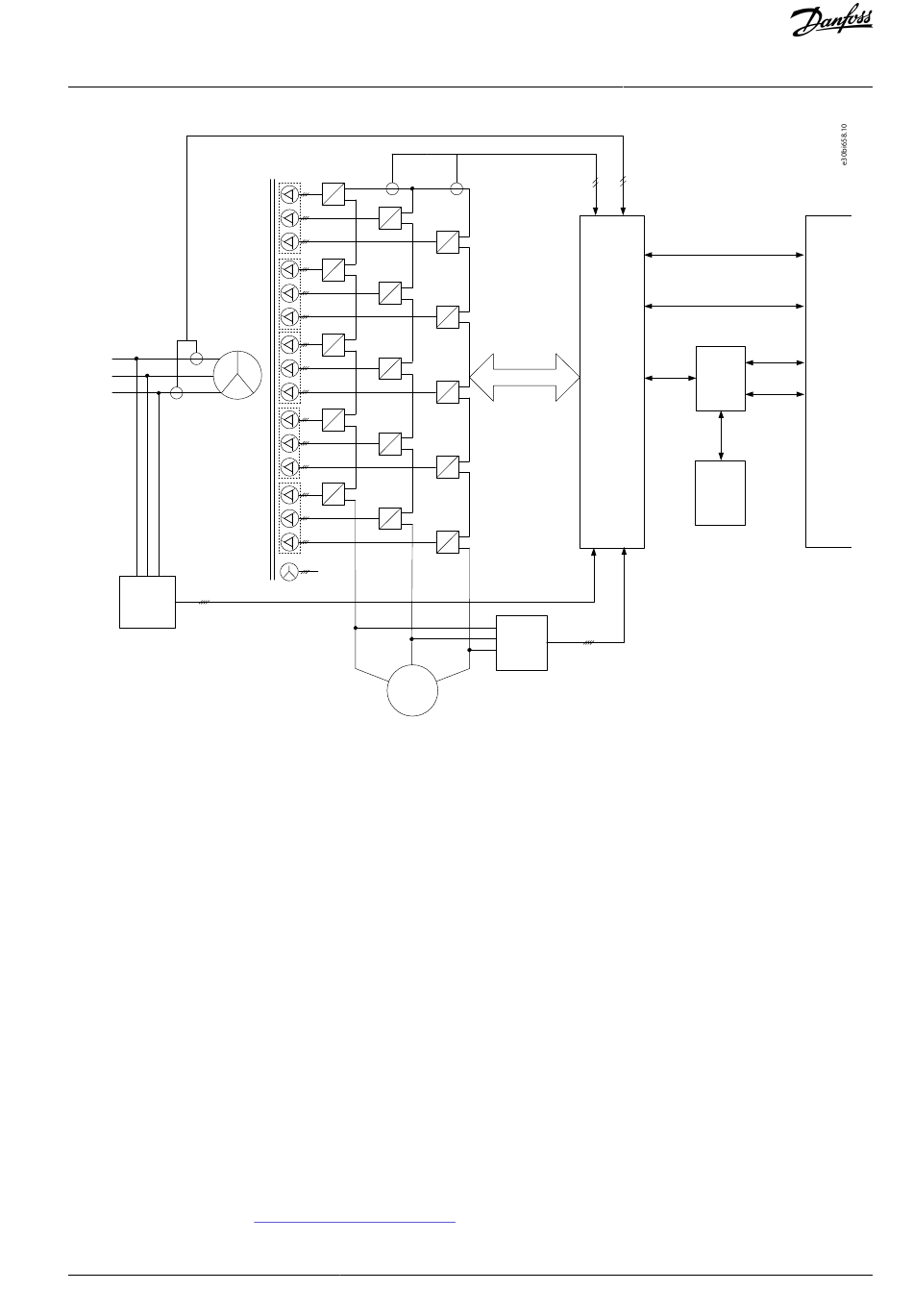

Abbildung 28: Aufbaudiagramm des Steuerungssystems
Die Hauptfunktionen des Hauptsteuerungssystems umfassen:
•
Digitalein- und -ausgang
•
Analogein- und -ausgang
•
PWM-Steuersignalerzeugung jeder Leistungszelle
•
Codierung und Decodierung des Steuersignals
•
Selbstdiagnose des Systems
•
Lieferung diverser Umsetzungsanweisungen
•
Erfassung und Handhabung verschiedener Fehler
•
Kommunikation mit externen Systemen
Um die Anwendungsflexibilität am Standort zu erhöhen, wird eine SPS zur logischen Verarbeitung der internen Schaltsignale, Be-
triebssignale und Statussignale des Mittelspannungs-Frequenzumrichters eingesetzt. Der VACON® 1000 Mittelspannungs-Frequen-
zumrichter verwendet eine hochwertige SPS für:
•
Ein- und Ausgangsantriebssignalsteuerung
•
Schutz und Verriegelung
•
Externe Fehlererkennung
•
Kommunikation mit der Hauptsteuerung
•
Steuerung der Mensch-Maschine-Schnittstelle
Die Mensch-Maschine-Schnittstelle (HMI) basiert auf einem hochauflösenden Flüssigkristall-Touchscreen. Es ist einfach zu bedienen
und dient zur Einstellung von Funktionsparametern, Anzeige und Aufzeichnung von Systemstatus, Betriebsstatus und Fehlern über
die Verbindung zur SPS. Siehe
Danfoss A/S © 2021.06
Eingangsstromwandler
Leistungszellen
24°
≈
≈
≈
≈
12°
≈
≈
≈
≈
0°
≈
≈
≈
≈
-12°
≈
≈
≈
≈
-24°
≈
≈
≈
≈
Hilfswicklung
Motor
7
Mensch-Maschine-Schnittstelle.
Ausgangsstromwandler
≈
≈
Glasfaserkabel-
≈
Kommunikation
≈
Haupt-
steue-
rungssys-
tem
≈
≈
≈
≈
≈
≈
Ausgangs -
span-
nungssen -
sor
Produktübersicht
4–20 mA/0–10 V
Analogsignale
Digitalsignale
E/A-Signale
RS485
SPS
RS485
RS485
HMI
