VACON® 1000
Bedienungsanleitung
•
Ausgangszustand: KM41 und KM42 sind geschlossen und KM43 ist offen.
•
Phasensynchronisation: Der Frequenzumrichter läuft mit Netzfrequenz und beginnt, die Phase mit der Netzspannung zu syn-
chronisieren.
•
Synchrontransfer: Nach Phasensynchronisation wird KM43 geschlossen und der Lasttransfer ins Netz gestartet.
•
Synchrontransfer beendet: Nach dem Lasttransfer werden KM42 und KM41 geöffnet.
Prozessablauf des Lasttransfers vom Netz zum Frequenzumrichter
•
Ausgangszustand: KM41 und KM42 sind offen und KM43 ist geschlossen.
•
Phasensynchronisation: KM41 ist geschlossen. Der Frequenzumrichter läuft mit Netzfrequenz und beginnt, die Phase mit der
Netzspannung zu synchronisieren.
•
Synchrontransfer: Nach Phasensynchronisation wird KM42 geschlossen und der Lasttransfer zum Frequenzumrichter wird ges-
tartet.
•
Synchrontransfer beendet: Nach dem Lasttransfer wird KM43 geöffnet.
3.4 Systembetrieb
3.4.1 Hauptschaltkreis

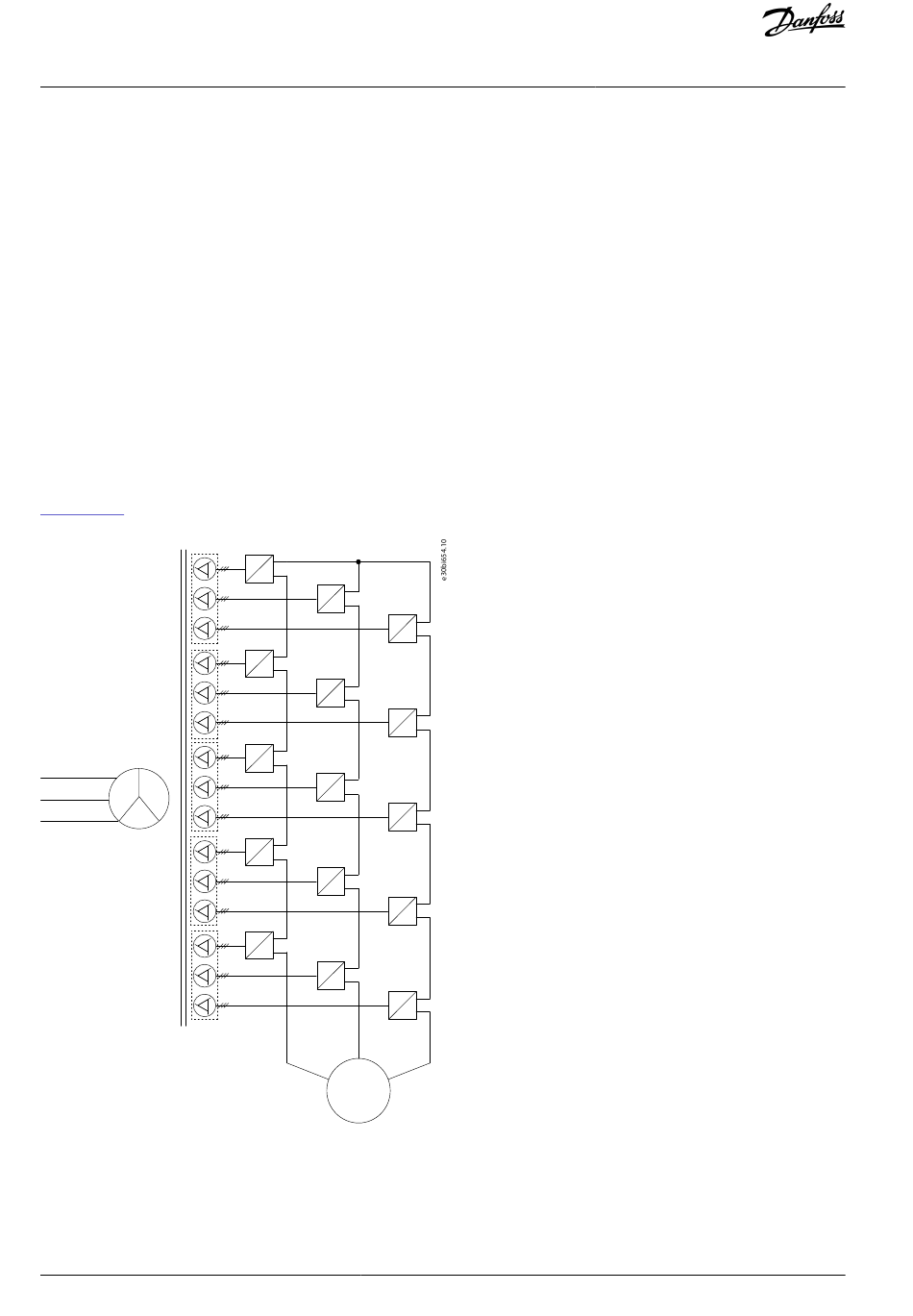

Das typische topologische Aufbaudiagramm des Hauptschaltkreises des VACON® 1000 Mittelspannungs-Frequenzumrichters ist in
Abbildung 24
dargestellt.
Quelle
Phasenschiebertransformator
Abbildung 24: Hauptschaltbild von VACON® 1000
Der Phasenschieber-Gleichrichtertransformator ist ein dreiphasiger luftgekühlter Trockentransformator, der direkt mit der einge-
henden Hochspannung verbunden ist. Die Sekundärwicklungen verwenden eine erweiterte Dreieckschaltung, die den Gehalt der
eingangsseitigen Stromverzerrung verringern kann. Der Phasenverschiebungswinkel zwischen den Sekundärwicklungen kann nach
folgender Formel berechnet werden:
30 | Danfoss A/S © 2021.06
Leistungszellen
24°
≈
≈
≈
≈
12°
≈
≈
≈
≈
0°
≈
≈
≈
≈
-12°
≈
≈
≈
≈
-24°
≈
≈
≈
≈
Motor
≈
≈
≈
≈
≈
≈
≈
≈
≈
≈
Produktübersicht
AQ363633621020de-000201 / 172F8675
