Austausch Der Rotorfedern Im Druckaustauscher; 8.1 Demontage - Danfoss iSave 40 Serviceanleitung

Serviceanleitung | Demontage und Montage des iSave 40
8. Austausch der
Rotorfedern im
Druckaustauscher.
20
Es ist grundsätzlich nicht erforderlich,
die Rotorfedern zu wechseln. Sollte dies
dennoch notwendig werden, befolgen
Sie bitte unten stehende Anweisungen:

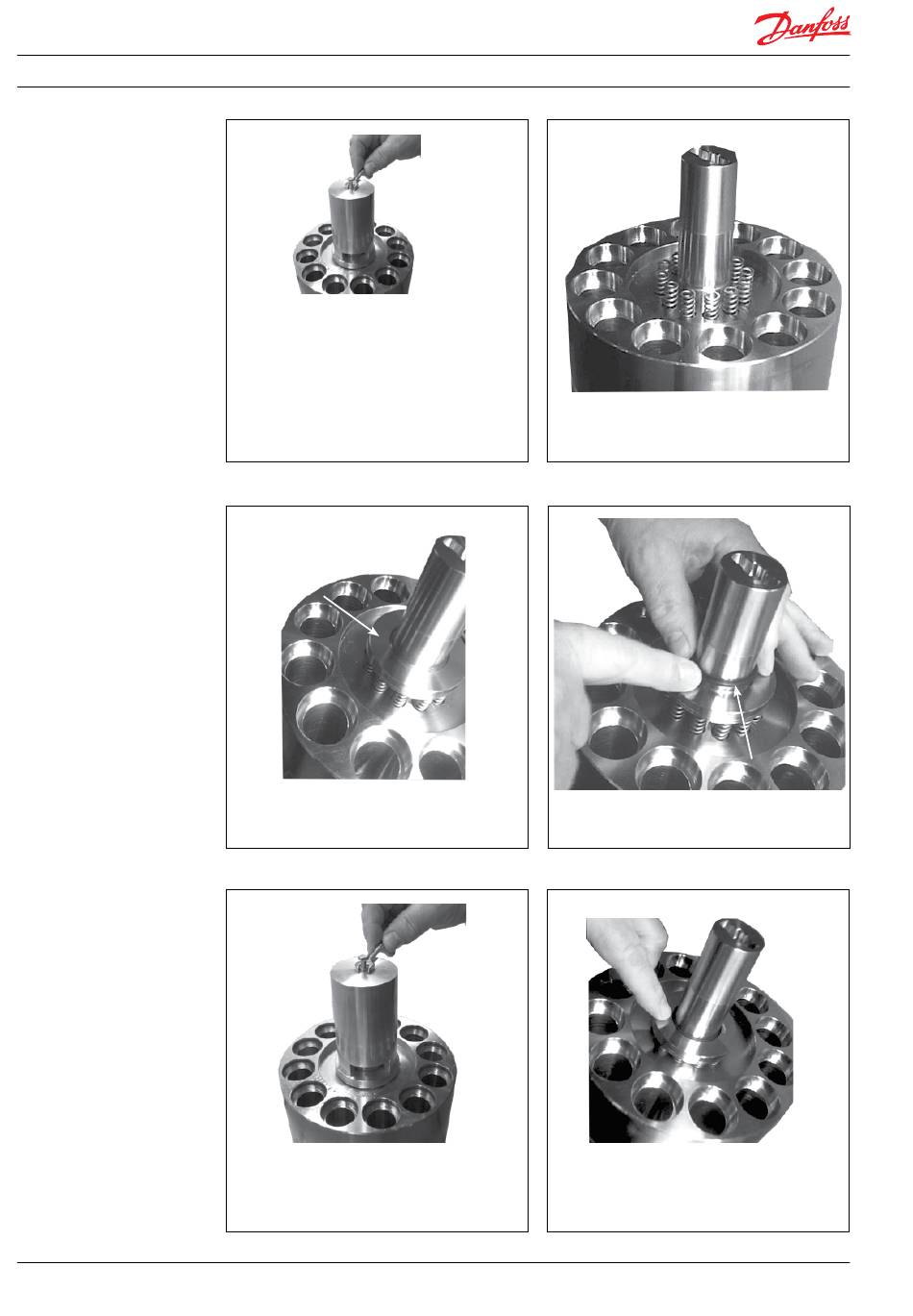

8.1 Demontage

Drücken Sie mit Hilfe des bereitgestellten
Werkzeugs die Halterung nach unten,
entfernen/durchtrennen Sie den O-Ring
und entfernen Sie die Halterung.
2. Montieren Sie die Halterung
über den Federn.
4. Drücken Sie mit Hilfe des bereitgestellten
Werkzeugs die Halterung nach unten,
indem Sie die Mutter festziehen, bis der
O-Ring in der Aussparung sitzt.
180R9242 | AX073186502910de-000601 | 12.2019
1. Tauschen Sie die Rotorfedern aus.
3. Montieren Sie den O-Ring
über der Halterung.
5. Heben Sie die Schrauben-Werkzeug-
Konstruktion vorsichtig an und prüfen
Sie den montierten O-Ring.
