Serviceanleitung | Demontage und Montage des iSave 40
4.
Montage der
Boosterpumpe
8
WARNHINWEIS:
Verwenden Sie bei der Montage des iSave
kein Silikon. Demontierte O-Ringe dürfen
nicht wiederverwendet werden, da sie
beschädigt sein könnten. Verwenden
Sie stattdessen immer neue O-Ringe.
Wichtiger Hinweis:
Es ist unbedingt notwendig, dass Wartungs-
arbeiten an der Pumpe nur in absolut
sauberem Zustand durchgeführt werden.
Alle Teile müssen vor der Montage absolut
sauber sein.

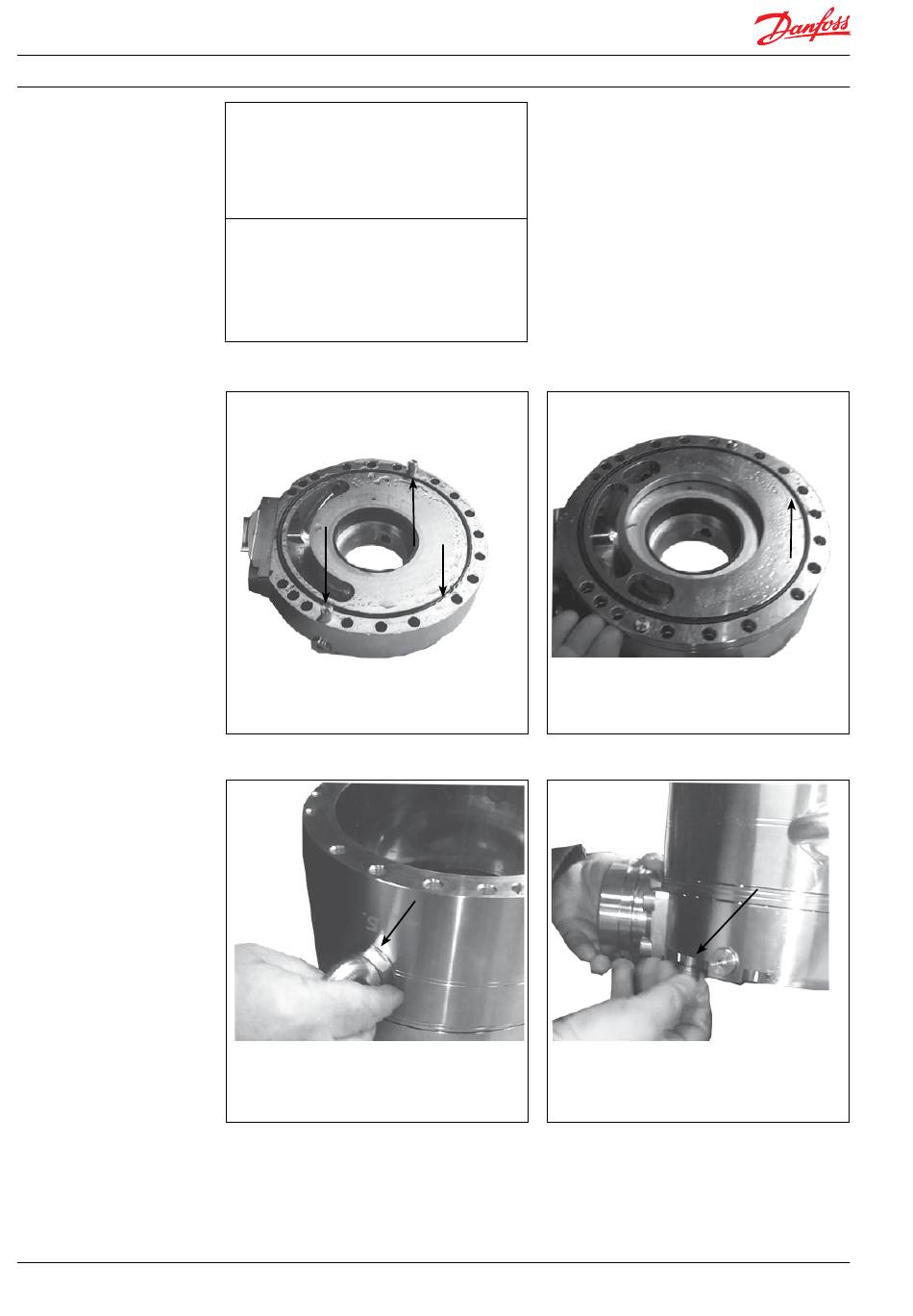

1.
Legen Sie den Flansch des HD-Austritts auf
eine Platte und montieren Sie den O-Ring
und die beiden Stifte.
3.
Drehen Sie den Stator mit den beiden
Markierungsringen, die sich am nächsten
an der Durchlassplatte befinden, und
setzen Sie den Stator auf die beiden Stifte.
180R9242 | AX073186502910de-000601 | 12.2019
Schmierung:
Um ein Festfressen der Schrauben
zu verhindern, schmieren Sie alle
Gewinde mit Schmiermittel vom Typ PTFE.
ALLE zu montierenden Teile müssen
unbedingt mit sauberem, gefiltertem
Wasser befeuchtet werden
(vor allem alle PEEK-Komponenten).
2.
Richten Sie die Durchlassplatte auf
den beiden Stiften aus und montieren
Sie den O-Ring auf der Durchlassplatte.
4.
Schrauben Sie von unten zwei Schrauben
von Hand in den Stator.
