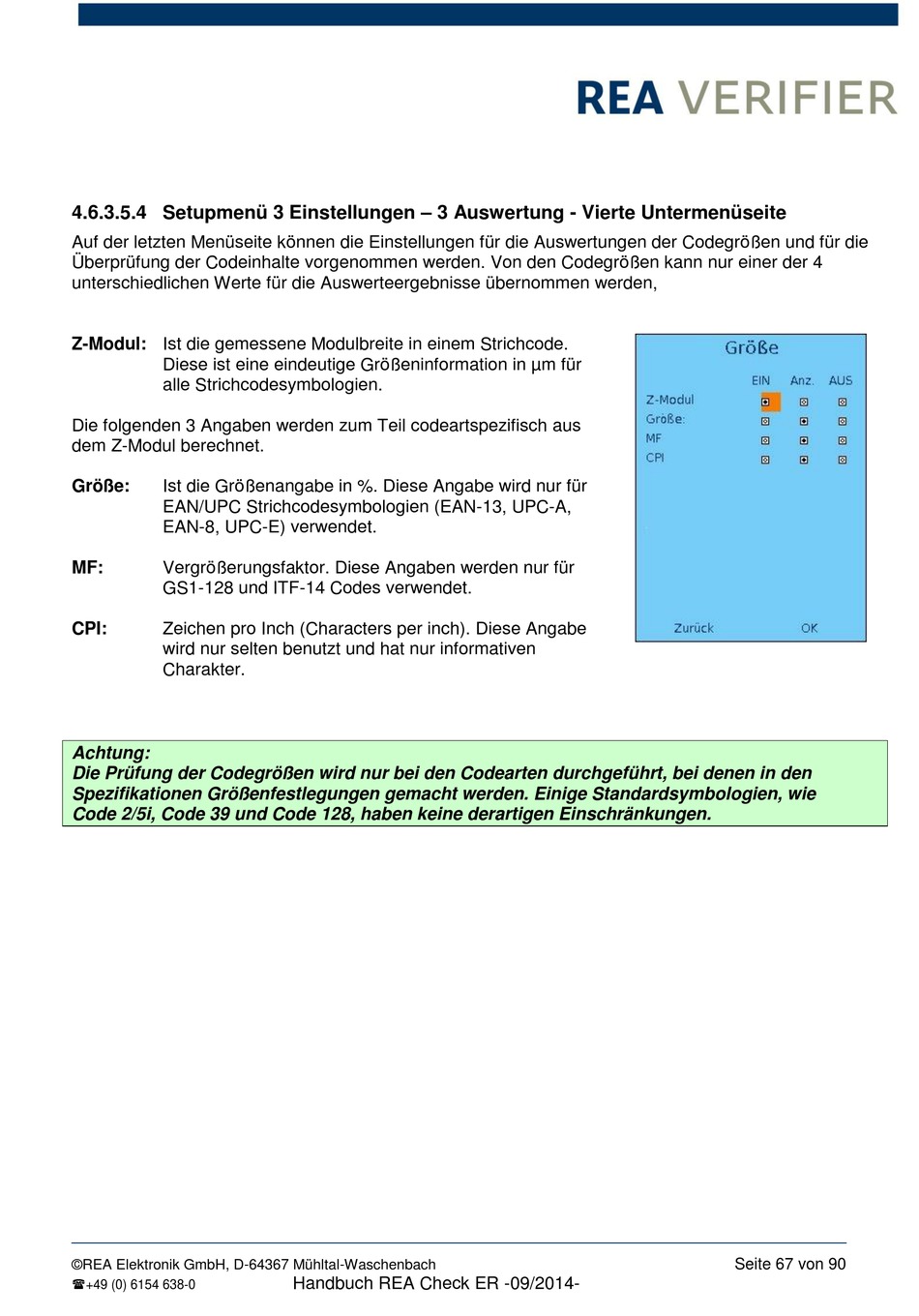

4.6.3.5.4 Setupmenü 3 Einstellungen – 3 Auswertung - Vierte Untermenüseite
Auf der letzten Menüseite können die Einstellungen für die Auswertungen der Codegrößen und für die
Überprüfung der Codeinhalte vorgenommen werden. Von den Codegrößen kann nur einer der 4
unterschiedlichen Werte für die Auswerteergebnisse übernommen werden,
Z-Modul: Ist die gemessene Modulbreite in einem Strichcode.
Diese ist eine eindeutige Größeninformation in µm für
alle Strichcodesymbologien.
Die folgenden 3 Angaben werden zum Teil codeartspezifisch aus
dem Z-Modul berechnet.
Größe:
Ist die Größenangabe in %. Diese Angabe wird nur für
EAN/UPC Strichcodesymbologien (EAN-13, UPC-A,
EAN-8, UPC-E) verwendet.
MF:
Vergrößerungsfaktor. Diese Angaben werden nur für
GS1-128 und ITF-14 Codes verwendet.
CPI:
Zeichen pro Inch (Characters per inch). Diese Angabe
wird nur selten benutzt und hat nur informativen
Charakter.
Achtung:
Die Prüfung der Codegrößen wird nur bei den Codearten durchgeführt, bei denen in den
Spezifikationen Größenfestlegungen gemacht werden. Einige Standardsymbologien, wie
Code 2/5i, Code 39 und Code 128, haben keine derartigen Einschränkungen.
©REA Elektronik GmbH, D-64367 Mühltal-Waschenbach
+49 (0) 6154 638-0
Handbuch REA Check ER -09/2014-
Seite 67 von 90
