Temperatur
Luftfeuchtigkeit
Abmessungen
Gewicht
Wartung
6.1
Anhang

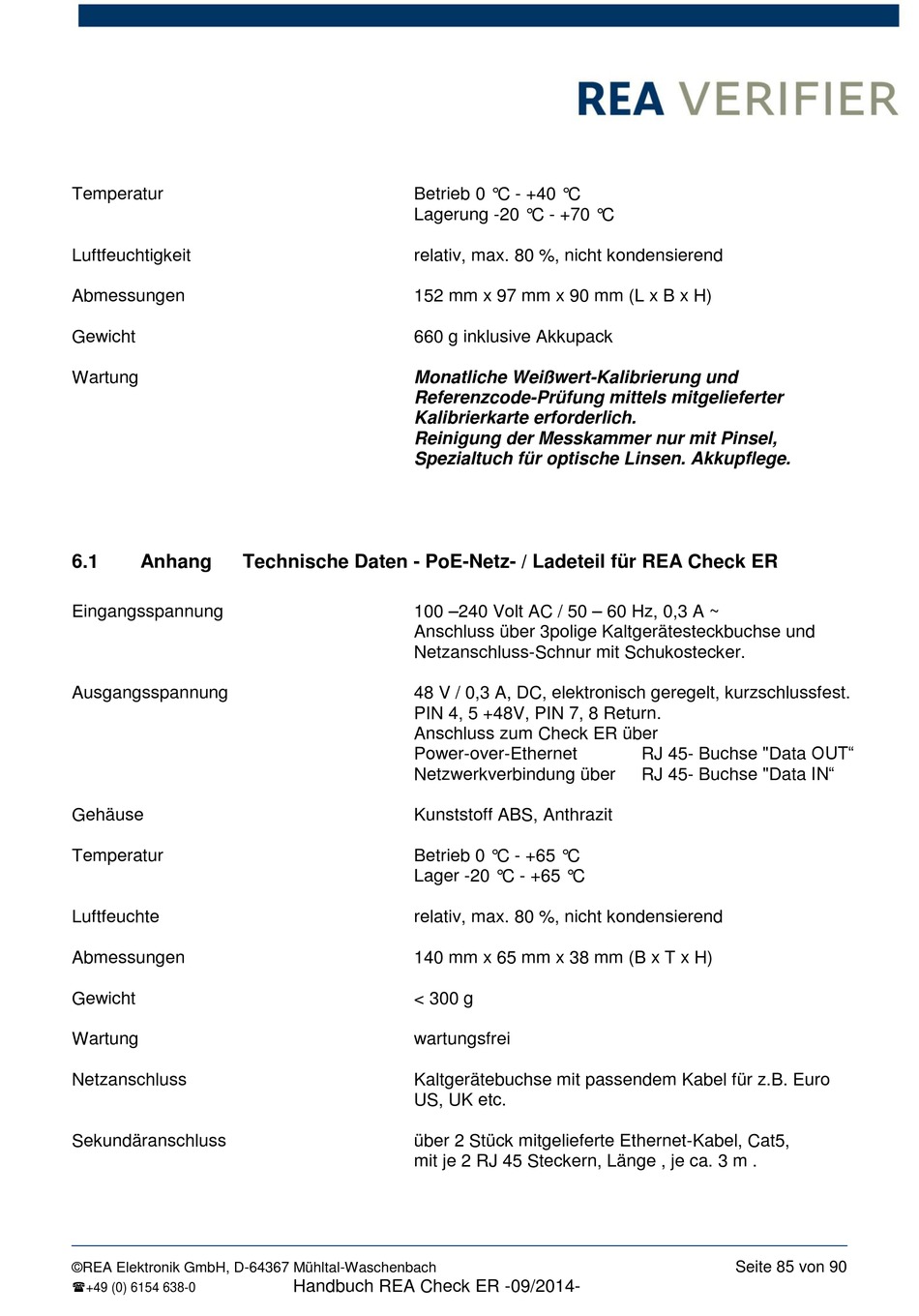

Technische Daten - PoE-Netz- / Ladeteil für REA Check ER
Eingangsspannung
Ausgangsspannung
Gehäuse
Temperatur
Luftfeuchte
Abmessungen
Gewicht
Wartung
Netzanschluss
Sekundäranschluss
©REA Elektronik GmbH, D-64367 Mühltal-Waschenbach
+49 (0) 6154 638-0
Betrieb 0 °C - +40 °C
Lagerung -20 °C - +70 °C
relativ, max. 80 %, nicht kondensierend
152 mm x 97 mm x 90 mm (L x B x H)
660 g inklusive Akkupack
Monatliche Weißwert-Kalibrierung und
Referenzcode-Prüfung mittels mitgelieferter
Kalibrierkarte erforderlich.
Reinigung der Messkammer nur mit Pinsel,
Spezialtuch für optische Linsen. Akkupflege.
100 –240 Volt AC / 50 – 60 Hz, 0,3 A ~
Anschluss über 3polige Kaltgerätesteckbuchse und
Netzanschluss-Schnur mit Schukostecker.
48 V / 0,3 A, DC, elektronisch geregelt, kurzschlussfest.
PIN 4, 5 +48V, PIN 7, 8 Return.
Anschluss zum Check ER über
Power-over-Ethernet
Netzwerkverbindung über
Kunststoff ABS, Anthrazit
Betrieb 0 °C - +65 °C
Lager -20 °C - +65 °C
relativ, max. 80 %, nicht kondensierend
140 mm x 65 mm x 38 mm (B x T x H)
< 300 g
wartungsfrei
Kaltgerätebuchse mit passendem Kabel für z.B. Euro
US, UK etc.
über 2 Stück mitgelieferte Ethernet-Kabel, Cat5,
mit je 2 RJ 45 Steckern, Länge , je ca. 3 m .
Handbuch REA Check ER -09/2014-
RJ 45- Buchse "Data OUT"
RJ 45- Buchse "Data IN"
Seite 85 von 90
