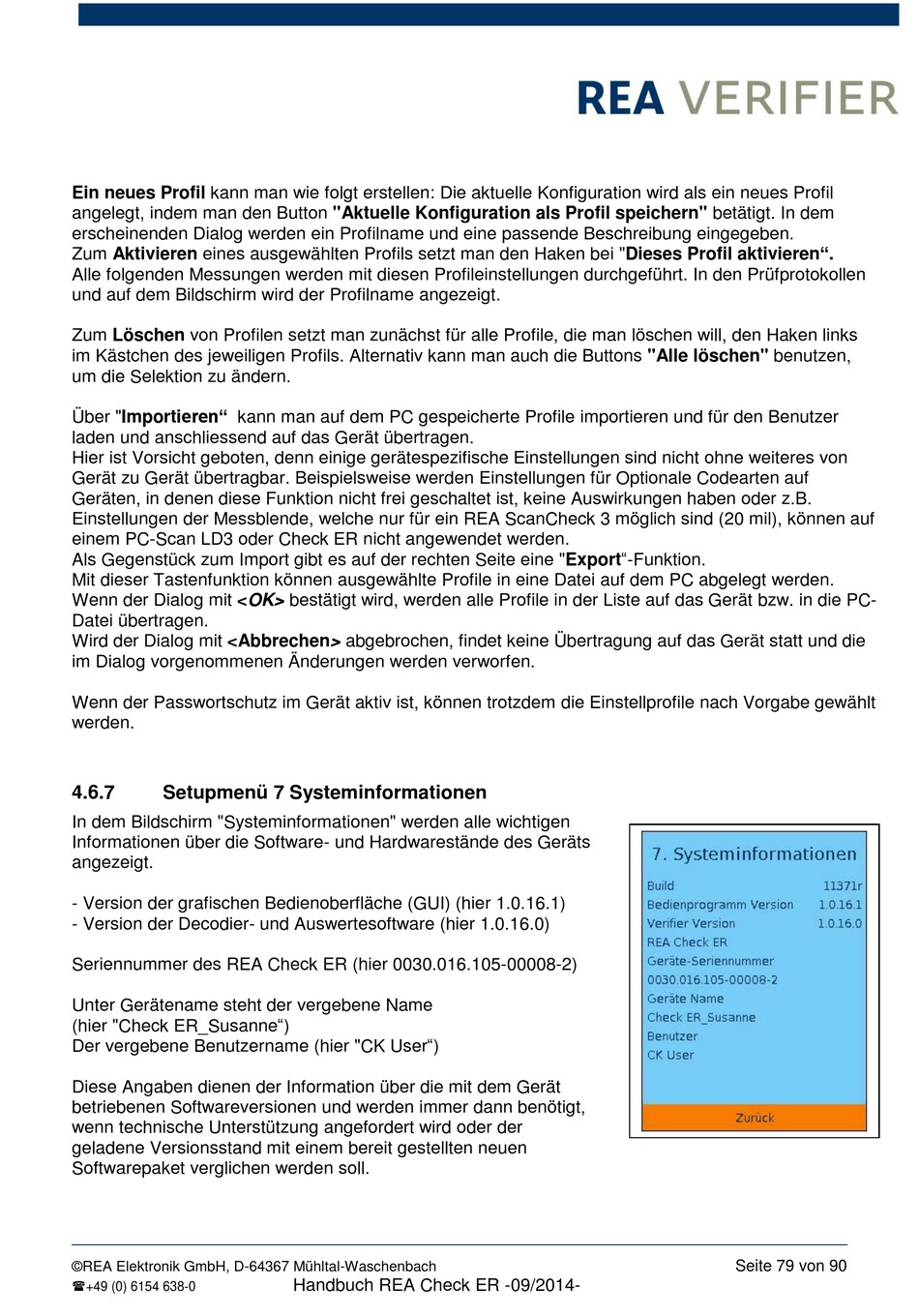

Ein neues Profil kann man wie folgt erstellen: Die aktuelle Konfiguration wird als ein neues Profil
angelegt, indem man den Button "Aktuelle Konfiguration als Profil speichern" betätigt. In dem
erscheinenden Dialog werden ein Profilname und eine passende Beschreibung eingegeben.
Zum Aktivieren eines ausgewählten Profils setzt man den Haken bei "Dieses Profil aktivieren".
Alle folgenden Messungen werden mit diesen Profileinstellungen durchgeführt. In den Prüfprotokollen
und auf dem Bildschirm wird der Profilname angezeigt.
Zum Löschen von Profilen setzt man zunächst für alle Profile, die man löschen will, den Haken links
im Kästchen des jeweiligen Profils. Alternativ kann man auch die Buttons "Alle löschen" benutzen,
um die Selektion zu ändern.
Über "Importieren" kann man auf dem PC gespeicherte Profile importieren und für den Benutzer
laden und anschliessend auf das Gerät übertragen.
Hier ist Vorsicht geboten, denn einige gerätespezifische Einstellungen sind nicht ohne weiteres von
Gerät zu Gerät übertragbar. Beispielsweise werden Einstellungen für Optionale Codearten auf
Geräten, in denen diese Funktion nicht frei geschaltet ist, keine Auswirkungen haben oder z.B.
Einstellungen der Messblende, welche nur für ein REA ScanCheck 3 möglich sind (20 mil), können auf
einem PC-Scan LD3 oder Check ER nicht angewendet werden.
Als Gegenstück zum Import gibt es auf der rechten Seite eine "Export"-Funktion.
Mit dieser Tastenfunktion können ausgewählte Profile in eine Datei auf dem PC abgelegt werden.
Wenn der Dialog mit <OK> bestätigt wird, werden alle Profile in der Liste auf das Gerät bzw. in die PC-
Datei übertragen.
Wird der Dialog mit <Abbrechen> abgebrochen, findet keine Übertragung auf das Gerät statt und die
im Dialog vorgenommenen Änderungen werden verworfen.
Wenn der Passwortschutz im Gerät aktiv ist, können trotzdem die Einstellprofile nach Vorgabe gewählt
werden.
4.6.7
Setupmenü 7 Systeminformationen
In dem Bildschirm "Systeminformationen" werden alle wichtigen
Informationen über die Software- und Hardwarestände des Geräts
angezeigt.
- Version der grafischen Bedienoberfläche (GUI) (hier 1.0.16.1)
- Version der Decodier- und Auswertesoftware (hier 1.0.16.0)
Seriennummer des REA Check ER (hier 0030.016.105-00008-2)
Unter Gerätename steht der vergebene Name
(hier "Check ER_Susanne")
Der vergebene Benutzername (hier "CK User")
Diese Angaben dienen der Information über die mit dem Gerät
betriebenen Softwareversionen und werden immer dann benötigt,
wenn technische Unterstützung angefordert wird oder der
geladene Versionsstand mit einem bereit gestellten neuen
Softwarepaket verglichen werden soll.
