3.5

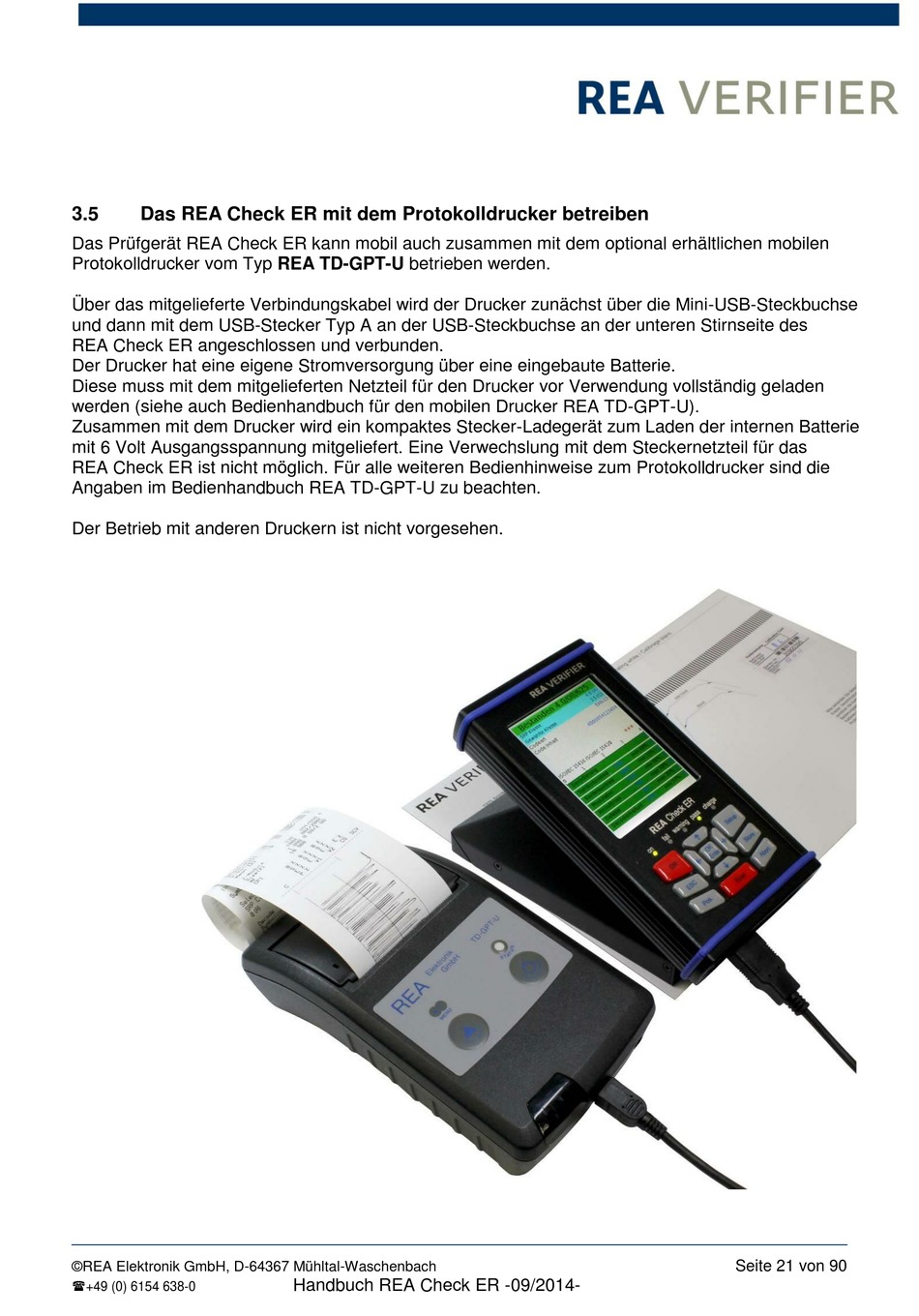

Das REA Check ER mit dem Protokolldrucker betreiben
Das Prüfgerät REA Check ER kann mobil auch zusammen mit dem optional erhältlichen mobilen
Protokolldrucker vom Typ REA TD-GPT-U betrieben werden.
Über das mitgelieferte Verbindungskabel wird der Drucker zunächst über die Mini-USB-Steckbuchse
und dann mit dem USB-Stecker Typ A an der USB-Steckbuchse an der unteren Stirnseite des
REA Check ER angeschlossen und verbunden.
Der Drucker hat eine eigene Stromversorgung über eine eingebaute Batterie.
Diese muss mit dem mitgelieferten Netzteil für den Drucker vor Verwendung vollständig geladen
werden (siehe auch Bedienhandbuch für den mobilen Drucker REA TD-GPT-U).
Zusammen mit dem Drucker wird ein kompaktes Stecker-Ladegerät zum Laden der internen Batterie
mit 6 Volt Ausgangsspannung mitgeliefert. Eine Verwechslung mit dem Steckernetzteil für das
REA Check ER ist nicht möglich. Für alle weiteren Bedienhinweise zum Protokolldrucker sind die
Angaben im Bedienhandbuch REA TD-GPT-U zu beachten.
Der Betrieb mit anderen Druckern ist nicht vorgesehen.
