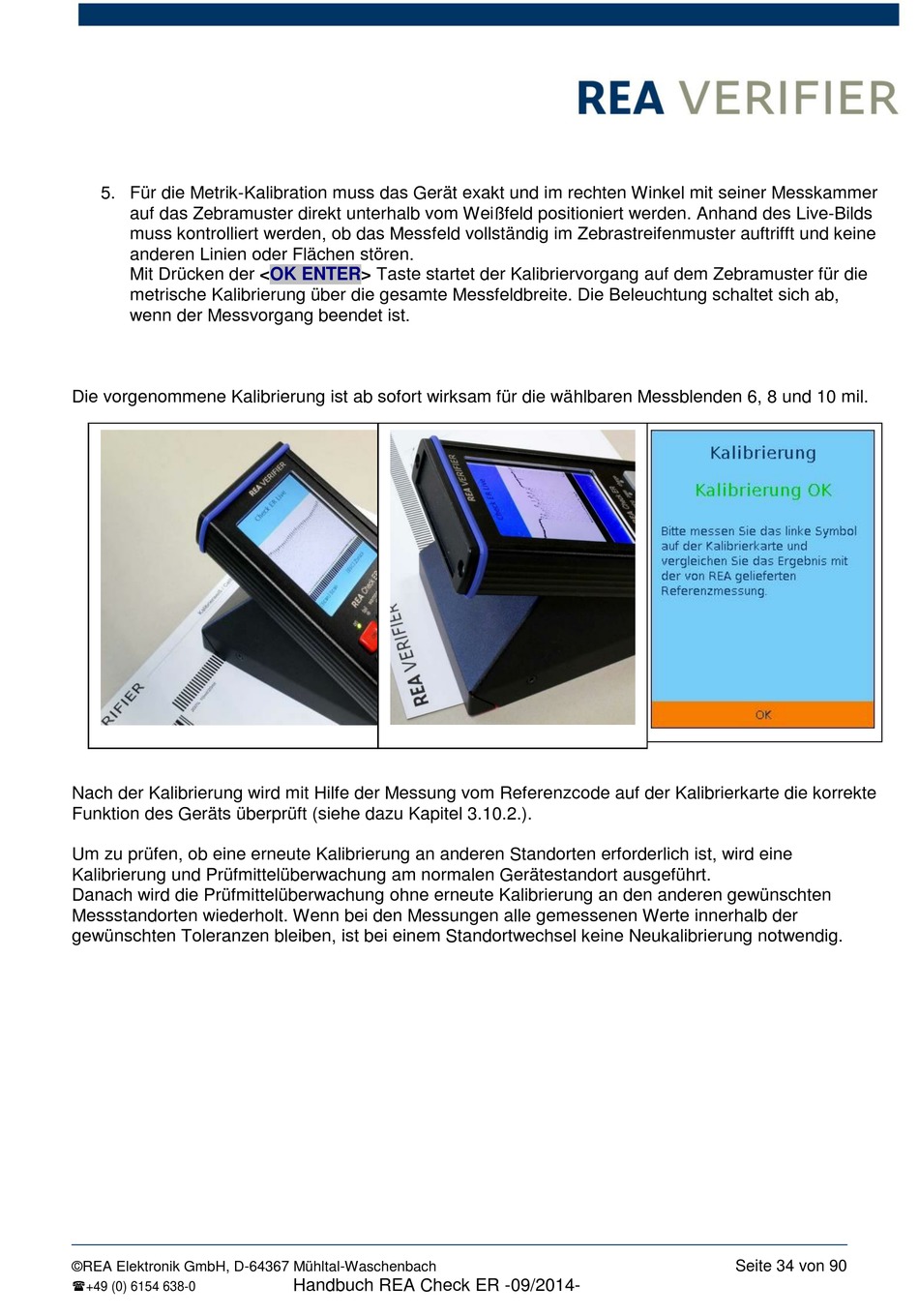

5. Für die Metrik-Kalibration muss das Gerät exakt und im rechten Winkel mit seiner Messkammer
auf das Zebramuster direkt unterhalb vom Weißfeld positioniert werden. Anhand des Live-Bilds
muss kontrolliert werden, ob das Messfeld vollständig im Zebrastreifenmuster auftrifft und keine
anderen Linien oder Flächen stören.
Mit Drücken der
metrische Kalibrierung über die gesamte Messfeldbreite. Die Beleuchtung schaltet sich ab,
wenn der Messvorgang beendet ist.
Die vorgenommene Kalibrierung ist ab sofort wirksam für die wählbaren Messblenden 6, 8 und 10 mil.
Nach der Kalibrierung wird mit Hilfe der Messung vom Referenzcode auf der Kalibrierkarte die korrekte
Funktion des Geräts überprüft (siehe dazu Kapitel 3.10.2.).
Um zu prüfen, ob eine erneute Kalibrierung an anderen Standorten erforderlich ist, wird eine
Kalibrierung und Prüfmittelüberwachung am normalen Gerätestandort ausgeführt.
Danach wird die Prüfmittelüberwachung ohne erneute Kalibrierung an den anderen gewünschten
Messstandorten wiederholt. Wenn bei den Messungen alle gemessenen Werte innerhalb der
gewünschten Toleranzen bleiben, ist bei einem Standortwechsel keine Neukalibrierung notwendig.
©REA Elektronik GmbH, D-64367 Mühltal-Waschenbach
+49 (0) 6154 638-0
<OK
ENTER> Taste startet der Kalibriervorgang auf dem Zebramuster für die
Handbuch REA Check ER -09/2014-
Seite 34 von 90
