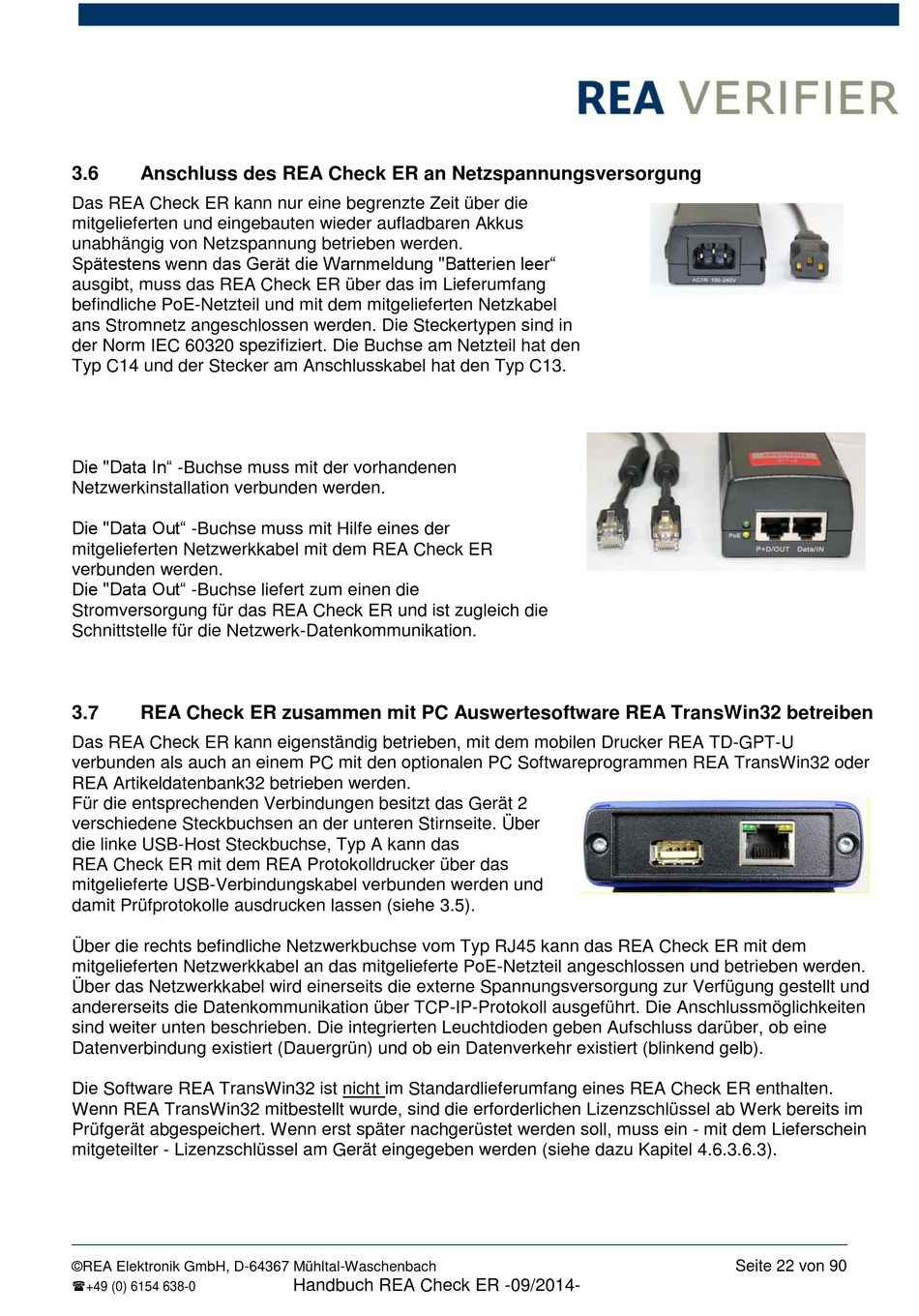

3.6
Anschluss des REA Check ER an Netzspannungsversorgung
Das REA Check ER kann nur eine begrenzte Zeit über die
mitgelieferten und eingebauten wieder aufladbaren Akkus
unabhängig von Netzspannung betrieben werden.
Spätestens wenn das Gerät die Warnmeldung "Batterien leer"
ausgibt, muss das REA Check ER über das im Lieferumfang
befindliche PoE-Netzteil und mit dem mitgelieferten Netzkabel
ans Stromnetz angeschlossen werden. Die Steckertypen sind in
der Norm IEC 60320 spezifiziert. Die Buchse am Netzteil hat den
Typ C14 und der Stecker am Anschlusskabel hat den Typ C13.
Die "Data In" -Buchse muss mit der vorhandenen
Netzwerkinstallation verbunden werden.
Die "Data Out" -Buchse muss mit Hilfe eines der
mitgelieferten Netzwerkkabel mit dem REA Check ER
verbunden werden.
Die "Data Out" -Buchse liefert zum einen die
Stromversorgung für das REA Check ER und ist zugleich die
Schnittstelle für die Netzwerk-Datenkommunikation.
3.7
REA Check ER zusammen mit PC Auswertesoftware REA TransWin32 betreiben
Das REA Check ER kann eigenständig betrieben, mit dem mobilen Drucker REA TD-GPT-U
verbunden als auch an einem PC mit den optionalen PC Softwareprogrammen REA TransWin32 oder
REA Artikeldatenbank32 betrieben werden.
Für die entsprechenden Verbindungen besitzt das Gerät 2
verschiedene Steckbuchsen an der unteren Stirnseite. Über
die linke USB-Host Steckbuchse, Typ A kann das
REA Check ER mit dem REA Protokolldrucker über das
mitgelieferte USB-Verbindungskabel verbunden werden und
damit Prüfprotokolle ausdrucken lassen (siehe 3.5).
Über die rechts befindliche Netzwerkbuchse vom Typ RJ45 kann das REA Check ER mit dem
mitgelieferten Netzwerkkabel an das mitgelieferte PoE-Netzteil angeschlossen und betrieben werden.
Über das Netzwerkkabel wird einerseits die externe Spannungsversorgung zur Verfügung gestellt und
andererseits die Datenkommunikation über TCP-IP-Protokoll ausgeführt. Die Anschlussmöglichkeiten
sind weiter unten beschrieben. Die integrierten Leuchtdioden geben Aufschluss darüber, ob eine
Datenverbindung existiert (Dauergrün) und ob ein Datenverkehr existiert (blinkend gelb).
Die Software REA TransWin32 ist nicht im Standardlieferumfang eines REA Check ER enthalten.
Wenn REA TransWin32 mitbestellt wurde, sind die erforderlichen Lizenzschlüssel ab Werk bereits im
Prüfgerät abgespeichert. Wenn erst später nachgerüstet werden soll, muss ein - mit dem Lieferschein
mitgeteilter - Lizenzschlüssel am Gerät eingegeben werden (siehe dazu Kapitel 4.6.3.6.3).
