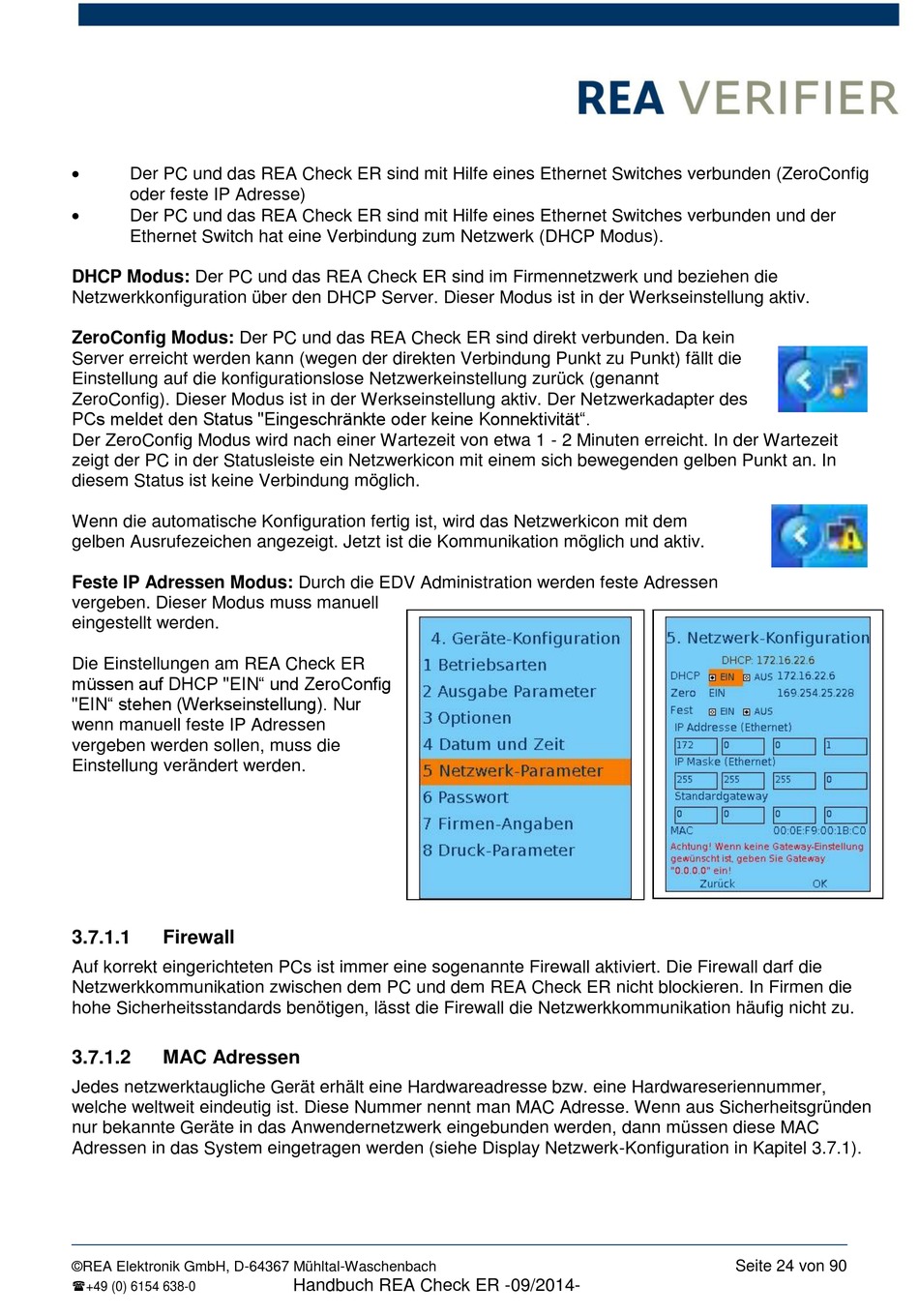

Der PC und das REA Check ER sind mit Hilfe eines Ethernet Switches verbunden (ZeroConfig
oder feste IP Adresse)
Der PC und das REA Check ER sind mit Hilfe eines Ethernet Switches verbunden und der
Ethernet Switch hat eine Verbindung zum Netzwerk (DHCP Modus).
DHCP Modus: Der PC und das REA Check ER sind im Firmennetzwerk und beziehen die
Netzwerkkonfiguration über den DHCP Server. Dieser Modus ist in der Werkseinstellung aktiv.
ZeroConfig Modus: Der PC und das REA Check ER sind direkt verbunden. Da kein
Server erreicht werden kann (wegen der direkten Verbindung Punkt zu Punkt) fällt die
Einstellung auf die konfigurationslose Netzwerkeinstellung zurück (genannt
ZeroConfig). Dieser Modus ist in der Werkseinstellung aktiv. Der Netzwerkadapter des
PCs meldet den Status "Eingeschränkte oder keine Konnektivität".
Der ZeroConfig Modus wird nach einer Wartezeit von etwa 1 - 2 Minuten erreicht. In der Wartezeit
zeigt der PC in der Statusleiste ein Netzwerkicon mit einem sich bewegenden gelben Punkt an. In
diesem Status ist keine Verbindung möglich.
Wenn die automatische Konfiguration fertig ist, wird das Netzwerkicon mit dem
gelben Ausrufezeichen angezeigt. Jetzt ist die Kommunikation möglich und aktiv.
Feste IP Adressen Modus: Durch die EDV Administration werden feste Adressen
vergeben. Dieser Modus muss manuell
eingestellt werden.
Die Einstellungen am REA Check ER
müssen auf DHCP "EIN" und ZeroConfig
"EIN" stehen (Werkseinstellung). Nur
wenn manuell feste IP Adressen
vergeben werden sollen, muss die
Einstellung verändert werden.
3.7.1.1
Firewall
Auf korrekt eingerichteten PCs ist immer eine sogenannte Firewall aktiviert. Die Firewall darf die
Netzwerkkommunikation zwischen dem PC und dem REA Check ER nicht blockieren. In Firmen die
hohe Sicherheitsstandards benötigen, lässt die Firewall die Netzwerkkommunikation häufig nicht zu.
3.7.1.2
MAC Adressen
Jedes netzwerktaugliche Gerät erhält eine Hardwareadresse bzw. eine Hardwareseriennummer,
welche weltweit eindeutig ist. Diese Nummer nennt man MAC Adresse. Wenn aus Sicherheitsgründen
nur bekannte Geräte in das Anwendernetzwerk eingebunden werden, dann müssen diese MAC
Adressen in das System eingetragen werden (siehe Display Netzwerk-Konfiguration in Kapitel 3.7.1).
©REA Elektronik GmbH, D-64367 Mühltal-Waschenbach
+49 (0) 6154 638-0
Handbuch REA Check ER -09/2014-
Seite 24 von 90
