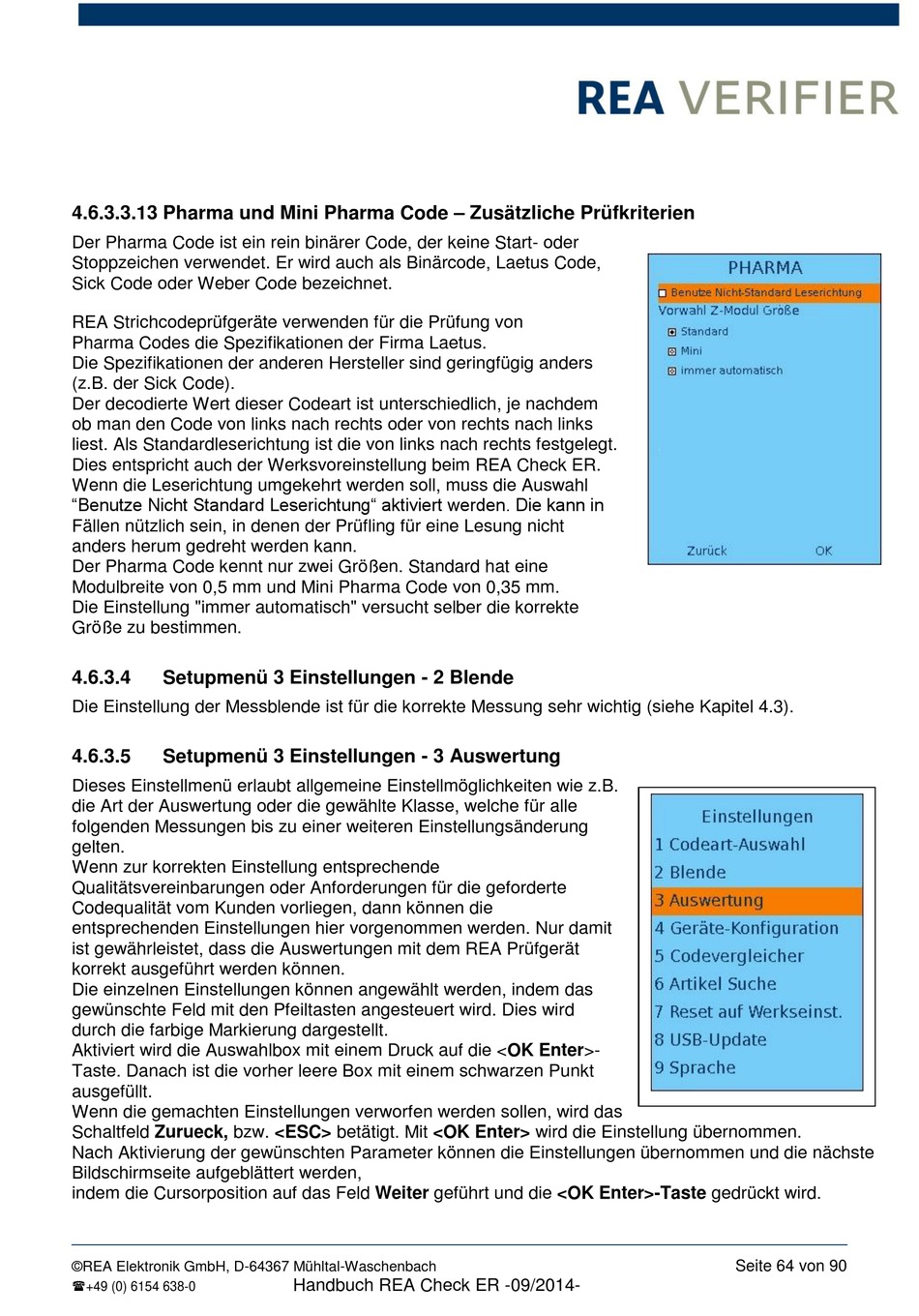

4.6.3.3.13 Pharma und Mini Pharma Code – Zusätzliche Prüfkriterien
Der Pharma Code ist ein rein binärer Code, der keine Start- oder
Stoppzeichen verwendet. Er wird auch als Binärcode, Laetus Code,
Sick Code oder Weber Code bezeichnet.
REA Strichcodeprüfgeräte verwenden für die Prüfung von
Pharma Codes die Spezifikationen der Firma Laetus.
Die Spezifikationen der anderen Hersteller sind geringfügig anders
(z.B. der Sick Code).
Der decodierte Wert dieser Codeart ist unterschiedlich, je nachdem
ob man den Code von links nach rechts oder von rechts nach links
liest. Als Standardleserichtung ist die von links nach rechts festgelegt.
Dies entspricht auch der Werksvoreinstellung beim REA Check ER.
Wenn die Leserichtung umgekehrt werden soll, muss die Auswahl
"Benutze Nicht Standard Leserichtung" aktiviert werden. Die kann in
Fällen nützlich sein, in denen der Prüfling für eine Lesung nicht
anders herum gedreht werden kann.
Der Pharma Code kennt nur zwei Größen. Standard hat eine
Modulbreite von 0,5 mm und Mini Pharma Code von 0,35 mm.
Die Einstellung "immer automatisch" versucht selber die korrekte
Größe zu bestimmen.
4.6.3.4
Setupmenü 3 Einstellungen - 2 Blende
Die Einstellung der Messblende ist für die korrekte Messung sehr wichtig (siehe Kapitel 4.3).
4.6.3.5
Setupmenü 3 Einstellungen - 3 Auswertung
Dieses Einstellmenü erlaubt allgemeine Einstellmöglichkeiten wie z.B.
die Art der Auswertung oder die gewählte Klasse, welche für alle
folgenden Messungen bis zu einer weiteren Einstellungsänderung
gelten.
Wenn zur korrekten Einstellung entsprechende
Qualitätsvereinbarungen oder Anforderungen für die geforderte
Codequalität vom Kunden vorliegen, dann können die
entsprechenden Einstellungen hier vorgenommen werden. Nur damit
ist gewährleistet, dass die Auswertungen mit dem REA Prüfgerät
korrekt ausgeführt werden können.
Die einzelnen Einstellungen können angewählt werden, indem das
gewünschte Feld mit den Pfeiltasten angesteuert wird. Dies wird
durch die farbige Markierung dargestellt.
Aktiviert wird die Auswahlbox mit einem Druck auf die <OK Enter>-
Taste. Danach ist die vorher leere Box mit einem schwarzen Punkt
ausgefüllt.
Wenn die gemachten Einstellungen verworfen werden sollen, wird das
Schaltfeld Zurueck, bzw. <ESC> betätigt. Mit <OK Enter> wird die Einstellung übernommen.
Nach Aktivierung der gewünschten Parameter können die Einstellungen übernommen und die nächste
Bildschirmseite aufgeblättert werden,
indem die Cursorposition auf das Feld Weiter geführt und die <OK Enter>-Taste gedrückt wird.
©REA Elektronik GmbH, D-64367 Mühltal-Waschenbach
+49 (0) 6154 638-0
Handbuch REA Check ER -09/2014-
Seite 64 von 90
