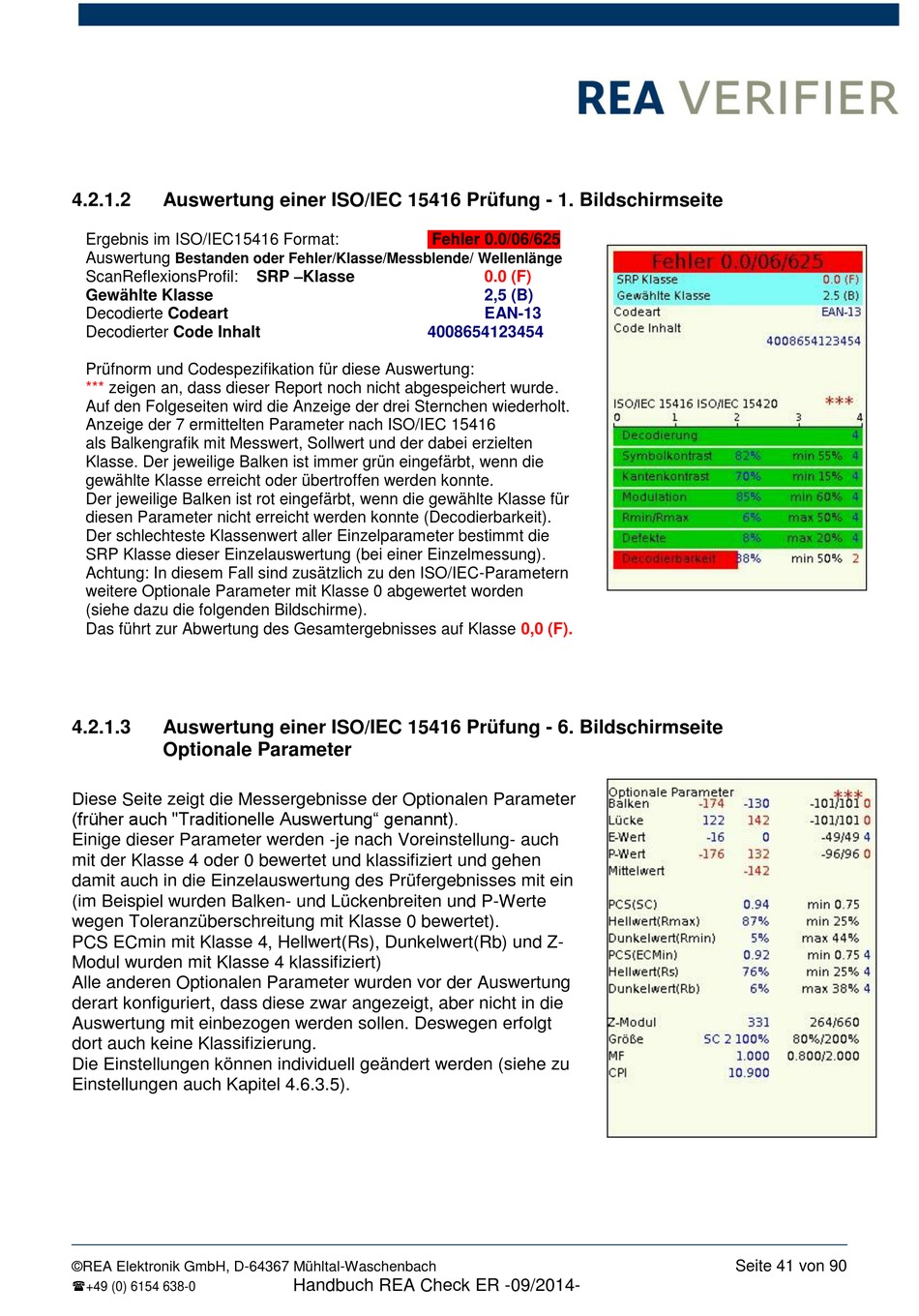

4.2.1.2
Auswertung einer ISO/IEC 15416 Prüfung - 1. Bildschirmseite
Ergebnis im ISO/IEC15416 Format:
Auswertung
Bestanden oder Fehler/Klasse/Messblende/ Wellenlänge
ScanReflexionsProfil:
Gewählte Klasse
Decodierte Codeart
Decodierter Code Inhalt
Prüfnorm und Codespezifikation für diese Auswertung:
***
zeigen an, dass dieser Report noch nicht abgespeichert wurde.
Auf den Folgeseiten wird die Anzeige der drei Sternchen wiederholt.
Anzeige der 7 ermittelten Parameter nach ISO/IEC 15416
als Balkengrafik mit Messwert, Sollwert und der dabei erzielten
Klasse. Der jeweilige Balken ist immer grün eingefärbt, wenn die
gewählte Klasse erreicht oder übertroffen werden konnte.
Der jeweilige Balken ist rot eingefärbt, wenn die gewählte Klasse für
diesen Parameter nicht erreicht werden konnte (Decodierbarkeit).
Der schlechteste Klassenwert aller Einzelparameter bestimmt die
SRP Klasse dieser Einzelauswertung (bei einer Einzelmessung).
Achtung: In diesem Fall sind zusätzlich zu den ISO/IEC-Parametern
weitere Optionale Parameter mit Klasse 0 abgewertet worden
(siehe dazu die folgenden Bildschirme).
Das führt zur Abwertung des Gesamtergebnisses auf Klasse
4.2.1.3
Auswertung einer ISO/IEC 15416 Prüfung - 6. Bildschirmseite
Optionale Parameter
Diese Seite zeigt die Messergebnisse der Optionalen Parameter
(früher auch "Traditionelle Auswertung" genannt).
Einige dieser Parameter werden -je nach Voreinstellung- auch
mit der Klasse 4 oder 0 bewertet und klassifiziert und gehen
damit auch in die Einzelauswertung des Prüfergebnisses mit ein
(im Beispiel wurden Balken- und Lückenbreiten und P-Werte
wegen Toleranzüberschreitung mit Klasse 0 bewertet).
PCS ECmin mit Klasse 4, Hellwert(Rs), Dunkelwert(Rb) und Z-
Modul wurden mit Klasse 4 klassifiziert)
Alle anderen Optionalen Parameter wurden vor der Auswertung
derart konfiguriert, dass diese zwar angezeigt, aber nicht in die
Auswertung mit einbezogen werden sollen. Deswegen erfolgt
dort auch keine Klassifizierung.
Die Einstellungen können individuell geändert werden (siehe zu
Einstellungen auch Kapitel 4.6.3.5).
©REA Elektronik GmbH, D-64367 Mühltal-Waschenbach
+49 (0) 6154 638-0
SRP –Klasse
4008654123454
Handbuch REA Check ER -09/2014-
Fehler 0.0/06/625
0.0 (F)
2,5 (B)
EAN-13
0,0 (F).
Seite 41 von 90
