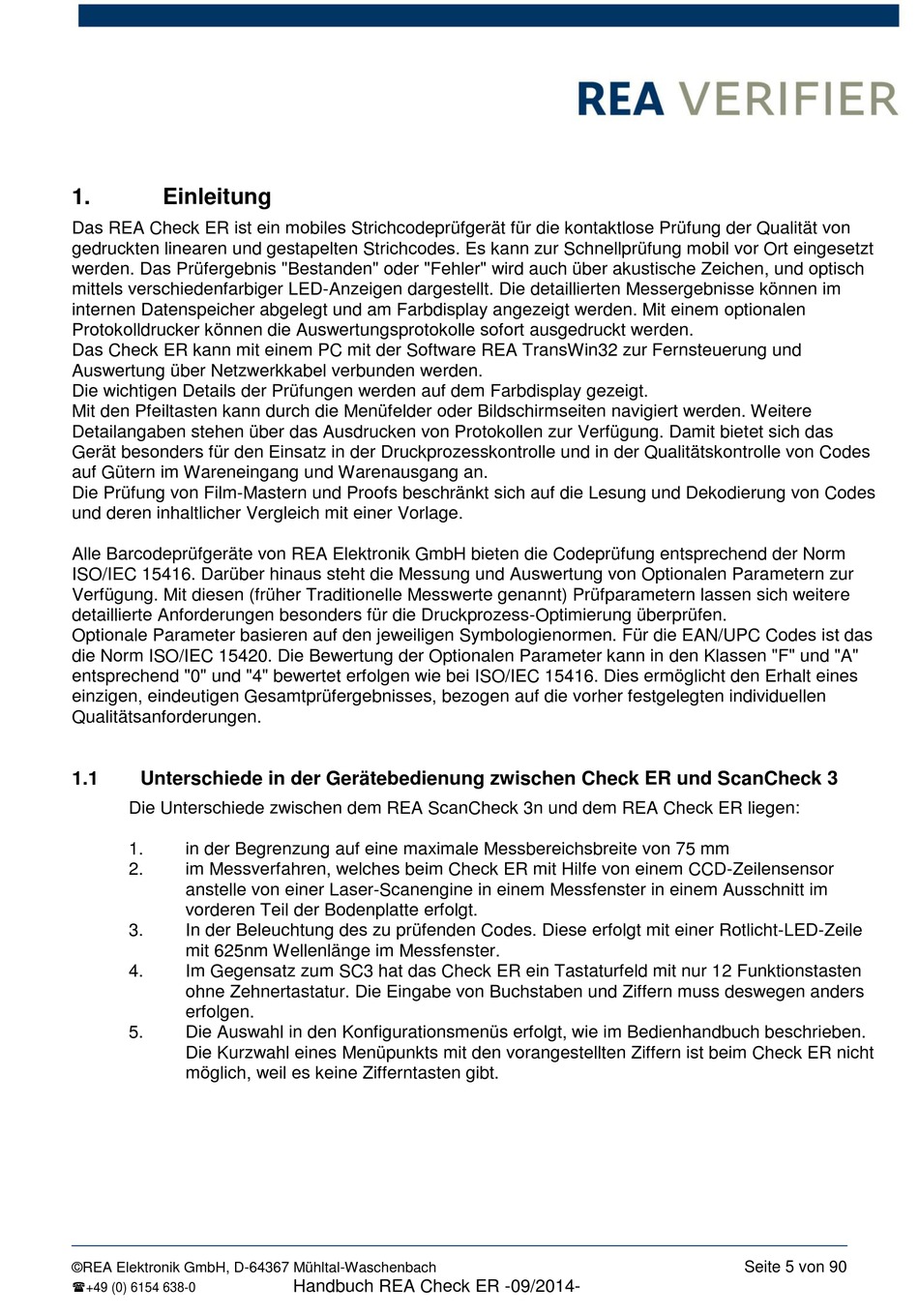

1.
Einleitung
Das REA Check ER ist ein mobiles Strichcodeprüfgerät für die kontaktlose Prüfung der Qualität von
gedruckten linearen und gestapelten Strichcodes. Es kann zur Schnellprüfung mobil vor Ort eingesetzt
werden. Das Prüfergebnis "Bestanden" oder "Fehler" wird auch über akustische Zeichen, und optisch
mittels verschiedenfarbiger LED-Anzeigen dargestellt. Die detaillierten Messergebnisse können im
internen Datenspeicher abgelegt und am Farbdisplay angezeigt werden. Mit einem optionalen
Protokolldrucker können die Auswertungsprotokolle sofort ausgedruckt werden.
Das Check ER kann mit einem PC mit der Software REA TransWin32 zur Fernsteuerung und
Auswertung über Netzwerkkabel verbunden werden.
Die wichtigen Details der Prüfungen werden auf dem Farbdisplay gezeigt.
Mit den Pfeiltasten kann durch die Menüfelder oder Bildschirmseiten navigiert werden. Weitere
Detailangaben stehen über das Ausdrucken von Protokollen zur Verfügung. Damit bietet sich das
Gerät besonders für den Einsatz in der Druckprozesskontrolle und in der Qualitätskontrolle von Codes
auf Gütern im Wareneingang und Warenausgang an.
Die Prüfung von Film-Mastern und Proofs beschränkt sich auf die Lesung und Dekodierung von Codes
und deren inhaltlicher Vergleich mit einer Vorlage.
Alle Barcodeprüfgeräte von REA Elektronik GmbH bieten die Codeprüfung entsprechend der Norm
ISO/IEC 15416. Darüber hinaus steht die Messung und Auswertung von Optionalen Parametern zur
Verfügung. Mit diesen (früher Traditionelle Messwerte genannt) Prüfparametern lassen sich weitere
detaillierte Anforderungen besonders für die Druckprozess-Optimierung überprüfen.
Optionale Parameter basieren auf den jeweiligen Symbologienormen. Für die EAN/UPC Codes ist das
die Norm ISO/IEC 15420. Die Bewertung der Optionalen Parameter kann in den Klassen "F" und "A"
entsprechend "0" und "4" bewertet erfolgen wie bei ISO/IEC 15416. Dies ermöglicht den Erhalt eines
einzigen, eindeutigen Gesamtprüfergebnisses, bezogen auf die vorher festgelegten individuellen
Qualitätsanforderungen.
1.1
Unterschiede in der Gerätebedienung zwischen Check ER und ScanCheck 3
Die Unterschiede zwischen dem REA ScanCheck 3n und dem REA Check ER liegen:
1.
in der Begrenzung auf eine maximale Messbereichsbreite von 75 mm
2.
im Messverfahren, welches beim Check ER mit Hilfe von einem CCD-Zeilensensor
anstelle von einer Laser-Scanengine in einem Messfenster in einem Ausschnitt im
vorderen Teil der Bodenplatte erfolgt.
3.
In der Beleuchtung des zu prüfenden Codes. Diese erfolgt mit einer Rotlicht-LED-Zeile
mit 625nm Wellenlänge im Messfenster.
4.
Im Gegensatz zum SC3 hat das Check ER ein Tastaturfeld mit nur 12 Funktionstasten
ohne Zehnertastatur. Die Eingabe von Buchstaben und Ziffern muss deswegen anders
erfolgen.
5.
Die Auswahl in den Konfigurationsmenüs erfolgt, wie im Bedienhandbuch beschrieben.
Die Kurzwahl eines Menüpunkts mit den vorangestellten Ziffern ist beim Check ER nicht
möglich, weil es keine Zifferntasten gibt.
©REA Elektronik GmbH, D-64367 Mühltal-Waschenbach
+49 (0) 6154 638-0
Handbuch REA Check ER -09/2014-
Seite 5 von 90
