In der Werksvoreinstellung sind relative Werte in % der jeweils zulässigen Toleranz und mit einer
Rundung auf 5 % voreingestellt.
Eine Mehrfachmessung kann jederzeit abgebrochen werden, indem man die Zifferntaste <3> am
REA Check ER drückt (siehe Kapitel 4.4.2).

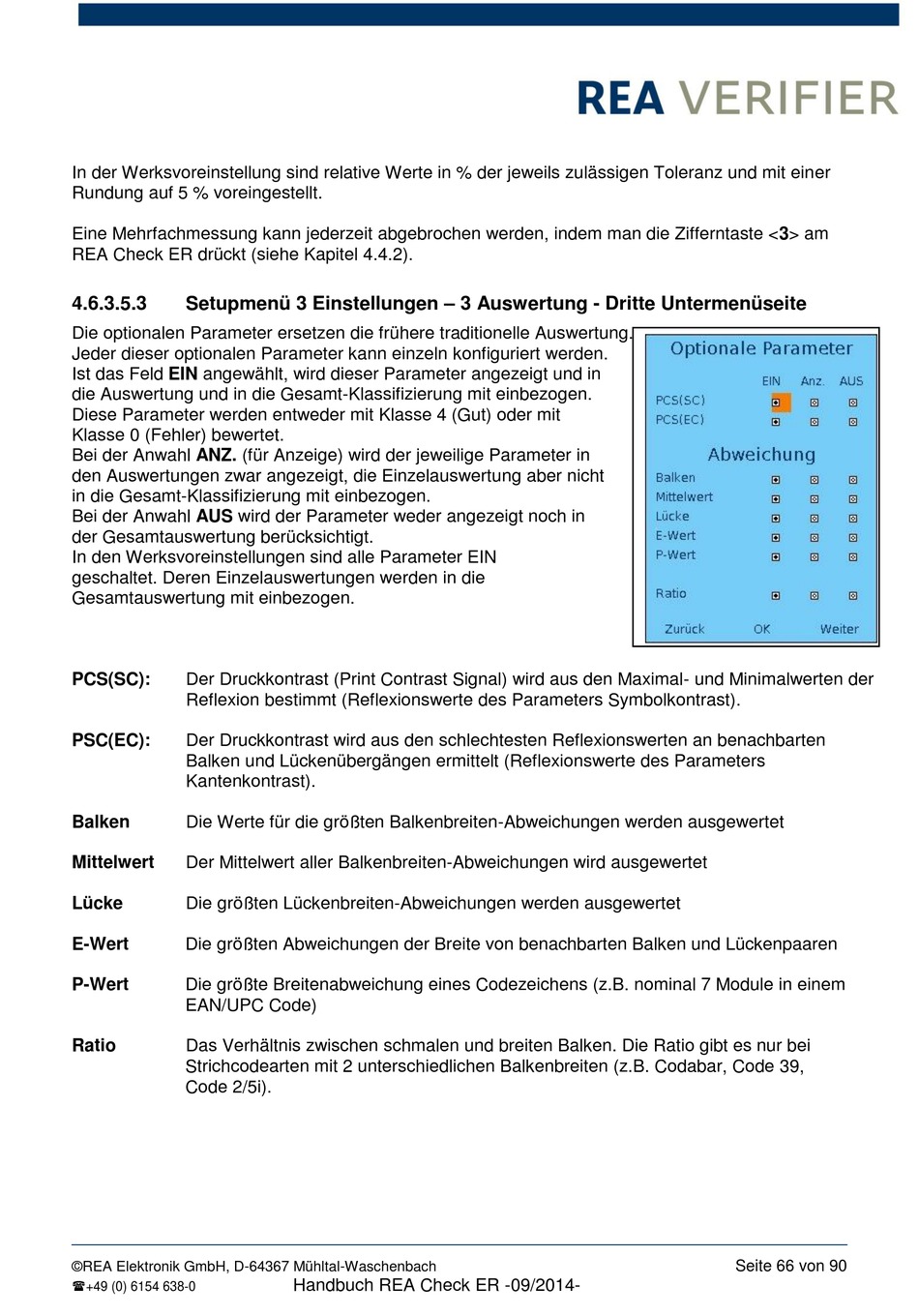

Setupmenü 3 Einstellungen – 3 Auswertung - Dritte Untermenüseite
4.6.3.5.3
Die optionalen Parameter ersetzen die frühere traditionelle Auswertung.
Jeder dieser optionalen Parameter kann einzeln konfiguriert werden.
Ist das Feld EIN angewählt, wird dieser Parameter angezeigt und in
die Auswertung und in die Gesamt-Klassifizierung mit einbezogen.
Diese Parameter werden entweder mit Klasse 4 (Gut) oder mit
Klasse 0 (Fehler) bewertet.
Bei der Anwahl ANZ. (für Anzeige) wird der jeweilige Parameter in
den Auswertungen zwar angezeigt, die Einzelauswertung aber nicht
in die Gesamt-Klassifizierung mit einbezogen.
Bei der Anwahl AUS wird der Parameter weder angezeigt noch in
der Gesamtauswertung berücksichtigt.
In den Werksvoreinstellungen sind alle Parameter EIN
geschaltet. Deren Einzelauswertungen werden in die
Gesamtauswertung mit einbezogen.
PCS(SC):
Der Druckkontrast (Print Contrast Signal) wird aus den Maximal- und Minimalwerten der
Reflexion bestimmt (Reflexionswerte des Parameters Symbolkontrast).
PSC(EC):
Der Druckkontrast wird aus den schlechtesten Reflexionswerten an benachbarten
Balken und Lückenübergängen ermittelt (Reflexionswerte des Parameters
Kantenkontrast).
Balken
Die Werte für die größten Balkenbreiten-Abweichungen werden ausgewertet
Mittelwert
Der Mittelwert aller Balkenbreiten-Abweichungen wird ausgewertet
Lücke
Die größten Lückenbreiten-Abweichungen werden ausgewertet
E-Wert
Die größten Abweichungen der Breite von benachbarten Balken und Lückenpaaren
P-Wert
Die größte Breitenabweichung eines Codezeichens (z.B. nominal 7 Module in einem
EAN/UPC Code)
Ratio
Das Verhältnis zwischen schmalen und breiten Balken. Die Ratio gibt es nur bei
Strichcodearten mit 2 unterschiedlichen Balkenbreiten (z.B. Codabar, Code 39,
Code 2/5i).
©REA Elektronik GmbH, D-64367 Mühltal-Waschenbach
+49 (0) 6154 638-0
Handbuch REA Check ER -09/2014-
Seite 66 von 90
