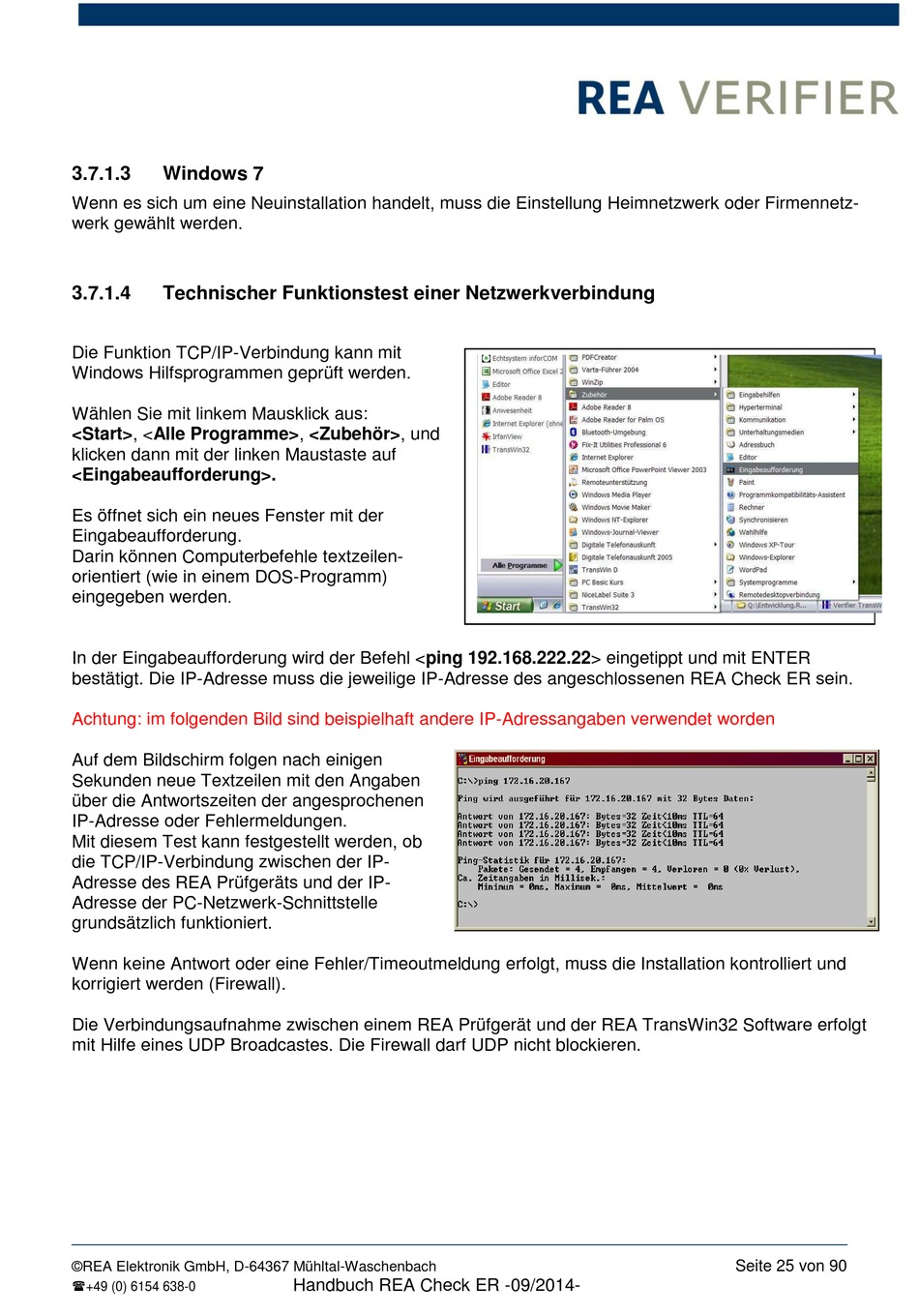

3.7.1.3
Windows 7
Wenn es sich um eine Neuinstallation handelt, muss die Einstellung Heimnetzwerk oder Firmennetz-
werk gewählt werden.
3.7.1.4
Technischer Funktionstest einer Netzwerkverbindung
Die Funktion TCP/IP-Verbindung kann mit
Windows Hilfsprogrammen geprüft werden.
Wählen Sie mit linkem Mausklick aus:
<Start>, <Alle Programme>, <Zubehör>, und
klicken dann mit der linken Maustaste auf
<Eingabeaufforderung>.
Es öffnet sich ein neues Fenster mit der
Eingabeaufforderung.
Darin können Computerbefehle textzeilen-
orientiert (wie in einem DOS-Programm)
eingegeben werden
.
In der Eingabeaufforderung wird der Befehl <ping 192.168.222.22> eingetippt und mit ENTER
bestätigt. Die IP-Adresse muss die jeweilige IP-Adresse des angeschlossenen REA Check ER sein.
Achtung: im folgenden Bild sind beispielhaft andere IP-Adressangaben verwendet worden
Auf dem Bildschirm folgen nach einigen
Sekunden neue Textzeilen mit den Angaben
über die Antwortszeiten der angesprochenen
IP-Adresse oder Fehlermeldungen.
Mit diesem Test kann festgestellt werden, ob
die TCP/IP-Verbindung zwischen der IP-
Adresse des REA Prüfgeräts und der IP-
Adresse der PC-Netzwerk-Schnittstelle
grundsätzlich funktioniert.
Wenn keine Antwort oder eine Fehler/Timeoutmeldung erfolgt, muss die Installation kontrolliert und
korrigiert werden (Firewall).
Die Verbindungsaufnahme zwischen einem REA Prüfgerät und der REA TransWin32 Software erfolgt
mit Hilfe eines UDP Broadcastes. Die Firewall darf UDP nicht blockieren.
©REA Elektronik GmbH, D-64367 Mühltal-Waschenbach
+49 (0) 6154 638-0
Handbuch REA Check ER -09/2014-
Seite 25 von 90
