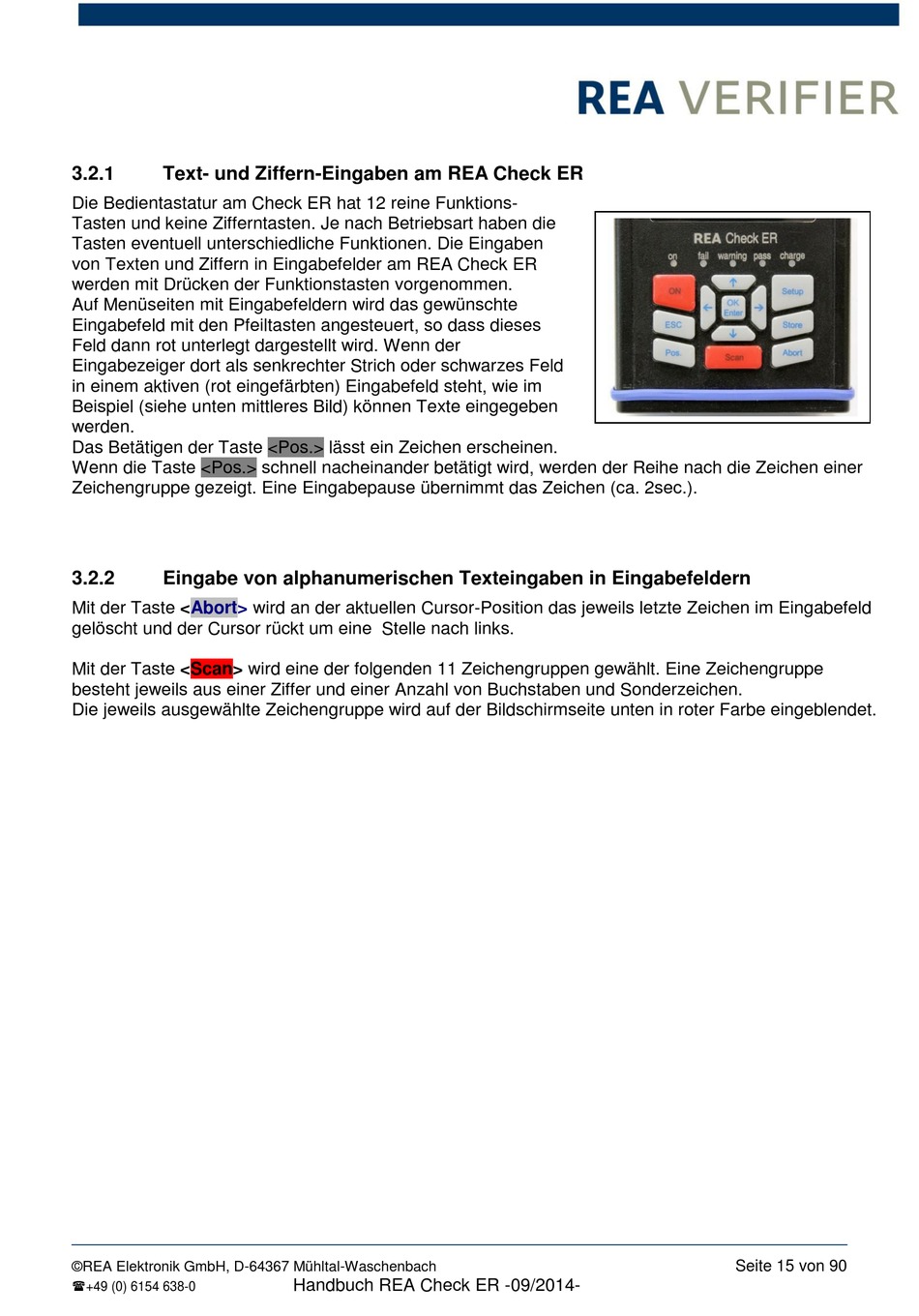

3.2.1
Text- und Ziffern-Eingaben am REA Check ER
Die Bedientastatur am Check ER hat 12 reine Funktions-
Tasten und keine Zifferntasten. Je nach Betriebsart haben die
Tasten eventuell unterschiedliche Funktionen. Die Eingaben
von Texten und Ziffern in Eingabefelder am REA Check ER
werden mit Drücken der Funktionstasten vorgenommen.
Auf Menüseiten mit Eingabefeldern wird das gewünschte
Eingabefeld mit den Pfeiltasten angesteuert, so dass dieses
Feld dann rot unterlegt dargestellt wird. Wenn der
Eingabezeiger dort als senkrechter Strich oder schwarzes Feld
in einem aktiven (rot eingefärbten) Eingabefeld steht, wie im
Beispiel (siehe unten mittleres Bild) können Texte eingegeben
werden.
Das Betätigen der Taste <Pos.> lässt ein Zeichen erscheinen.
Wenn die Taste <Pos.> schnell nacheinander betätigt wird, werden der Reihe nach die Zeichen einer
Zeichengruppe gezeigt. Eine Eingabepause übernimmt das Zeichen (ca. 2sec.).
3.2.2
Eingabe von alphanumerischen Texteingaben in Eingabefeldern
Mit der Taste
<Abort>
gelöscht und der Cursor rückt um eine Stelle nach links.
Mit der Taste <Scan> wird eine der folgenden 11 Zeichengruppen gewählt. Eine Zeichengruppe
besteht jeweils aus einer Ziffer und einer Anzahl von Buchstaben und Sonderzeichen.
Die jeweils ausgewählte Zeichengruppe wird auf der Bildschirmseite unten in roter Farbe eingeblendet.
©REA Elektronik GmbH, D-64367 Mühltal-Waschenbach
+49 (0) 6154 638-0
wird an der aktuellen Cursor-Position das jeweils letzte Zeichen im Eingabefeld
Handbuch REA Check ER -09/2014-
Seite 15 von 90
