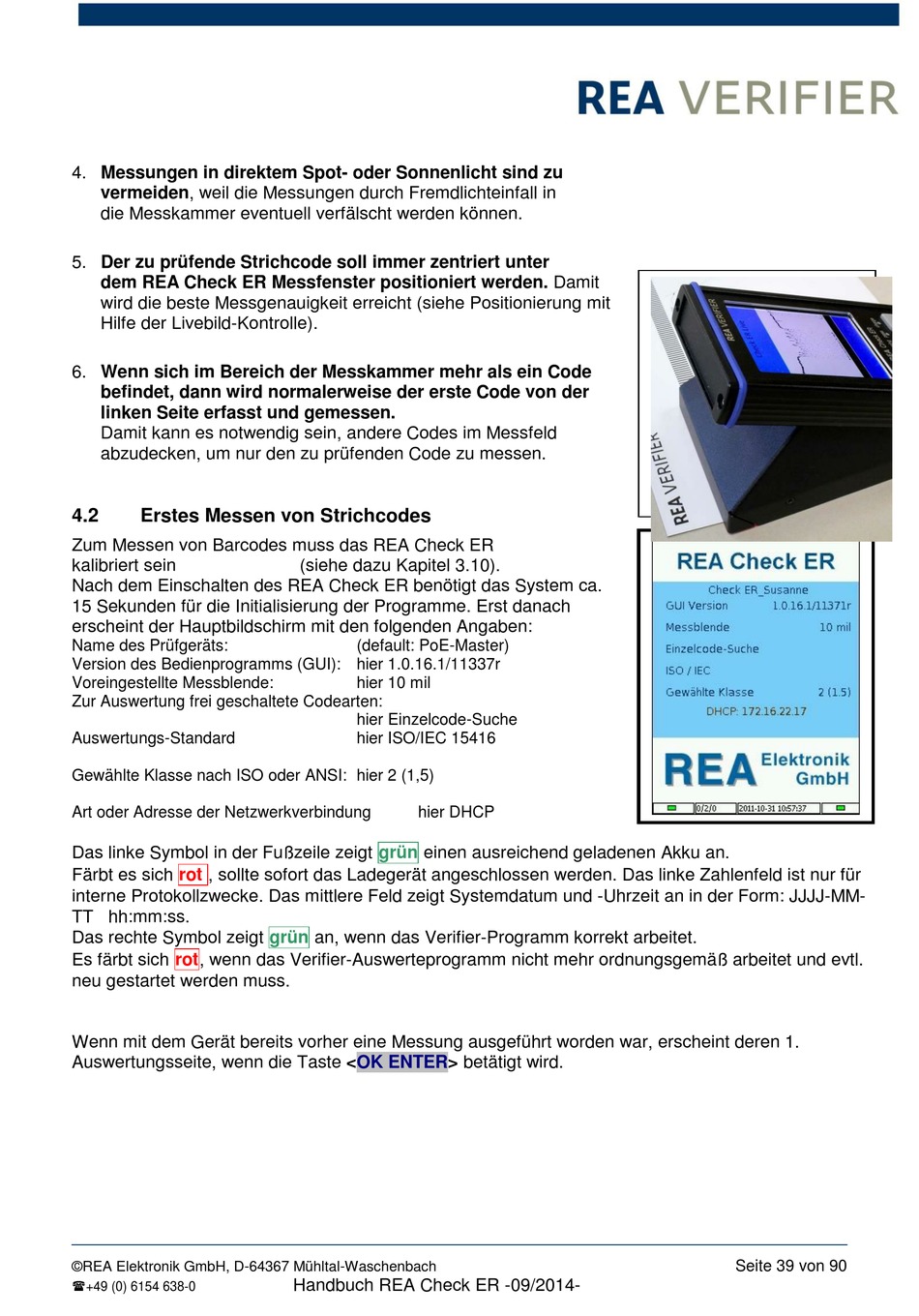

4. Messungen in direktem Spot- oder Sonnenlicht sind zu
vermeiden, weil die Messungen durch Fremdlichteinfall in
die Messkammer eventuell verfälscht werden können.
5. Der zu prüfende Strichcode soll immer zentriert unter
dem REA Check ER Messfenster positioniert werden. Damit
wird die beste Messgenauigkeit erreicht (siehe Positionierung mit
Hilfe der Livebild-Kontrolle).
6. Wenn sich im Bereich der Messkammer mehr als ein Code
befindet, dann wird normalerweise der erste Code von der
linken Seite erfasst und gemessen.
Damit kann es notwendig sein, andere Codes im Messfeld
abzudecken, um nur den zu prüfenden Code zu messen.
4.2
Erstes Messen von Strichcodes
Zum Messen von Barcodes muss das REA Check ER
kalibriert sein
Nach dem Einschalten des REA Check ER benötigt das System ca.
15 Sekunden für die Initialisierung der Programme. Erst danach
erscheint der Hauptbildschirm mit den folgenden Angaben:
Name des Prüfgeräts:
Version des Bedienprogramms (GUI): hier 1.0.16.1/11337r
Voreingestellte Messblende:
Zur Auswertung frei geschaltete Codearten:
Auswertungs-Standard
Gewählte Klasse nach ISO oder ANSI: hier 2 (1,5)
Art oder Adresse der Netzwerkverbindung
Das linke Symbol in der Fußzeile zeigt
Färbt es sich
rot
, sollte sofort das Ladegerät angeschlossen werden. Das linke Zahlenfeld ist nur für
interne Protokollzwecke. Das mittlere Feld zeigt Systemdatum und -Uhrzeit an in der Form: JJJJ-MM-
TT hh:mm:ss.
Das rechte Symbol zeigt
Es färbt sich rot, wenn das Verifier-Auswerteprogramm nicht mehr ordnungsgemäß arbeitet und evtl.
neu gestartet werden muss.
Wenn mit dem Gerät bereits vorher eine Messung ausgeführt worden war, erscheint deren 1.
Auswertungsseite, wenn die Taste
©REA Elektronik GmbH, D-64367 Mühltal-Waschenbach
+49 (0) 6154 638-0
(siehe dazu Kapitel 3.10).
(default: PoE-Master)
hier 10 mil
hier Einzelcode-Suche
hier ISO/IEC 15416
hier DHCP
grün
einen ausreichend geladenen Akku an.
grün
an, wenn das Verifier-Programm korrekt arbeitet.
<OK
ENTER> betätigt wird.
Handbuch REA Check ER -09/2014-
Seite 39 von 90
