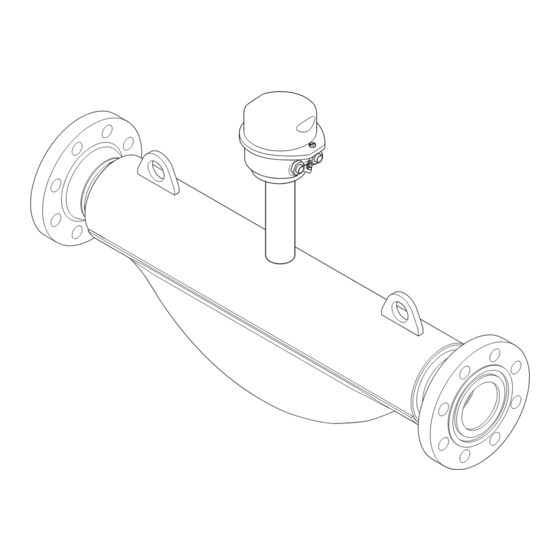

Products Solutions Services BA01180D/06/DE/03.21 71521068 2021-06-01 Gültig ab Version 01.03.zz (Gerätefirmware) Betriebsanleitung Proline Promass O 100 Coriolis-Durchflussmessgerät Modbus RS485...
Seite 2
Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
Proline Promass O 100 Modbus RS485 Hinweise zum Dokument Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Zur detaillierten Auflistung der einzelnen Dokumente inklusive Dokumentationscode →...
Eingetragene Marke der SCHNEIDER AUTOMATION, INC. Microsoft ® Eingetragene Marke der Microsoft Corporation, Redmond, Washington, USA Applicator ® , FieldCare ® , Field Xpert , HistoROM ® , Heartbeat Technology Eingetragene oder angemeldete Marken der Unternehmen der Endress+Hauser Gruppe Endress+Hauser...
Kompatibilität des Prozessmessstoffs mit dem Messrohrmaterial abklären. ‣ Beständigkeit aller messstoffberührender Materialien im Prozess sicherstellen. ‣ Spezifizierten Druck- und Temperaturbereich einhalten. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, Endress+Hauser...
Umbauten am Gerät Eigenmächtige Umbauten am Gerät sind nicht zulässig und können zu unvorhersehbaren Gefahren führen: ‣ Wenn Umbauten trotzdem erforderlich sind: Rücksprache mit Endress+Hauser halten. Reparatur Um die Betriebssicherheit weiterhin zu gewährleisten: ‣ Nur wenn die Reparatur ausdrücklich erlaubt ist, diese am Gerät durchführen.
Grundlegende Sicherheitshinweise Proline Promass O 100 Modbus RS485 tätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress +Hauser diesen Sachverhalt. IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsan- leitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanismen, um es gegen versehentliche Veränderung der Einstellungen zu schützen.
Proline Promass O 100 Modbus RS485 Produktbeschreibung Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Wenn das Gerät mit Modbus RS485 eigensicher bestellt wird, gehört die Safety Barrier Promass 100 (Sicherheitsbarri- ere) zum Lieferumfang und muss für den Betrieb des Geräts eingesetzt werden.
• Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App ver- fügbar, siehe Kapitel "Produktidentifikation" → 12. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung:...
Proline Promass O 100 Modbus RS485 Warenannahme und Produktidentifizierung 4.2.1 Messumformer-Typenschild Order code: Ser. no.: Ext. ord. cd.: A0017520 2 Beispiel für ein Messumformer-Typenschild Herstellungsort Name des Messumformers Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) Elektrische Anschlussdaten: z.B.
Proline Promass O 100 Modbus RS485 Warenannahme und Produktidentifizierung 4.2.3 Safety Barrier Promass 100 - Typenschild Safe area NON intrinsically safe circuit (grey terminals) Promass 100 Safety Barrier Intrinsically safe circuits (blue terminals) HAZARDOUS area A0017854 4 Beispiel für ein Safety Barrier Promass 100 - Typenschild Nicht explosionsgefährdeter Bereich oder Zone 2/Div.
Lagerung und Transport Proline Promass O 100 Modbus RS485 Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: • In Originalverpackung lagern, um Stoßsicherheit zu gewährleisten. • Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmutzun- gen im Messrohr.
Proline Promass O 100 Modbus RS485 Lagerung und Transport 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
Montage Proline Promass O 100 Modbus RS485 Montage Montagebedingungen Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.Ä. erfor- derlich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen. 6.1.1 Montageposition Montageort Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol- gende Einbauorte in der Rohrleitung vermeiden: •...
Proline Promass O 100 Modbus RS485 Montage Ø Blende, Rohrverengung [mm] [in] [mm] [in] 1,97 2,60 3,54 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei- tung). Einbaulage Empfehlung...
Montage Proline Promass O 100 Modbus RS485 Ein- und Auslaufstrecken Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen → 20. A0015597 A0015598 Einbaumaße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau"...
Seite 21
Proline Promass O 100 Modbus RS485 Montage Wärmeisolation Bei einigen Messstoffen ist es wichtig, dass die Abstrahlungswärme vom Messaufnehmer zum Messumformer möglichst gering gehalten wird. Für die erforderliche Isolation sind verschiedenste Materialien verwendbar. HINWEIS Überhitzung der Messelektronik durch Wärmeisolierung! ‣...
Montage Proline Promass O 100 Modbus RS485 HINWEIS Die Isolation kann auch dicker sein als die maximal empfohlene Isolationsdicke. Voraussetzung: ‣ Gewährleisten das am Umformerhals eine genügend grosse Konvektion vorhanden ist. ‣ Sicherstellen, dass eine genügend große Oberfläche der Gehäusestütze frei bleibt. Der nicht abgedeckte Teil dient der Wärmeabfuhr und schützt die Messelektronik vor Über-...
Seite 23
Proline Promass O 100 Modbus RS485 Montage Am Innengewinde der Berstscheibe kann eine Ablasseinrichtung eingeschraubt werden, um im Falle eines Berstscheibenbruchs austretendes Medium abzuführen. RUPTURE DISK A0008361 Hinweisschild zur Berstscheibe Berstscheibe mit 1/2" NPT-Innengewinde und SW 1" Transportschutz [mm] [in]...
Montage Proline Promass O 100 Modbus RS485 Messgerät montieren 6.2.1 Benötigtes Werkzeug Für Messaufnehmer Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug 6.2.2 Messgerät vorbereiten 1. Sämtliche Reste der Transportverpackung entfernen. 2. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen. 3. Aufkleber auf dem Elektronikraumdeckel entfernen.
Proline Promass O 100 Modbus RS485 Elektrischer Anschluss Elektrischer Anschluss HINWEIS Das Messgerät besitzt keine interne Trennvorrichtung. ‣ Deshalb dem Messgerät einen Schalter oder Leistungsschalter zuordnen, mit dem die Versorgungsleitung leicht vom Netz getrennt werden kann. ‣ Obwohl das Messgerät über eine Sicherung verfügt, sollte ein zusätzlicher Überstrom- schutzeinrichtung (maximal 16 A) in die Anlageninstallation integriert werden.
Elektrischer Anschluss Proline Promass O 100 Modbus RS485 Verbindungskabel Safety Barrier Promass 100 - Messgerät Kabeltyp Abgeschirmtes Twisted-Pair-Kabel mit 2x2 Adern. Bei Erdung des Kabelschirms: Erdungskonzept der Anlage beachten. Maximaler Kabelwider- 2,5 Ω, einseitig stand Um die Funktionstüchtigkeit des Messgeräts sicherzustellen: Maximalen Kabelwider- stand einhalten.
Seite 27
Proline Promass O 100 Modbus RS485 Elektrischer Anschluss Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse" "Elektrischer Anschluss" Ausgang versorgung Optionen Gerätestecker Gerätestecker Option Q: 2 x Stecker M12x1 A, B, C → 29 → 29 Bestellmerkmal "Gehäuse": •...
Seite 28
Elektrischer Anschluss Proline Promass O 100 Modbus RS485 72 A A0030219 9 Klemmenbelegung Modbus RS485, Anschlussvariante für den Einsatz im eigensicheren Bereich (Anschluss via Safety Barrier Promass 100) Eigensichere Energieversorgung Modbus RS485 Bestellmerkmal 10 (L+) 20 (L-) 62 (B) 72 (A) "Ausgang"...
Proline Promass O 100 Modbus RS485 Elektrischer Anschluss 7.2.4 Pinbelegung Gerätestecker Versorgungsspannung Promass 100 Gerätestecker für Signalübertragung mit Versorgungsspannung (geräteseitig), MODBUS RS485 (eigensicher) Belegung Versorgungsspannung eigensicher Modbus RS485 eigensicher Versorgungsspannung eigensicher Erdung/Schirmung A0016809 Codierung Stecker/Buchse Stecker Gerätestecker für Versorgungsspannung (geräteseitig), MODBUS RS485 (nicht eigensicher) Für den Einsatz im nicht explosionsgefährdeten Bereich und Zone 2/Div.
Elektrischer Anschluss Proline Promass O 100 Modbus RS485 7.2.5 Schirmung und Erdung Schirmungs- und Erdungskonzept 1. Elektromagnetische Verträglichkeit (EMV) einhalten. 2. Explosionsschutz berücksichtigen. 3. Personenschutz beachten. 4. Nationale Installationsvorschriften und Richtlinien einhalten. 5. Kabelspezifikation beachten . 6. Abisolierte und verdrillte Kabelschirmstücke bis zur Erdungsklemme so kurz wie möglich halten.
Proline Promass O 100 Modbus RS485 Elektrischer Anschluss 7.3.1 Messumformer anschließen Der Anschluss des Messumformers ist von folgenden Bestellmerkmalen abhängig: • Gehäuseausführung: Kompakt oder ultrakompakt • Anschlussvariante: Gerätestecker oder Anschlussklemmen A0016924 11 Gehäuseausführungen und Anschlussvarianten Gehäuseausführung: Kompakt, beschichtet, Alu Gehäuseausführung: Kompakt, rostfrei...
Elektrischer Anschluss Proline Promass O 100 Modbus RS485 Bei Geräteausführung mit Gerätestecker: Nur Schritt 6 beachten. 1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu- sedeckels lösen. 2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Proline Promass O 100 Modbus RS485 Elektrischer Anschluss 7.3.3 Potenzialausgleich sicherstellen Anforderungen Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich. Bei einem Gerät für den explosionsgefährdeten Bereich: Hinweise in der Ex-Dokumentation (XA) beachten. Spezielle Anschlusshinweise 7.4.1 Anschlussbeispiele Modbus RS485 Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2 A0028765 ...
Proline Promass O 100 Modbus RS485 Elektrischer Anschluss Beim Einsatz vom Messumformer im eigensicheren Bereich 220 Ω 27 A A0030217 17 Abschlusswiderstand über DIP-Schalter in der Safety Barrier Promass 100 aktivierbar Schutzart sicherstellen Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclo- sure.
Seite 36
Elektrischer Anschluss Proline Promass O 100 Modbus RS485 Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wasser- sack" → 35? Je nach Geräteausführung: Sind alle Gerätestecker fest angezogen → 31? • Stimmt die Versorgungsspannung mit den Angaben auf dem Messumformer-Typenschild übe- rein ? ...
Proline Promass O 100 Modbus RS485 Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0017760 Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool "FieldCare" via Commubox FXA291 und Service-Schnittstelle Automatisierungssystem (z.B. SPS) Endress+Hauser...
Bedienungsmöglichkeiten Proline Promass O 100 Modbus RS485 Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht mit Menüs und Parametern Bedienmenü für Bediener und Instandhalter Language Betrieb Language Parameter 1 Parameter n Untermenü 1 Untermenü n Setup Messstellenbezeichnung...
Proline Promass O 100 Modbus RS485 Bedienungsmöglichkeiten 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Menü Anwenderrolle und Aufgaben Inhalt/Bedeutung Betrieb aufgabenorientiert Rolle "Bediener", "Instandhalter"...
8.3.2 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.
Seite 41
Proline Promass O 100 Modbus RS485 Bedienungsmöglichkeiten Bedienoberfläche Xxxxxx/…/…/ Gerätename: Xxxxxxx kg/h Massefluss: 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Xxxxxx Masseflusseinheit: kg/h Zugriffsrechte Bediensoftware Instandhalter Volumenflusseinheit: m /h ³ Betrieb – Setup Messstellenbezeichnung Xxxxxx – Systemeinheiten Masseflusseinheit...
Systemintegration Proline Promass O 100 Modbus RS485 Aufbau der Modbus-Data-Map Die Modbus-Data-Map besteht aus zwei Datensätzen: • Scan-Liste: Konfigurationsbereich Die zu gruppierenden Geräteparameter werden in einer Liste festgelegt, indem ihre Modbus RS485-Registeradressen in die Liste eingetragen werden. • Datenbereich Das Messgerät liest die in der Scan-Liste eingetragenen Registeradressen zyklisch aus und schreibt die zugehörigen Gerätedaten (Werte) in den Datenbereich.
Seite 45
Proline Promass O 100 Modbus RS485 Systemintegration Datenbereich Geräreparameterwert Modbus RS485- Datentyp* Zugriff** Register Wert von Scan-List-Register 0 5051 Integer/Float read/write Wert von Scan-List-Register 1 5053 Integer/Float read/write Wert von Scan-List-Register ... Wert von Scan-List-Register 15 5081 Integer/Float read/write * Datentyp ist abhängig von dem in der Scan-Liste eingetragenen Geräteparameter.
Inbetriebnahme Proline Promass O 100 Modbus RS485 Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: ‣ Sicherstellen, dass die Einbau- und Anschlusskontrolle durchgeführt sind. • Checkliste "Montagekontrolle" → 24 • Checkliste "Anschlusskontrolle" → 35 10.2 Verbindungsaufbau via FieldCare •...
Proline Promass O 100 Modbus RS485 Inbetriebnahme Navigation Menü "Setup" → Messstellenbezeichnung Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Eingabe Messstellenbezeichnung Bezeichnung für Messstelle eingeben. Max. 32 Zeichen wie Buchstaben, Zahlen oder Sonderzeichen (z.B. @, %, /). 10.4.2 Systemeinheiten einstellen Im Untermenü Systemeinheiten können die Einheiten aller Messwerte eingestellt wer- den.
Seite 48
Inbetriebnahme Proline Promass O 100 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Masseflusseinheit Einheit für Massefluss wählen. Einheiten-Auswahlliste Abhängig vom Land: • kg/h Auswirkung • lb/min Die gewählte Einheit gilt für: • Ausgang • Schleichmenge • Simulationswert Prozessgröße Masseeinheit Einheit für Masse wählen.
Proline Promass O 100 Modbus RS485 Inbetriebnahme 10.4.3 Messstoff auswählen und einstellen Das Untermenü Assistent Messstoff wählen enthält Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoffwahl ‣ Messstoffwahl Messstoff wählen →...
Inbetriebnahme Proline Promass O 100 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Referenz-Schallgeschwindigkeit In Parameter Gasart wählen Schallgeschwindigkeit vom Gas 1 … 99 999,9999 m/ – ist die Option Andere ausge- bei 0 °C (32 °F) eingeben. wählt. Temp.koeffizient Schallgeschwin- In Parameter Gasart wählen...
Seite 51
Proline Promass O 100 Modbus RS485 Inbetriebnahme Parameter Beschreibung Eingabe / Auswahl Modus Datenübertragung Modus für Übertragung der Daten wählen. • ASCII • RTU Parität Parität-Bits wählen. Auswahlliste Option ASCII: • 0 = Option Gerade • 1 = Option Ungerade Auswahlliste Option RTU: •...
Proline Promass O 100 Modbus RS485 Inbetriebnahme 10.4.6 Überwachung der Rohrfüllung konfigurieren Das Untermenü Überwachung teilgefülltes Rohr enthält Parameter, die für die Konfigu- ration der Überwachung von der Rohrfüllung eingestellt werden müssen. Navigation Menü "Setup" → Überwachung teilgefülltes Rohr ‣...
Inbetriebnahme Proline Promass O 100 Modbus RS485 10.5 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Abhängig von der Geräteausführung kann die Anzahl der Untermenüs variieren, z.B. Viskosität ist nur beim Promass I verfügbar.
Inbetriebnahme Proline Promass O 100 Modbus RS485 Navigation Menü "Setup" → Erweitertes Setup → Administration ‣ Administration Gerät zurücksetzen → 58 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Gerät zurücksetzen Gesamte Gerätekonfiguration oder ein Teil der Konfiguration • Abbrechen auf einen definierten Zustand zurücksetzen.
Proline Promass O 100 Modbus RS485 Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation wählen, • Aus die dadurch aktiviert wird. • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur •...
Seite 60
Inbetriebnahme Proline Promass O 100 Modbus RS485 A0030224 Verriegelungsschalter auf dem Hauptelektronikmodul in Position On bringen: Hard- ware-Schreibschutz aktiviert. Verriegelungsschalter auf dem Hauptelektronikmodul in Position Off (Werkseinstellung) bringen: Hardware-Schreibschutz deaktiviert. Wenn Hardware-Schreibschutz aktiviert: Im Parameter Status Verriegelung wird die Option Hardware-verriegelt angezeigt → 61; wenn deaktiviert: Im Parameter Status Verriegelung wird keine Option angezeigt →...
Proline Promass O 100 Modbus RS485 Betrieb Betrieb 11.1 Status der Geräteverriegelung ablesen Welche Schreibschutzarten gerade aktiv sind, kann mithilfe von Parameter Status Verrie- gelung festgestellt werden. Navigation Menü "Betrieb" → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Hardware-verriegelt Der Verriegelungsschalter (DIP-Schalter) für die Hardware-Verriegelung ist auf...
Betrieb Proline Promass O 100 Modbus RS485 Temperatur Druckwert Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Werkseinstellung Massefluss Zeigt aktuell gemessenen Massefluss. Gleitkommazahl mit Vorzei- – chen Volumenfluss Zeigt aktuell berechneten Volumenfluss. Gleitkommazahl mit Vorzei- – chen Abhängigkeit Die Einheit wird übernommen aus: Parame-...
Proline Promass O 100 Modbus RS485 Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Summenzählerwert 1 … n In Parameter Zuordnung Prozessgröße Zeigt aktuellen Zählerstand vom Sum- Gleitkommazahl mit Vor- von Untermenü Summenzähler 1 … n menzähler. zeichen ist eine der folgenden Optionen gewählt:...
Betrieb Proline Promass O 100 Modbus RS485 11.6 Summenzähler-Reset durchführen Im Untermenü Betrieb erfolgt das Zurücksetzen der Summenzähler: • Steuerung Summenzähler • Alle Summenzähler zurücksetzen Funktionsumfang von Parameter "Steuerung Summenzähler " Optionen Beschreibung Totalisieren Der Summenzähler wird gestartet. Zurücksetzen + Anhalten Die Summierung wird angehalten und der Summenzähler auf Wert 0 zurückge-...
Proline Promass O 100 Modbus RS485 Diagnose und Störungsbehebung Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen → 31.
Diagnose und Störungsbehebung Proline Promass O 100 Modbus RS485 Zum Zugriff Fehler Mögliche Ursachen Behebung Kein Schreibzugriff auf Parameter Hardware-Schreibschutz aktiviert Verriegelungsschalter auf Hauptel- möglich ektronikmodul in Position OFF bringen . Keine Verbindung via Modbus Modbus RS485-Buskabel falsch Klemmenbelegung prüfen .
Proline Promass O 100 Modbus RS485 Diagnose und Störungsbehebung 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Diagnose und Störungsbehebung Proline Promass O 100 Modbus RS485 Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. A0013961 • Eine Diagnosemeldung wird generiert. Warnung Die Messung wird fortgesetzt. Die Signalausgänge und Summenzähler werden nicht beein- flusst.
Proline Promass O 100 Modbus RS485 Diagnose und Störungsbehebung 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung...
Seite 70
Diagnose und Störungsbehebung Proline Promass O 100 Modbus RS485 Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C)
Proline Promass O 100 Modbus RS485 Diagnose und Störungsbehebung Diagnoseinformation Die Störung kann mithilfe der Diagnoseinformation identifiziert werden. Der Kurztext hilft dabei, indem er einen Hinweis zur Störung liefert. Diagnoseinformation Diagnosecode Statussignal Diagnosenummer Kurztext ↓ ↓ ↓ Beispiel Prozessgrenzwert A0013958 3-stellige Nummer 12.4.2...
Diagnose und Störungsbehebung Proline Promass O 100 Modbus RS485 Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Sensortemperatur zu Umgebungstemp. rund um Sensor- Warning niedrig gehäuse erhöhen Elektroniktemperatur zu Umgebungstemperatur reduzieren Warning hoch Elektroniktemperatur zu Umgebungstemperatur erhöhen...
Proline Promass O 100 Modbus RS485 Diagnose und Störungsbehebung Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Aktuelle Diagnose 1 Diagnoseereignis ist aufge- Zeigt das aktuell aufgetretene Symbol für Diagnose- – treten. Diagnoseereignis mit seiner verhalten, Diagnose- Diagnoseinformation an. code und Kurztext.
Diagnose und Störungsbehebung Proline Promass O 100 Modbus RS485 12.10.2 Ereignis-Logbuch filtern Milhilfe von Parameter Filteroptionen kann bestimmt werden, welche Kategorie von Ereignismeldungen im Untermenü Ereignisliste angezeigt werden. Navigationspfad Menü "Diagnose" → Ereignis-Logbuch → Filteroptionen Filterkategorien • Alle • Ausfall (F) •...
Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Download • Folgende Details angeben: • Produktwurzel: z.B. 8E1B •...
Bei der Außenreinigung von Messgeräten darauf achten, dass das verwendete Reinigungs- mittel die Gehäuseoberfläche und Dichtungen nicht angreift. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
• Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Proline Promass O 100 Modbus RS485 Reparatur 14.5 Entsorgung 14.5.1 Messgerät demontieren 1. Gerät ausschalten. WARNUNG Personengefährdung durch Prozessbedingungen! ‣ Auf gefährliche Prozessbedingungen wie Druck im Messgerät, hohe Temperatu- ren oder aggressive Messstoffe achten. Die Montage- und Anschlussschritte aus den Kapiteln "Messgerät montieren" und "Messgerät anschließen"...
Proline Promass O 100 Modbus RS485 Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Proline Promass O 100 Modbus RS485 Technische Daten Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten und Gasen bestimmt. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen.
Technische Daten Proline Promass O 100 Modbus RS485 Maximaler Endwert für Gas [kg/h] max(G) Maximaler Endwert für Flüssigkeit [kg/h] max(F) < kann nie größer werden als max(G) max(F) max(G) max(F) ρ Gasdichte in [kg/m³] bei Prozessbedingungen...
Proline Promass O 100 Modbus RS485 Technische Daten Modbus RS485 Fehlerverhalten Wählbar: • NaN-Wert anstelle des aktuellen Wertes • Letzter gültiger Wert Bedientool Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Leuchtdioden (LED) Statusinformationen Statusanzeige durch verschiedene Leuchtdioden Je nach Geräteausführung werden folgende Informationen angezeigt: •...
Proline Promass O 100 Modbus RS485 Technische Daten Stromaufnahme Messumformer Bestellmerkmal Maximale Maximaler "Ausgang" Stromaufnahme Einschaltstrom Option M: Modbus RS485, für Einsatz im nicht explosionsge- 90 mA 10 A (< 0,8 ms) fährdeten Bereich und Zone 2/Div. 2 Option M: Modbus RS485, für Einsatz im eigensicheren Bereich 145 mA 16 A (<...
Technische Daten Proline Promass O 100 Modbus RS485 A0016612 Felddichtabgleich, Beispiel bei +20 °C (+68 °F) Sonderdichtekalibrierung Temperatur ±0,005 · T °C (± 0,005 · (T – 32) °F) Einfluss Messstoffdruck Nachfolgend ist der Effekt einer Druckdifferenz zwischen Kalibrierdruck und Prozessdruck auf die Messabweichung beim Massedurchfluss dargestellt.
Proline Promass O 100 Modbus RS485 Technische Daten Schutzart Messumformer und Messaufnehmer • Standardmäßig: IP66/67, Type 4X enclosure • Bei Bestellmerkmal "Sensoroptionen", Option CM: Zusätzlich IP69K bestellbar • Bei geöffnetem Gehäuse: IP20, Type 1 enclosure Safety Barrier Promass 100 IP20 Stoßfestigkeit...
Seite 92
Technische Daten Proline Promass O 100 Modbus RS485 Soll der Sensor mit Gas gespült werden (Gasdetektion), ist er mit Spülanschlüssen auszu- statten. Spülanschlüsse nur öffnen, wenn anschließend sofort mit einem trockenen, inerten Gas befüllt werden kann. Nur mit niedrigem Druck spülen.
Seite 93
Proline Promass O 100 Modbus RS485 Technische Daten • Der minimal empfohlene Endwert beträgt ca. 1/20 des maximalen Endwerts • Für die häufigsten Anwendungen sind 20 … 50 % des maximalen Endwerts als ideal anzusehen • Bei abrasiven Medien (z.B. feststoffbeladenen Flüssigkeiten) ist ein tiefer Endwert zu wählen: Strömungsgeschwindigkeit <1 m/s (<3 ft/s).
Technische Daten Proline Promass O 100 Modbus RS485 16.10 Konstruktiver Aufbau Bauform, Maße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau" . Gewicht Alle Werte (Gewicht ohne Verpackungsmaterial) beziehen sich auf Geräte mit ASME B16.5 Class 900-Flanschen.
Seite 95
Proline Promass O 100 Modbus RS485 Technische Daten Kabeleinführungen/-verschraubungen A0020640 20 Mögliche Kabeleinführungen/-verschraubungen Innengewinde M20 × 1,5 Kabelverschraubung M20 × 1,5 Adapter für Kabeleinführung mit Innengewinde G ½" oder NPT ½" Bestellmerkmal "Gehäuse", Option A "Kompakt, Alu, beschichtet" Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsgefährdeten Bereich geeignet.
Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EG-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EG-Konformi- tätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. C-Tick Zeichen Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)".
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress +Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Web- site: www.endress.com.
Messgeräts. 16.14 Zubehör Überblick zum bestellbaren Zubehör → 82 16.15 Ergänzende Dokumentation Die folgenden Dokumenttypen sind verfügbar: • Auf der mitgelieferten CD-ROM zum Gerät • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Download Standarddokumentation Kommunikation Dokumenttyp Dokumentationscode - - - -...
Anhang Proline Promass O 100 Modbus RS485 Anhang 17.1 Übersicht zum Bedienmenü Die folgende Abbildung gibt eine Übersicht zur gesamten Bedienmenüstruktur mit ihren Menüs, Untermenüs und Parametern. Die Seitenzahlangabe verweist auf die zugehörige Beschreibung des Parameters. Abhängig von der Geräteausführung sind nicht alle Untermenüs und Parameter in jedem Gerät verfügbar.
Anhang Proline Promass O 100 Modbus RS485 Gesamtergebnis Sensor Sensorintegrität Sensor-Elektronikmodul ‣ Monitoring-Ergebnisse Sensorintegrität ‣ → 58 Simulation Zuordnung Simulation Prozessgröße → 59 Wert Prozessgröße → 59 Simulation Gerätealarm → 59 17.1.4 Menü "Experte" Die folgenden Tabellen geben eine Übersicht zum Menü Experte mit seinen Untermenüs und Parametern.
Seite 109
Proline Promass O 100 Modbus RS485 Anhang Zuordnung Verhalten von Diagnosenr. Zuordnung Verhalten von Diagnosenr. Zuordnung Verhalten von Diagnosenr. Zuordnung Verhalten von Diagnosenr. Zuordnung Verhalten von Diagnosenr. Zuordnung Verhalten von Diagnosenr. Zuordnung Verhalten von Diagnosenr. Zuordnung Verhalten von Diagnosenr. Zuordnung Verhalten von Diagnosenr.
Seite 125
Proline Promass O 100 Modbus RS485 Stichwortverzeichnis Messaufnehmer Wärmeisolation ......21 Messstoff-Temperaturbereich ....91 Montagekontrolle (Checkliste) .
Seite 126
Stichwortverzeichnis Proline Promass O 100 Modbus RS485 Schreibschutz Summenzähler 1 … n ..... . 57 Via Verriegelungsschalter ....59 System .
