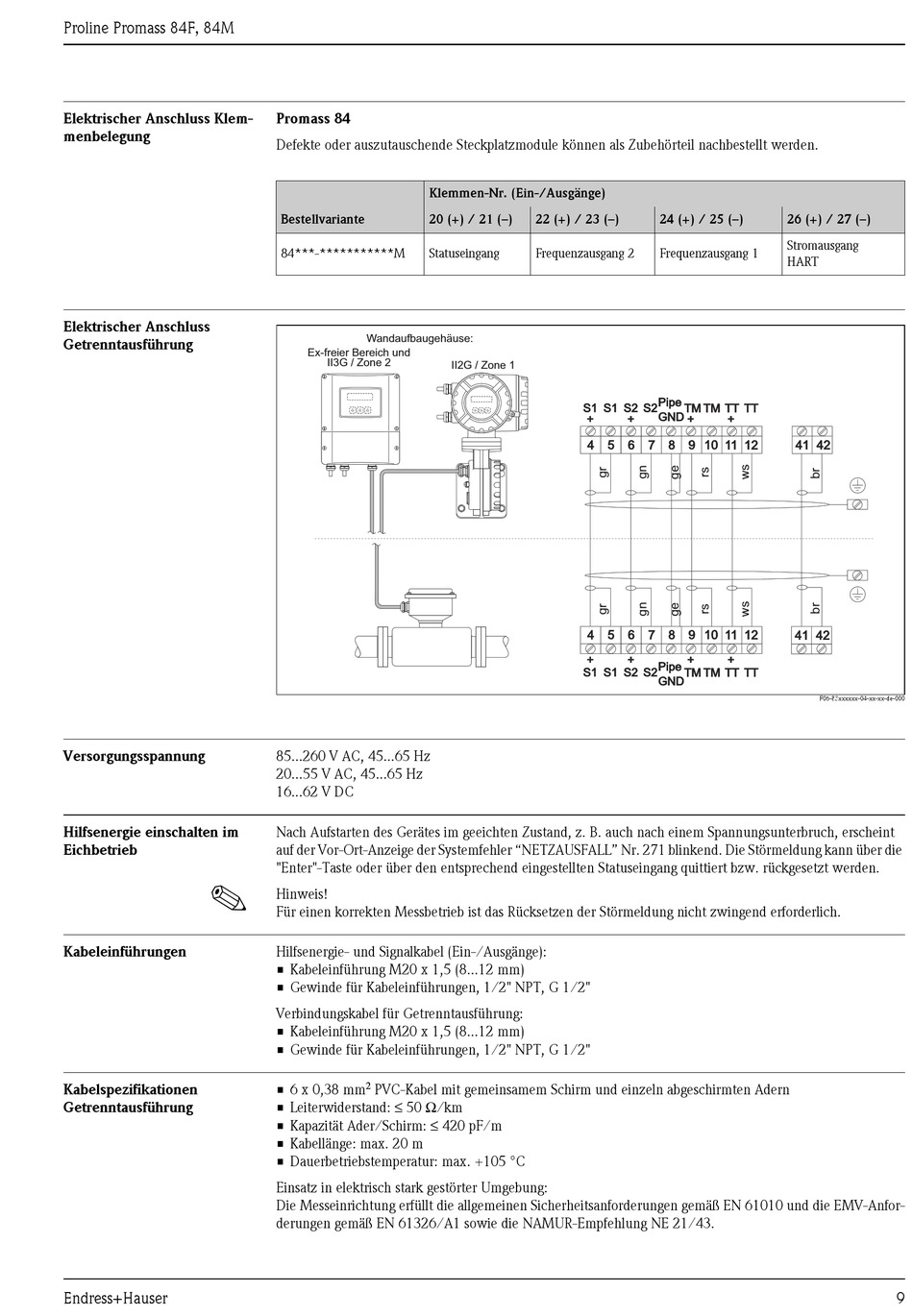

Proline Promass 84F, 84M
Elektrischer Anschluss Klem-
menbelegung
Elektrischer Anschluss
Getrenntausführung
Versorgungsspannung
Hilfsenergie einschalten im
Eichbetrieb
!
Kabeleinführungen
Kabelspezifikationen
Getrenntausführung
Endress+Hauser
Promass 84
Defekte oder auszutauschende Steckplatzmodule können als Zubehörteil nachbestellt werden.
Klemmen-Nr. (Ein-/Ausgänge)
Bestellvariante
20 (+) / 21 (–)
84***-***********M
Statuseingang
Wandaufbaugehäuse:
Ex-freier Bereich und
II3G / Zone 2
85...260 V AC, 45...65 Hz
20...55 V AC, 45...65 Hz
16...62 V DC
Nach Aufstarten des Gerätes im geeichten Zustand, z. B. auch nach einem Spannungsunterbruch, erscheint
auf der Vor-Ort-Anzeige der Systemfehler "NETZAUSFALL" Nr. 271 blinkend. Die Störmeldung kann über die
"Enter"-Taste oder über den entsprechend eingestellten Statuseingang quittiert bzw. rückgesetzt werden.
Hinweis!
Für einen korrekten Messbetrieb ist das Rücksetzen der Störmeldung nicht zwingend erforderlich.
Hilfsenergie- und Signalkabel (Ein-/Ausgänge):
• Kabeleinführung M20 x 1,5 (8...12 mm)
• Gewinde für Kabeleinführungen, 1/2" NPT, G 1/2"
Verbindungskabel für Getrenntausführung:
• Kabeleinführung M20 x 1,5 (8...12 mm)
• Gewinde für Kabeleinführungen, 1/2" NPT, G 1/2"
2
• 6 x 0,38 mm
PVC-Kabel mit gemeinsamem Schirm und einzeln abgeschirmten Adern
• Leiterwiderstand: ≤ 50 Ω/km
• Kapazität Ader/Schirm: ≤ 420 pF/m
• Kabellänge: max. 20 m
• Dauerbetriebstemperatur: max. +105 °C
Einsatz in elektrisch stark gestörter Umgebung:
Die Messeinrichtung erfüllt die allgemeinen Sicherheitsanforderungen gemäß EN 61010 und die EMV-Anfor-
derungen gemäß EN 61326/A1 sowie die NAMUR-Empfehlung NE 21/43.
22 (+) / 23 (–)
Frequenzausgang 2
II2G / Zone 1
S1
S1 S2 S2
+
4
5
4
5
+
S1
S1 S2 S2
24 (+) / 25 (–)
26 (+) / 27 (–)
Stromausgang
Frequenzausgang 1
HART
Pipe
TM TM TT TT
GND
+
+
+
6
7
8
9
10
11
12
41
6
7
8
9
10
11
12
41
+
+
+
Pipe
TM TM TT TT
GND
42
42
F06-83xxxxxx-04-xx-xx-de-000
