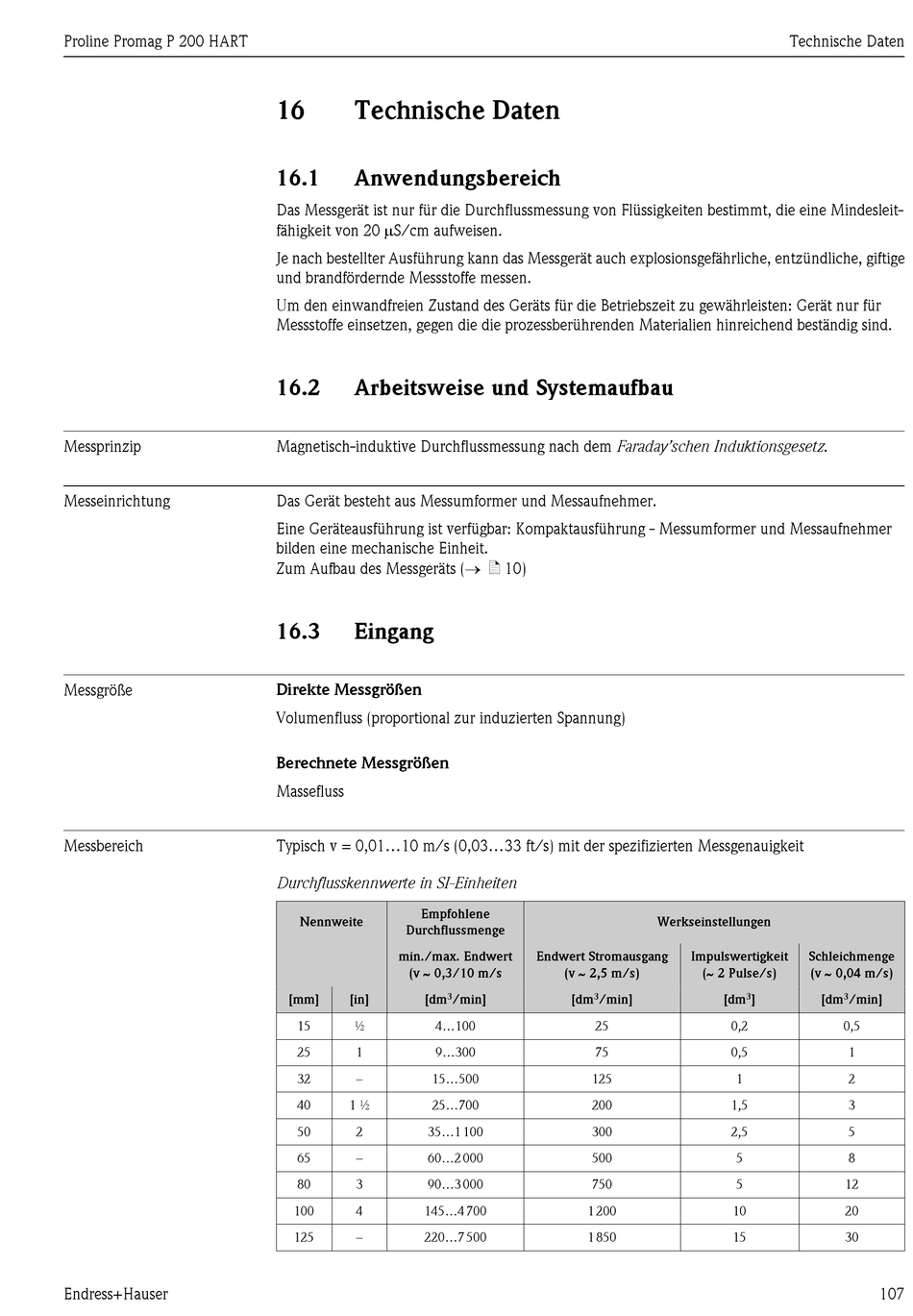

Proline Promag P 200 HART
Messprinzip
Messeinrichtung
Messgröße
Messbereich
Endress+Hauser
16

Technische Daten

16.1

Anwendungsbereich

Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten bestimmt, die eine Mindesleit-
fähigkeit von 20 mS/cm aufweisen.
Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündliche, giftige
und brandfördernde Messstoffe messen.
Um den einwandfreien Zustand des Geräts für die Betriebszeit zu gewährleisten: Gerät nur für
Messstoffe einsetzen, gegen die die prozessberührenden Materialien hinreichend beständig sind.
16.2

Arbeitsweise und Systemaufbau

Magnetisch-induktive Durchflussmessung nach dem Faraday'schen Induktionsgesetz.
Das Gerät besteht aus Messumformer und Messaufnehmer.
Eine Geräteausführung ist verfügbar: Kompaktausführung - Messumformer und Messaufnehmer
bilden eine mechanische Einheit.
Zum Aufbau des Messgeräts (® ä 10)
16.3

Eingang

Direkte Messgrößen
Volumenfluss (proportional zur induzierten Spannung)
Berechnete Messgrößen
Massefluss
Typisch v = 0,01...10 m/s (0,03...33 ft/s) mit der spezifizierten Messgenauigkeit
Durchflusskennwerte in SI-Einheiten
Empfohlene
Nennweite
Durchflussmenge
min./max. Endwert
(v ~ 0,3/10 m/s
[mm] [in] [dm 3
15 ½ 4...100
25 1 9...300
32 – 15...500
40 1 ½ 25...700
50 2 35...1 100
65 – 60...2 000
80 3 90...3 000
100 4 145...4 700
125 – 220...7 500
Endwert Stromausgang
(v ~ 2,5 m/s)
/min] [dm 3 /min]
25
75
125
200
300
500
750
1 200
1 850
Technische Daten
Werkseinstellungen
Impulswertigkeit Schleichmenge
(v ~ 0,04 m/s)
(~ 2 Pulse/s)
[dm 3 ] [dm
0,2
0,5
1
1,5
2,5
5
5
10
15
3 /min]
0,5
1
2
3
5
8
12
20
30
