Flowfit CYA251
Endress+Hauser

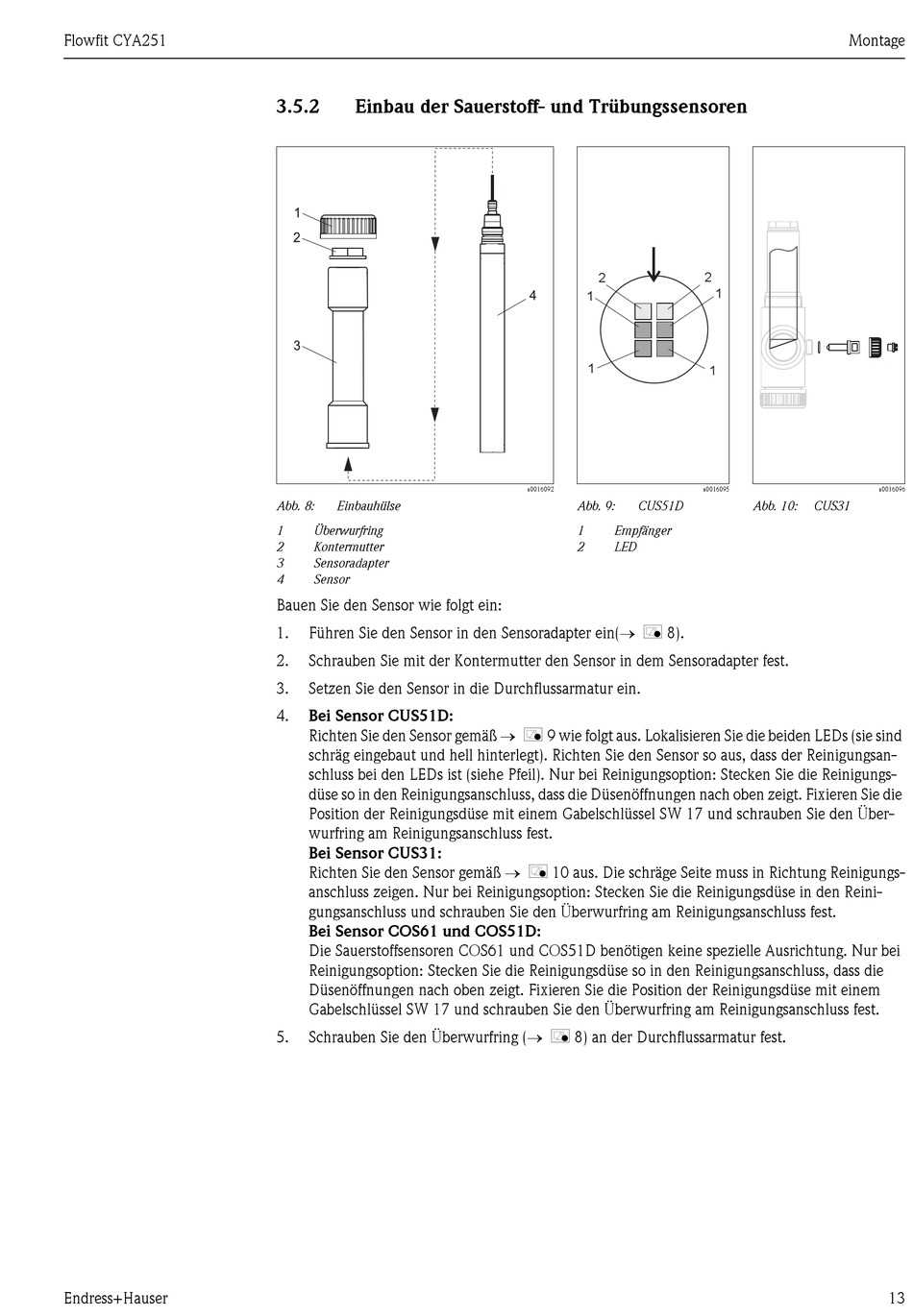

3.5.2
Einbau der Sauerstoff- und Trübungssensoren
Abb. 8:
Einbauhülse
1
Überwurfring
2
Kontermutter
3
Sensoradapter
4
Sensor
Bauen Sie den Sensor wie folgt ein:
Führen Sie den Sensor in den Sensoradapter ein(→ å 8).
1.
2.
Schrauben Sie mit der Kontermutter den Sensor in dem Sensoradapter fest.
3.
Setzen Sie den Sensor in die Durchflussarmatur ein.
4.
Bei Sensor CUS51D:
Richten Sie den Sensor gemäß → å 9 wie folgt aus. Lokalisieren Sie die beiden LEDs (sie sind
schräg eingebaut und hell hinterlegt). Richten Sie den Sensor so aus, dass der Reinigungsan-
schluss bei den LEDs ist (siehe Pfeil). Nur bei Reinigungsoption: Stecken Sie die Reinigungs-
düse so in den Reinigungsanschluss, dass die Düsenöffnungen nach oben zeigt. Fixieren Sie die
Position der Reinigungsdüse mit einem Gabelschlüssel SW 17 und schrauben Sie den Über-
wurfring am Reinigungsanschluss fest.
Bei Sensor CUS31:
Richten Sie den Sensor gemäß → å 10 aus. Die schräge Seite muss in Richtung Reinigungs-
anschluss zeigen. Nur bei Reinigungsoption: Stecken Sie die Reinigungsdüse in den Reini-
gungsanschluss und schrauben Sie den Überwurfring am Reinigungsanschluss fest.
Bei Sensor COS61 und COS51D:
Die Sauerstoffsensoren COS61 und COS51D benötigen keine spezielle Ausrichtung. Nur bei
Reinigungsoption: Stecken Sie die Reinigungsdüse so in den Reinigungsanschluss, dass die
Düsenöffnungen nach oben zeigt. Fixieren Sie die Position der Reinigungsdüse mit einem
Gabelschlüssel SW 17 und schrauben Sie den Überwurfring am Reinigungsanschluss fest.
Schrauben Sie den Überwurfring (→ å 8) an der Durchflussarmatur fest.
5.
2
1
1
a0016092
Abb. 9:
CUS51D
1
Empfänger
2
LED
Montage
2
1
1
a0016095
Abb. 10:
CUS31
a0016096
13
