PRODUKTBESCHREIBUNG
3.4.1 LEDs
3.4.2 Display

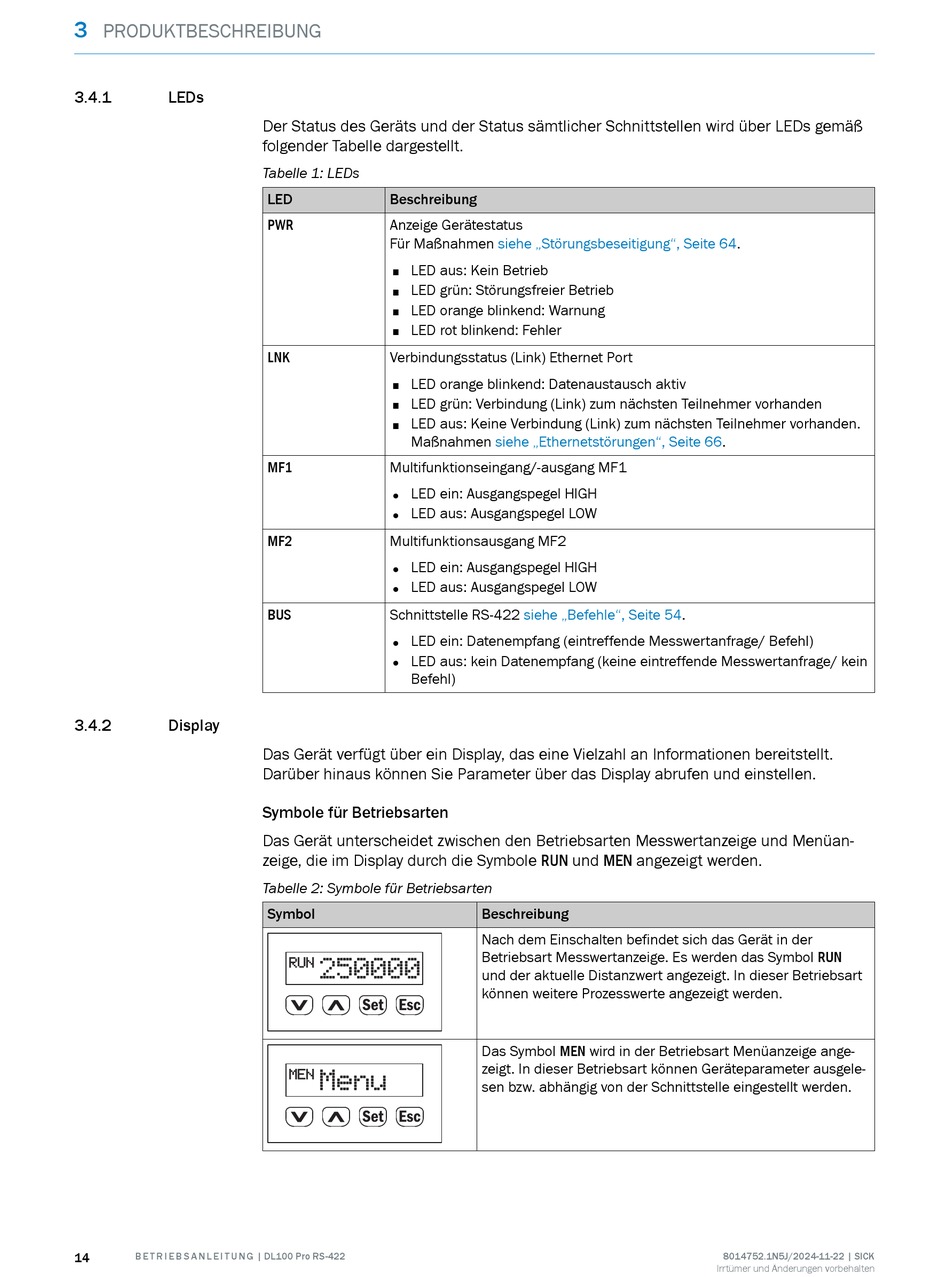

14 B E T R I E B S A N L E I T U N G | DL100 Pro RS-422
Der Status des Geräts und der Status sämtlicher Schnittstellen wird über LEDs gemäß
folgender Tabelle dargestellt.
Tabelle 1: LEDs
LED Beschreibung
PWR Anzeige Gerätestatus
Für Maßnahmen
LED aus: Kein Betrieb
■
LED grün: Störungsfreier Betrieb
■
LED orange blinkend: Warnung
■
LED rot blinkend: Fehler
■
LNK Verbindungsstatus (Link) Ethernet Port
LED orange blinkend: Datenaustausch aktiv
■
LED grün: Verbindung (Link) zum nächsten Teilnehmer vorhanden
■
LED aus: Keine Verbindung (Link) zum nächsten Teilnehmer vorhanden.
■
Maßnahmen
MF1 Multifunktionseingang/-ausgang MF1
• LED ein: Ausgangspegel HIGH
• LED aus: Ausgangspegel LOW
MF2 Multifunktionsausgang MF2
• LED ein: Ausgangspegel HIGH
•
LED aus: Ausgangspegel LOW
BUS Schnittstelle RS-422
•
LED ein: Datenempfang (eintreffende Messwertanfrage/ Befehl)
•
LED aus: kein Datenempfang (keine eintreffende Messwertanfrage/ kein
Befehl)
Das Gerät verfügt über ein Display, das eine Vielzahl an Informationen bereitstellt.
Darüber hinaus können Sie Parameter über das Display abrufen und einstellen.
Symbole für Betriebsarten
Das Gerät unterscheidet zwischen den Betriebsarten Messwertanzeige und Menüan‐
zeige, die im Display durch die Symbole RUN und MEN angezeigt werden.
Tabelle 2: Symbole für Betriebsarten
Symbol
RUN
250000
Set Esc
MEN
Menu
Set Esc
siehe „Störungsbeseitigung", Seite
siehe „Ethernetstörungen", Seite
siehe „Befehle", Seite
Beschreibung
Nach dem Einschalten befindet sich das Gerät in der
Betriebsart Messwertanzeige. Es werden das Symbol RUN
und der aktuelle Distanzwert angezeigt. In dieser Betriebsart
können weitere Prozesswerte angezeigt werden.
Das Symbol MEN wird in der Betriebsart Menüanzeige ange‐
zeigt. In dieser Betriebsart können Geräteparameter ausgele‐
sen bzw. abhängig von der Schnittstelle eingestellt werden.
64.
66.
54.
