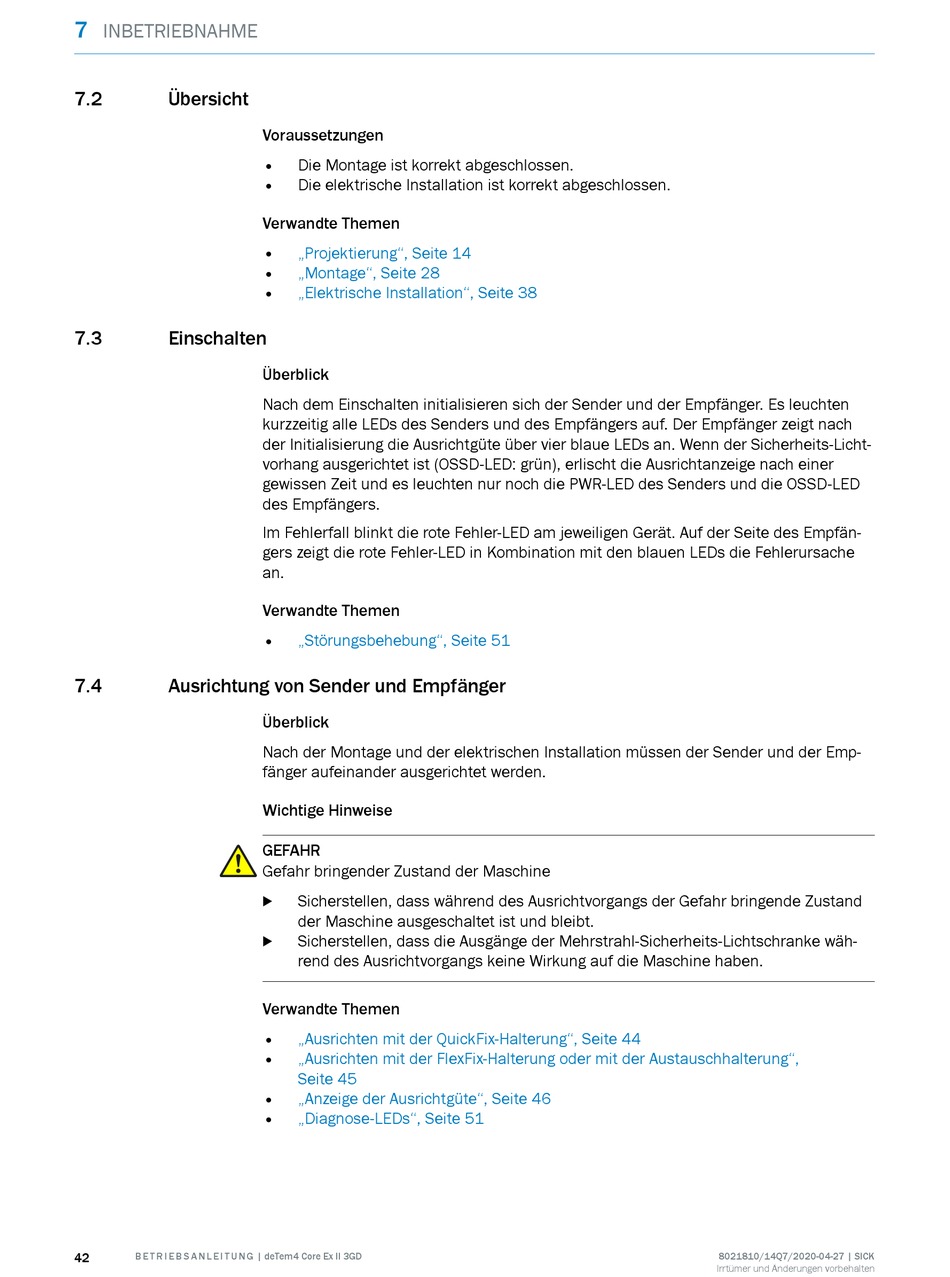

INBETRIEBNAHME
7.2
Übersicht
7.3
Einschalten
7.4
Ausrichtung von Sender und Empfänger
42
B E T R I E B S A N L E I T U N G | deTem4 Core Ex II 3GD
Voraussetzungen
•
Die Montage ist korrekt abgeschlossen.
•
Die elektrische Installation ist korrekt abgeschlossen.
Verwandte Themen
•
„Projektierung", Seite 14
•
„Montage", Seite 28
•
„Elektrische Installation", Seite 38
Überblick
Nach dem Einschalten initialisieren sich der Sender und der Empfänger. Es leuchten
kurzzeitig alle LEDs des Senders und des Empfängers auf. Der Empfänger zeigt nach
der Initialisierung die Ausrichtgüte über vier blaue LEDs an. Wenn der Sicherheits-Licht‐
vorhang ausgerichtet ist (OSSD-LED: grün), erlischt die Ausrichtanzeige nach einer
gewissen Zeit und es leuchten nur noch die PWR-LED des Senders und die OSSD-LED
des Empfängers.
Im Fehlerfall blinkt die rote Fehler-LED am jeweiligen Gerät. Auf der Seite des Empfän‐
gers zeigt die rote Fehler-LED in Kombination mit den blauen LEDs die Fehlerursache
an.
Verwandte Themen
•
„Störungsbehebung", Seite 51
Überblick
Nach der Montage und der elektrischen Installation müssen der Sender und der Emp‐
fänger aufeinander ausgerichtet werden.
Wichtige Hinweise
GEFAHR
Gefahr bringender Zustand der Maschine
Sicherstellen, dass während des Ausrichtvorgangs der Gefahr bringende Zustand
b
der Maschine ausgeschaltet ist und bleibt.
Sicherstellen, dass die Ausgänge der Mehrstrahl-Sicherheits-Lichtschranke wäh‐
b
rend des Ausrichtvorgangs keine Wirkung auf die Maschine haben.
Verwandte Themen
•
„Ausrichten mit der QuickFix-Halterung", Seite 44
•
„Ausrichten mit der FlexFix-Halterung oder mit der Austauschhalterung",
Seite 45
•
„Anzeige der Ausrichtgüte", Seite 46
•
„Diagnose-LEDs", Seite 51
