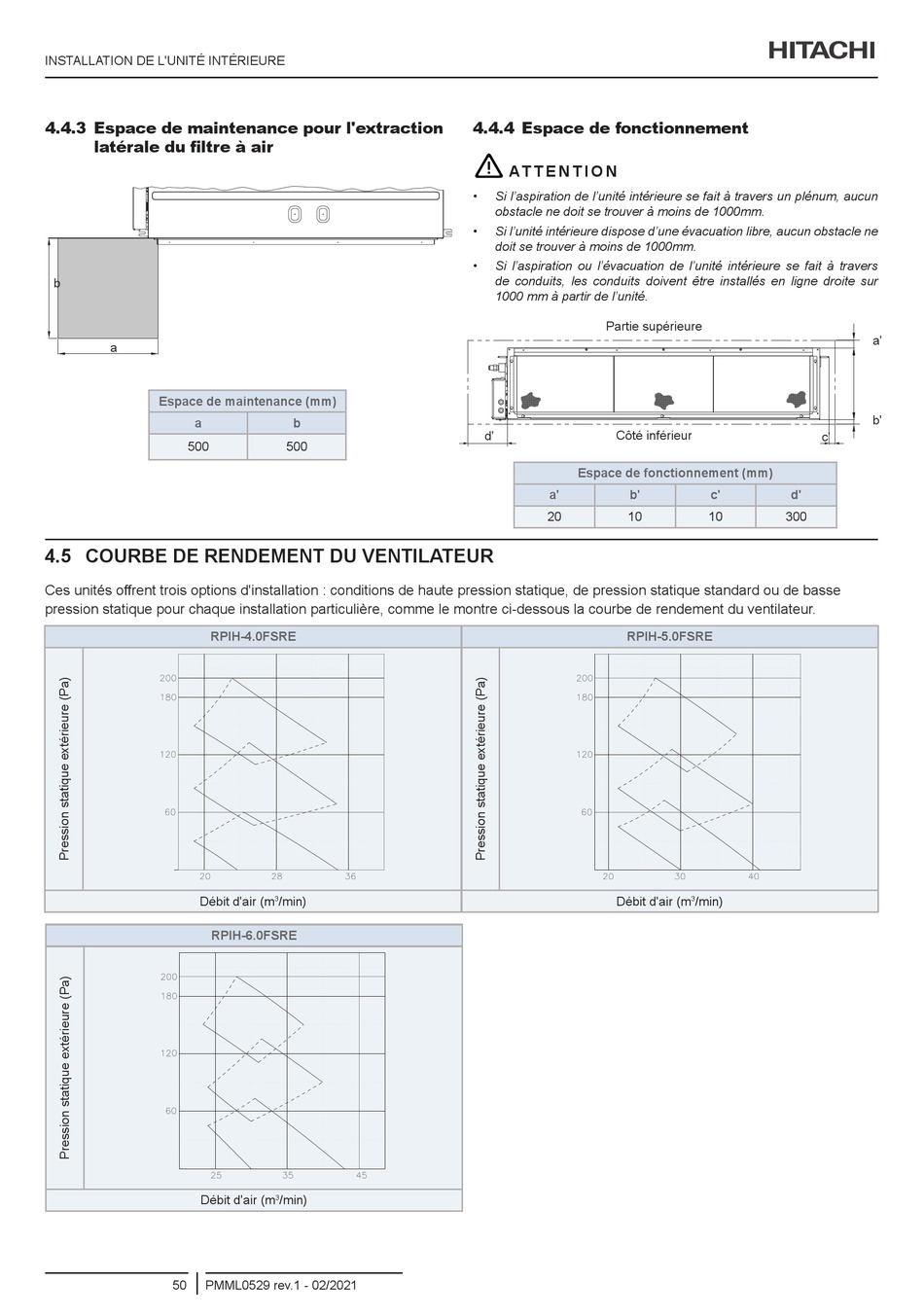

INSTALLATION DE L'UNITÉ INTÉRIEURE
4.4.3 Espace de maintenance pour l'extraction
latérale du filtre à air
b
a
Espace de maintenance (mm)
a
500

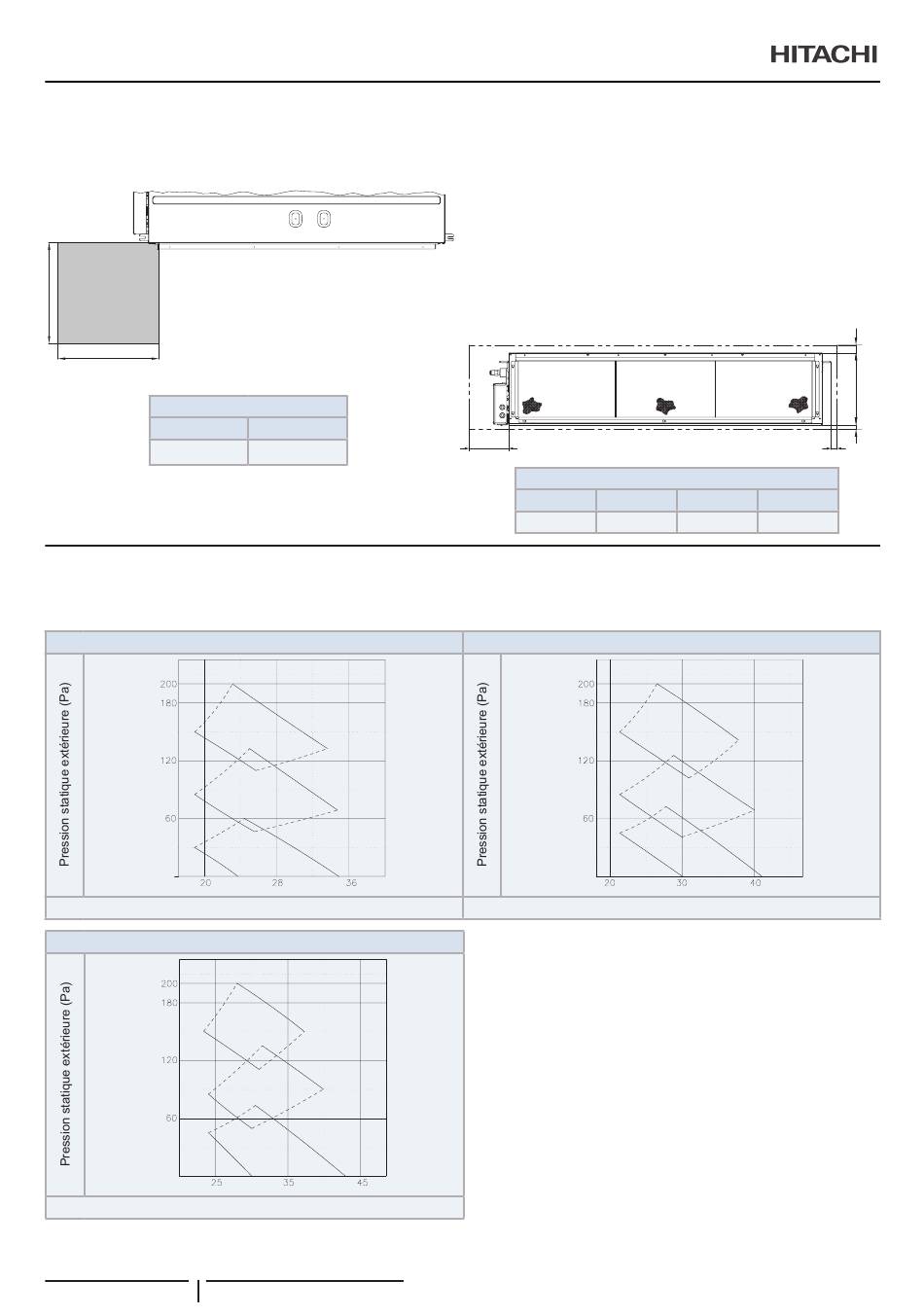

4.5 COURBE DE RENDEMENT DU VENTILATEUR
Ces unités offrent trois options d'installation : conditions de haute pression statique, de pression statique standard ou de basse
pression statique pour chaque installation particulière, comme le montre ci-dessous la courbe de rendement du ventilateur.
RPIH-4.0FSRE
Débit d'air (m
RPIH-6.0FSRE
Débit d'air (m
50 PMML0529 rev.1 - 02/2021
b
500
/min)
3
/min)
3
4.4.4 Espace de fonctionnement
!
AT T E N T I O N
• Si l'aspiration de l'unité intérieure se fait à travers un plénum, aucun
obstacle ne doit se trouver à moins de 1000mm.
• Si l'unité intérieure dispose d'une évacuation libre, aucun obstacle ne
doit se trouver à moins de 1000mm.
• Si l'aspiration ou l'évacuation de l'unité intérieure se fait à travers
de conduits, les conduits doivent être installés en ligne droite sur
1000 mm à partir de l'unité.
Partie supérieure
d' Côté inférieur
Espace de fonctionnement (mm)
a' b'
20 10
RPIH-5.0FSRE
Débit d'air (m
c'
c' d'
10 300
/min)
3
a'
b'
