ELEKTRISCHE BEDRADING

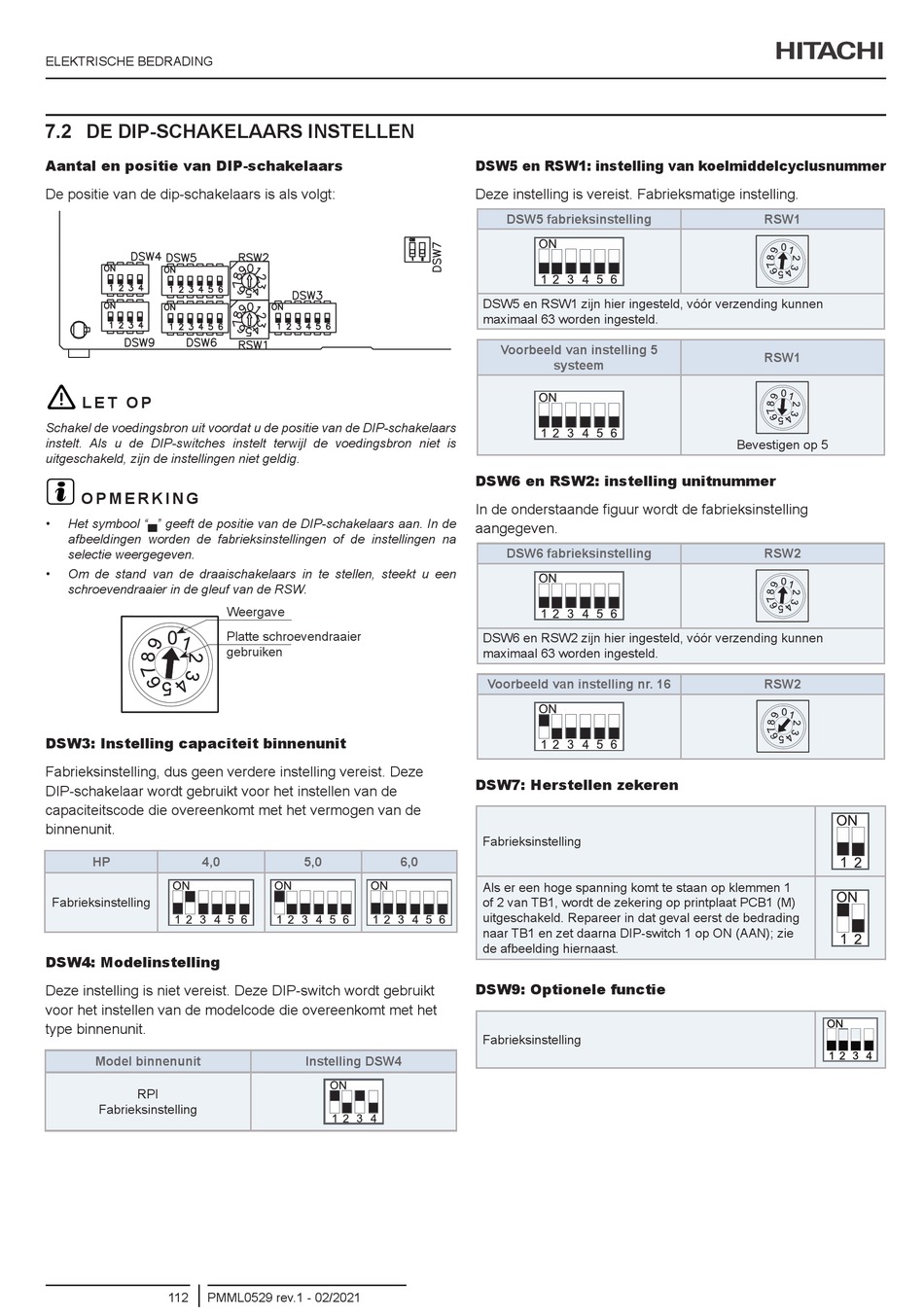

7.2 DE DIP-SCHAKELAARS INSTELLEN

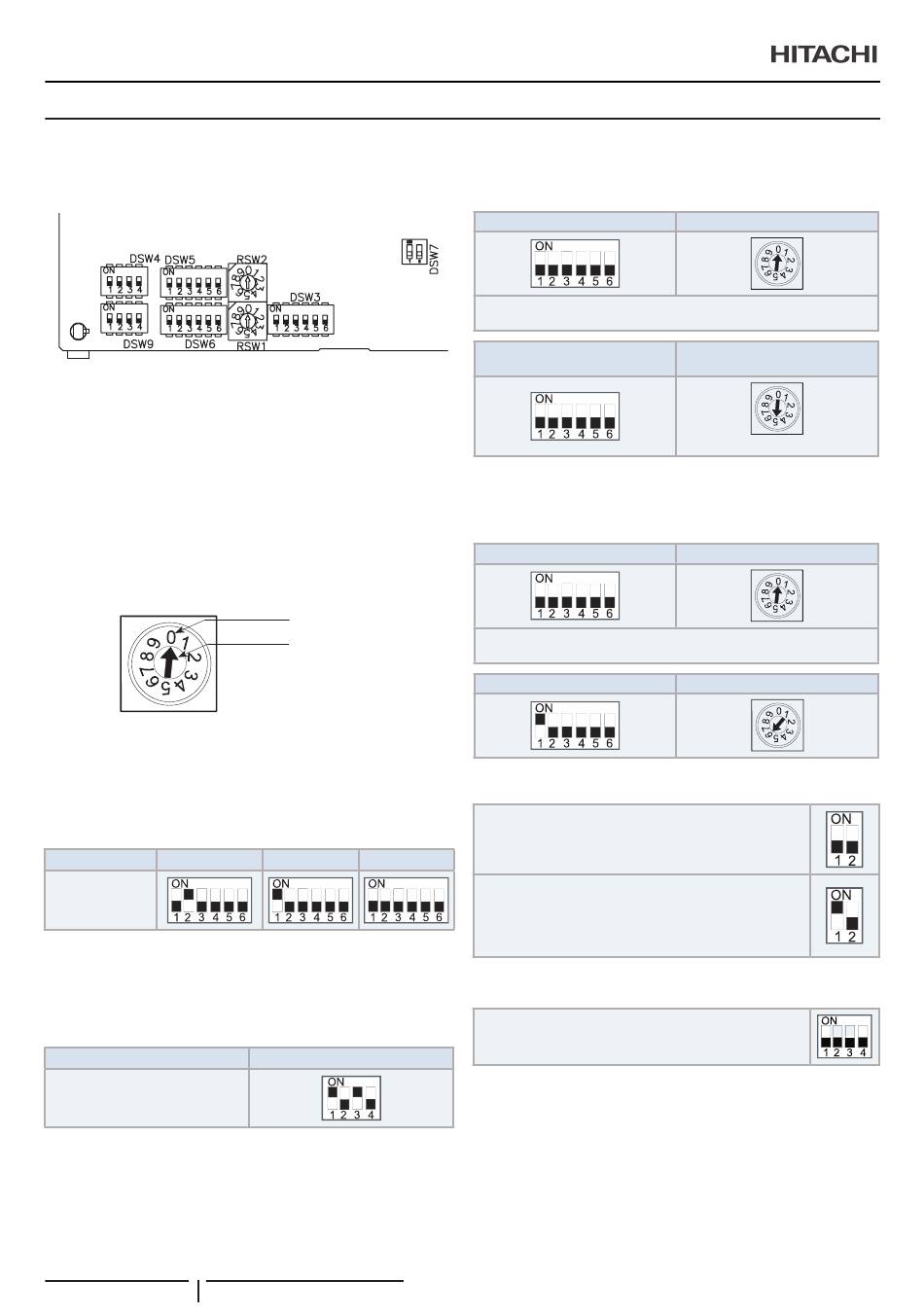

Aantal en positie van DIP-schakelaars
De positie van de dip-schakelaars is als volgt:
!
L E T O P
Schakel de voedingsbron uit voordat u de positie van de DIP-schakelaars
instelt. Als u de DIP-switches instelt terwijl de voedingsbron niet is
uitgeschakeld, zijn de instellingen niet geldig.
?
O P M E R K I N G
• Het symbool "▄" geeft de positie van de DIP-schakelaars aan. In de
afbeeldingen worden de fabrieksinstellingen of de instellingen na
selectie weergegeven.
• Om de stand van de draaischakelaars in te stellen, steekt u een
schroevendraaier in de gleuf van de RSW.
DSW3: Instelling capaciteit binnenunit
Fabrieksinstelling, dus geen verdere instelling vereist. Deze
DIP-schakelaar wordt gebruikt voor het instellen van de
capaciteitscode die overeenkomt met het vermogen van de
binnenunit.
HP 4,0
Fabrieksinstelling
DSW4: Modelinstelling
Deze instelling is niet vereist. Deze DIP-switch wordt gebruikt
voor het instellen van de modelcode die overeenkomt met het
type binnenunit.
Model binnenunit
RPI
Fabrieksinstelling
112 PMML0529 rev.1 - 02/2021
Weergave
Platte schroevendraaier
gebruiken
5,0 6,0
Instelling DSW4
DSW5 en RSW1: instelling van koelmiddelcyclusnummer
Deze instelling is vereist. Fabrieksmatige instelling.
DSW5 fabrieksinstelling
DSW5 en RSW1 zijn hier ingesteld, vóór verzending kunnen
maximaal 63 worden ingesteld.
Voorbeeld van instelling 5
systeem
DSW6 en RSW2: instelling unitnummer
In de onderstaande figuur wordt de fabrieksinstelling
aangegeven.
DSW6 fabrieksinstelling
DSW6 en RSW2 zijn hier ingesteld, vóór verzending kunnen
maximaal 63 worden ingesteld.
Voorbeeld van instelling nr. 16
DSW7: Herstellen zekeren
Fabrieksinstelling
Als er een hoge spanning komt te staan op klemmen 1
of 2 van TB1, wordt de zekering op printplaat PCB1 (M)
uitgeschakeld. Repareer in dat geval eerst de bedrading
naar TB1 en zet daarna DIP-switch 1 op ON (AAN); zie
de afbeelding hiernaast.
DSW9: Optionele functie
Fabrieksinstelling
RSW1
RSW1
Bevestigen op 5
RSW2
RSW2
