ΕΓΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΩΝ ΜΟΝΑΔΩΝ
!
Π Ρ Ο Σ Ο Χ Η
• Μην εγκαταστήσετε τις εσωτερικές μονάδες σε εύφλεκτο περιβάλλον
για να αποφύγετε την πιθανότητα φωτιάς ή έκρηξης.
• Βεβαιωθείτε ότι η οροφή αντέχει το βάρος. Αν δεν είναι αρκετά δυνατή,
η εσωτερική μονάδα μπορεί να πέσει πάνω σας.
• Μην εγκαταστήσετε τις εσωτερικές μονάδες σε μηχανουργείο ή
σε κουζίνα όπου αναθυμιάσεις από λάδι ή καπνοί θα διεισδύουν
στις εσωτερικές μονάδες. Το λάδι θα κατακαθίσει στον εναλλάκτη
θερμότητας, και έτσι θα μειώσει την απόδοση της εσωτερικής μονάδας,
και υπάρχει η πιθανότητα παραμόρφωσης. Στη χειρότερη περίπτωση,
το λάδι θα προκαλέσει βλάβη στα πλαστικά μέρη της εσωτερικής
μονάδας.
• Για να αποφύγετε τη διάβρωση του εναλλάκτη θερμότητας, μην
εγκαταστήσετε την εσωτερική μονάδα σε όξινο ή αλκαλικό περιβάλλον.
• Όταν ανασηκώνετε ή μετακινείτε την εσωτερική μονάδα, να
χρησιμοποιείτε κατάλληλους κρίκους για να μην προκληθεί βλάβη
αλλά και ζημιά στο μονωτικό υλικό στην επιφάνεια των μονάδων.

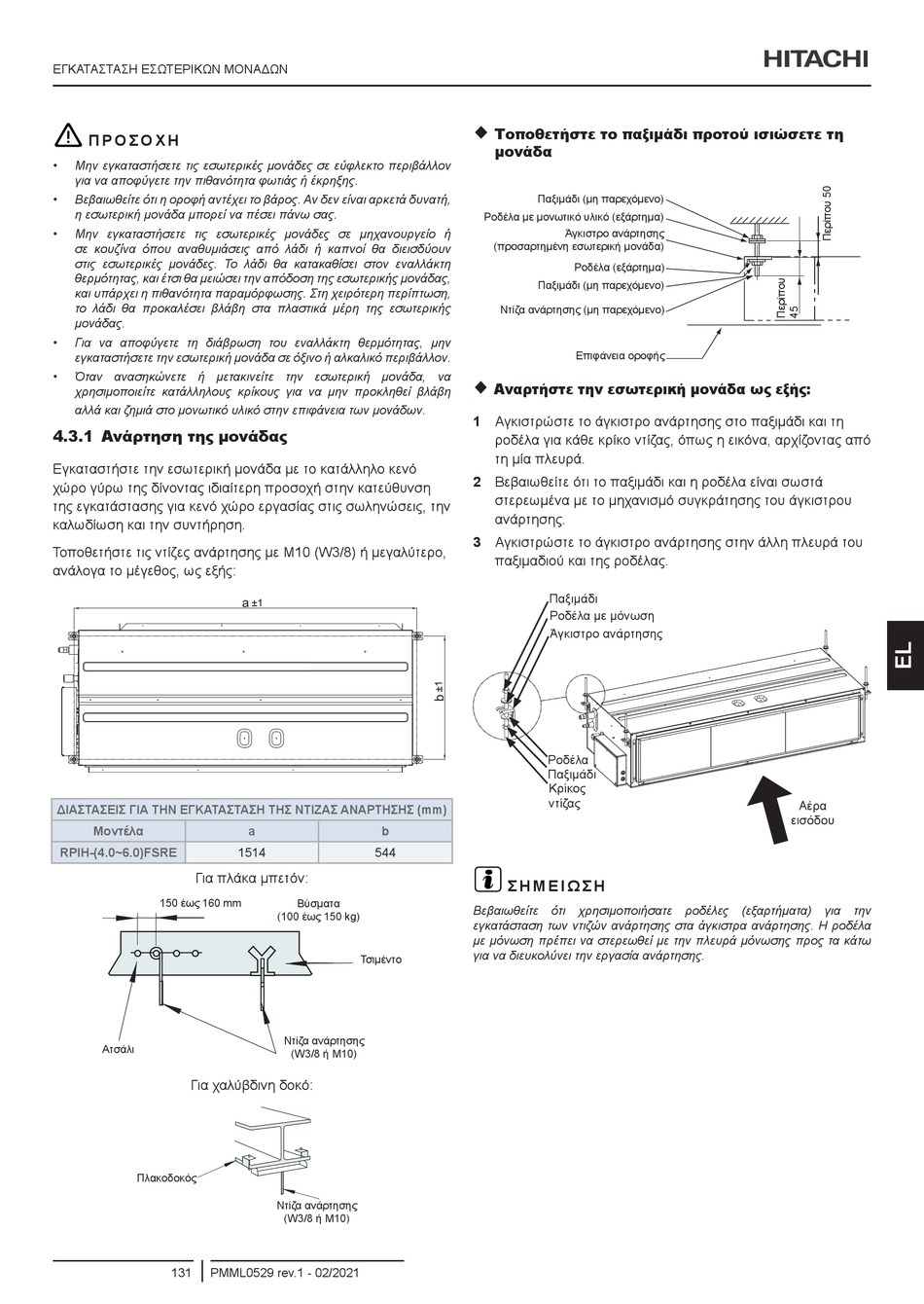

4.3.1 Ανάρτηση της μονάδας
Εγκαταστήστε την εσωτερική μονάδα με το κατάλληλο κενό
χώρο γύρω της δίνοντας ιδιαίτερη προσοχή στην κατεύθυνση
της εγκατάστασης για κενό χώρο εργασίας στις σωληνώσεις, την
καλωδίωση και την συντήρηση.
Τοποθετήστε τις ντίζες ανάρτησης με M10 (W3/8) ή μεγαλύτερο,
ανάλογα το μέγεθος, ως εξής:
ΔΙΑΣΤΑΣΕΙΣ ΓΙΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΝΤΙΖΑΣ ΑΝΑΡΤΗΣΗΣ (mm)
Μοντέλα
RPIH-(4.0~6.0)FSRE
Για πλάκα μπετόν:
150 έως 160 mm
Ατσάλι
Για χαλύβδινη δοκό:
Πλακοδοκός
131 PMML0529 rev.1 - 02/2021
a b
1514 544
Βύσματα
(100 έως 150 kg)
Τσιμέντο
Ντίζα ανάρτησης
(W3/8 ή M10)
Ντίζα ανάρτησης
(W3/8 ή M10)

Τοποθετήστε το παξιμάδι προτού ισιώσετε τη
μονάδα
Παξιμάδι (μη παρεχόμενο)
Ροδέλα με μονωτικό υλικό (εξάρτημα)
Άγκιστρο ανάρτησης
(προσαρτημένη εσωτερική μονάδα)
Ροδέλα (εξάρτημα)
Παξιμάδι (μη παρεχόμενο)
Ντίζα ανάρτησης (μη παρεχόμενο)
Επιφάνεια οροφής

Αναρτήστε την εσωτερική μονάδα ως εξής:
1 Αγκιστρώστε το άγκιστρο ανάρτησης στο παξιμάδι και τη
ροδέλα για κάθε κρίκο ντίζας, όπως η εικόνα, αρχίζοντας από
τη μία πλευρά.
2 Βεβαιωθείτε ότι το παξιμάδι και η ροδέλα είναι σωστά
στερεωμένα με το μηχανισμό συγκράτησης του άγκιστρου
ανάρτησης.
3 Αγκιστρώστε το άγκιστρο ανάρτησης στην άλλη πλευρά του
παξιμαδιού και της ροδέλας.
Παξιμάδι
Ροδέλα με μόνωση
Άγκιστρο ανάρτησης
Ροδέλα
Παξιμάδι
Κρίκος
ντίζας
?
Σ Η Μ Ε Ι Ώ Σ Η
Βεβαιωθείτε ότι χρησιμοποιήσατε ροδέλες (εξαρτήματα) για την
εγκατάσταση των ντιζών ανάρτησης στα άγκιστρα ανάρτησης. Η ροδέλα
με μόνωση πρέπει να στερεωθεί με την πλευρά μόνωσης προς τα κάτω
για να διευκολύνει την εργασία ανάρτησης.
Αέρα
εισόδου
