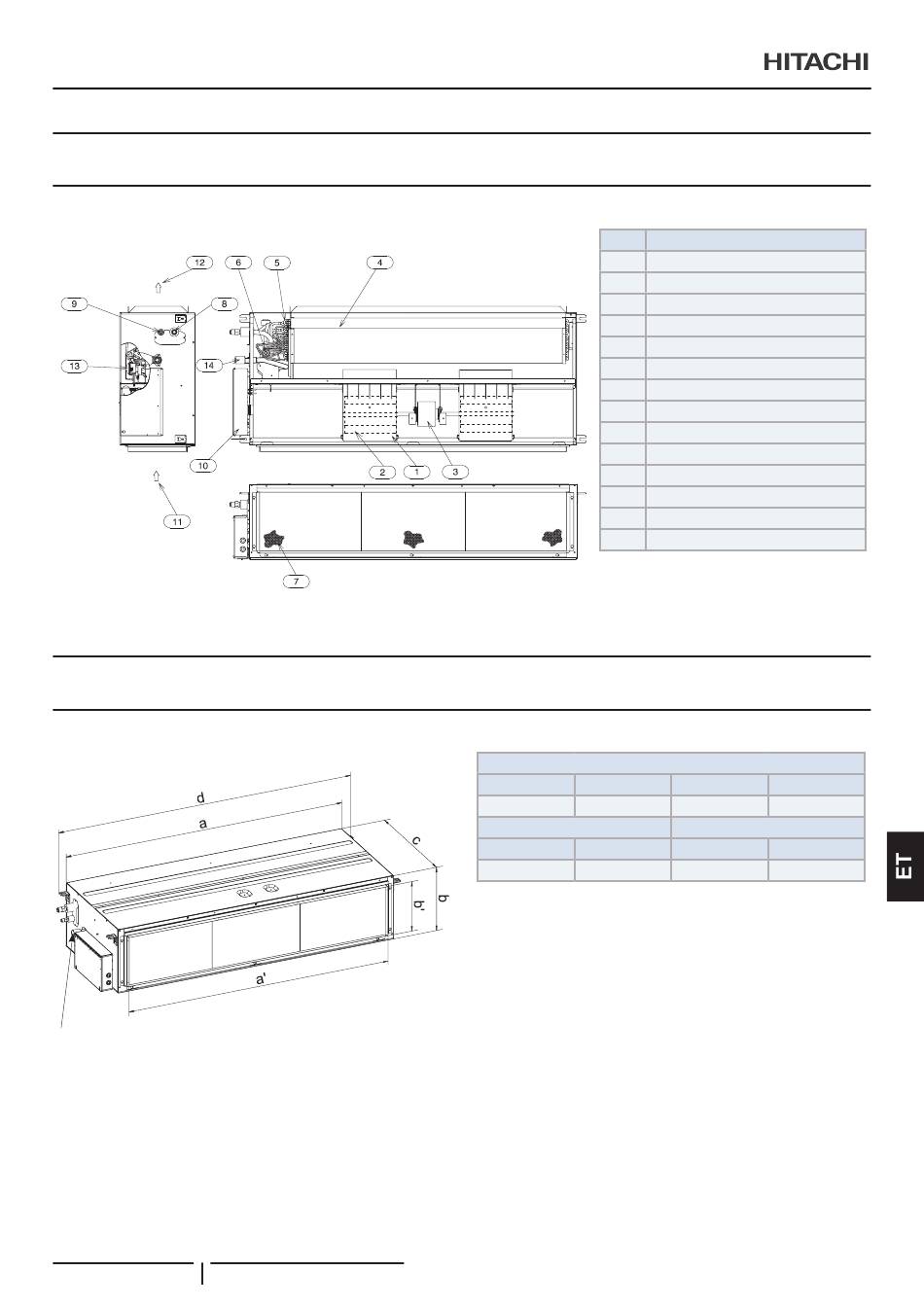

OSADE NIMED

2 OSADE NIMED
2.1 RPIH-(4.0-6.0)FSRE
3 ÜLDMÕÕTMED
3.1 RPIH-(4.0-6.0)FSRE
Äravoolutorustik
171 PMML0529 rev.1 - 02/2021
Nr
1 Ventilaatori korpus
2 Ventilaator
3 Ventilaatori mootor
4 Soojusvaheti
5 Kollektor
6 Paisuventiil
7 Õhufilter
8 Jahutusgaasitoru ühendus
9 Jahutusvedelikutoru ühendus
10 Elektrijuhtplokk
11 Õhu sissevõtt
12 Õhu väljalase
13 Tühjenduspump
14 Äravoolutoru ühendus
Mõõtmed (mm)
a b
1474 340
Õhu väljalase (mm)
a' b'
1249 271
Osa nimi
c d
600 1564
Õhu sissevõtt (mm)
a' b'
1386 276
